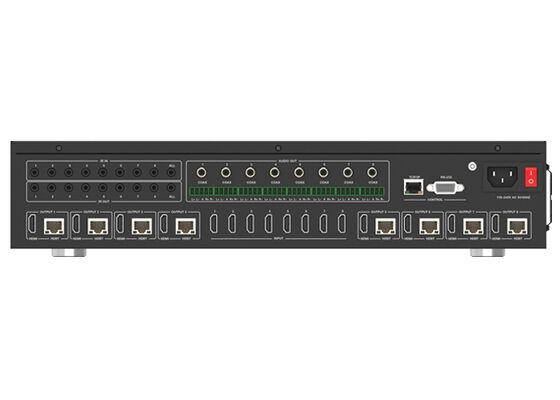

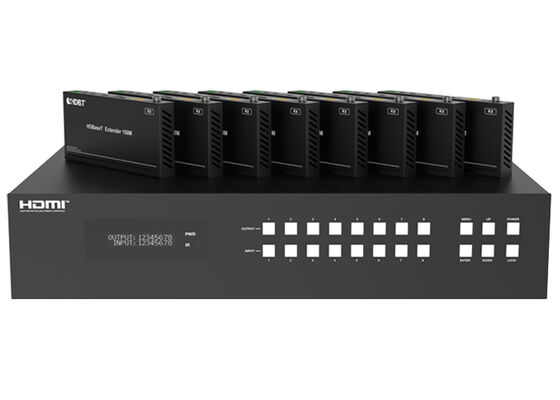

VINCAN 8x8 HDBaseT HDMI Matrix Switcher, 4K604:44 met PoC en 8 ontvangers
8x8 HDBaseT HDMI Matrix Switcher met 4K604:4:4
De VINCAN 8x8 HDBaseT HDMI Matrix Switcher combineert onafhankelijke bronrouting, videodistributie op lange afstand en audio-extractie in een 2U rack-mount systeem.Sluit acht HDMI-bronnen aan en distribueer ze naar acht onafhankelijk te selecteren uitvoerzones.
Elke zone beschikt over een lokale HDMI-uitgang en een gespiegelde HDBaseT-uitgang, waardoor maximaal 16 displays kunnen worden aangesloten.Ontworpen voor professionele AV-installaties, deze 4K60 HDMI matrix switcher ondersteunt video resoluties tot 4K bij 60Hz met 4:44 chromasampling, HDR-ondersteuning, 24V PoC en meerdere besturingsmogelijkheden.
Flexibel 8x8 HDMI-matrixrouting
Selecteer een HDMI-invoer voor een van de acht uitvoerzones.Elke lokale HDMI-uitgang en de gepaarde HDBaseT-uitgang tonen hetzelfde geselecteerde signaal tegelijkertijdDeze configuratie is geschikt voor installaties waarbij zowel nabijgelegen displays als afstandsbediening nodig zijn.
4K604:44 Video met HDR ondersteuning
Met HDMI 2.0b-compliance en 18Gbps bandbreedte ondersteunt de matrix 4K bij 60Hz met 4:4Voor HDR-formats worden onder andere HDR10, HDR10+, Dolby Vision en HLG ondersteund.x compatibiliteit ondersteunt integratie met compatibele HDMI-bronnen en -displays.
HDBaseT Uitbreiding tot 120m bij 4K
Video's worden via een enkele Cat5e-, Cat6- of Cat7-kabel naar elke afstandsontvanger verzonden.
Deze 8x8 HDBaseT matrix switcher biedt een gecentraliseerde distributieoplossing voor displays die zich in vergaderruimtes, klaslokalen, winkelruimtes en gastvrijheidsinstallaties bevinden.
24V PoC voor afstandsontvangers
Alle acht HDBaseT-uitgangen ondersteunen 24V Power over Cable. De matrix kan stroom leveren aan de meegeleverde ontvangers via dezelfde kabel die wordt gebruikt voor signaaloverdracht,vermindering van de noodzaak van afzonderlijke stroomadapters op afgelegen weergavepunten.
Onafhankelijke HDMI-uitvoer downscaling
Elke HDMI-uitgang ondersteunt onafhankelijke 4K-naar-1080p downscaling. Hierdoor kan een lokaal 1080p-scherm worden gebruikt naast een compatibel 4K-scherm dat is verbonden via de gepaarde HDBaseT-uitgang.De functie helpt installateurs om displays met gemengde resolutie binnen hetzelfde AV-distributiesysteem te plaatsen.
Audio-extractie voor elke uitvoerzone
De HDMI-matrix met audio-extractie biedt acht coaxiale digitale audio-outputs en acht gebalanceerde analoge audio-outputs.
De analoge uitgangen ondersteunen twee-kanaals PCM-audio.terwijl HDMI audio pass-through ondersteunt multichannel formaten met inbegrip van LPCMElke meegeleverde HDBaseT-ontvanger heeft ook een analoge audio-uitgang voor audio-verbindingen in de buurt van het afstandsbediening.
Web GUI, RS-232 en IR-controle
De matrix wordt bediend via de knoppen op het voorpaneel, inclusief IR-afstandsbediening, RS-232, LAN of ingebouwde Web GUI.Geavanceerd EDID-beheer helpt installateurs om bron- en weergavecompatibiliteit te configureren, terwijl de CEC-controle en de IR-matrixfuncties aanvullende apparatuurbesturingsmogelijkheden bieden.
Technische specificaties
| Specificatie |
Detail |
| HDMI-invoer |
8 |
| Onafhankelijk te selecteren outputzones |
8 |
| Lokale HDMI-uitgangen |
8 |
| HDBaseT-uitgangen |
8, gespiegeld met overeenkomstige HDMI-uitgangen |
| Maximaal verbonden schermen |
16 in 8 uitvoerzones |
| Maximale video-resolutie |
4K op 60Hz, 4:4:4 |
| Video-bandbreedte |
18 Gbps |
| HDMI-versie |
HDMI 2.0b |
| HDCP-ondersteuning |
HDCP 2.2 en HDCP 1.x |
| HDR-formaten |
HDR10, HDR10+, Dolby Vision, HLG |
| HDBaseT-transmissieafstand |
Tot 120 m bij 4K; tot 150 m bij 1080p |
| Ondersteunde overbrengingskabels |
Cat5e, Cat6, Cat7 |
| Stroom via kabel |
24V PoC op alle HDBaseT-uitgangen |
| HDMI-uitvoer downscaling |
Onafhankelijke 4K-naar-1080p downscaling |
| Digitale audio-uitgangen |
8 coaxiale uitgangen |
| Analoog-audio-uitgangen |
8 gebalanceerde analoge uitgangen |
| EDID-beheer |
Ondersteund |
| CEC-controle |
Ondersteund |
| Controlemethoden |
Frontpaneel, IR-afstandsbediening, RS-232, LAN, Web GUI |
| Rackgrootte |
2U |
| Dimensies van de matrix |
440 × 374 × 88,6 mm |
| Gewicht van de matrix |
6.54kg |
| Invoervermogen |
AC 100-240V, 50/60Hz |
| Maximaal energieverbruik |
125 W |
| Werktemperatuur |
0-40°C |
| Inclusief HDBaseT-ontvangers |
8 |
Toepassingen
- Bedrijfsvergaderzalen en opleidingsfaciliteiten
- AV-systemen voor klaslokalen en onderwijs
- Hotels, restaurants en sportbars
- Retail display's en digitale borden
- AV-distributie in meerdere ruimtes
- Installaties die lokale en externe weergaven combineren
Vaak gestelde vragen
Kunnen alle 16 displays onafhankelijk verschillende bronnen selecteren?
De matrix biedt acht onafhankelijk selecteerbare uitgangszones. Elke zone heeft één HDMI-uitgang en één spiegel HDBaseT-uitgang, zodat de twee displays in die zone dezelfde geselecteerde bron tonen.
Ondersteunt het 4K video over 150 meter?
De bijgeleverde handleiding specificeert tot 120 meter voor 4K-video en tot 150 meter voor 1080p-video via Cat5e-, Cat6- of Cat7-kabel.
Zijn de HDBaseT-ontvangers inbegrepen?
Het standaardpakket in de handleiding bevat acht HDBaseT-ontvangers.
Hebben de ontvangers afzonderlijke stroomadapters nodig?
Wanneer de ontvangers van de matrix worden aangedreven via de ondersteunde 24 V PoC-verbinding, hebben ze geen afzonderlijke lokale stroomadapters nodig.
Kan de matrix via een browser worden bestuurd?
Ja. De ingebouwde Web GUI biedt browsergebaseerde besturing over een lokaal netwerk. RS-232, LAN, front-panel en IR afstandsbediening worden ook ondersteund.
