Productdetails:
|
| Volgzame HDCP: | HDCP 2,2/1.x | Videobandbreedte: | 594MHz/18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | De Audioformaten van HDMI: | LPCM 7.1CH, Dolby TrueHD, en Hoofdaudio dts-HD |
| Input: | 4×HDMI type A [19-speld wijfje] 1×IR Ontvangersvenster 1×Micro USB | Output: | 4×HDMI type A [19-speld wijfje] |
| Huisvesting: | Metaalbijlage | Kleur: | Zwart |
| Afmetingen: | 220mm (W) ×205mm (D) ×19mm (H) | Gewicht: | 535g |
| Voeding: | Input: De Output van AC100~240V 50/60Hz: Gelijkstroom 12V/2.5A (US/EU-norm, verklaarde CE/FCC/UL) | Power Consumption: | 11.04W |
| Werkende Temperatuur: | 0°C ~ 40°C/32°F ~ 104°F | Opslagtemperatuur: | -20°C ~ 60°C/-4°F ~ 140°F |
| Relatieve Vochtigheid: | 20~90% (non-condensing) relatieve vochtigheid | ||
| Markeren: | 4x4 videoswitcher,Switcher van 18Gbps 4k HDMI,Videoswitcher van 594MHz 4x4 |
||

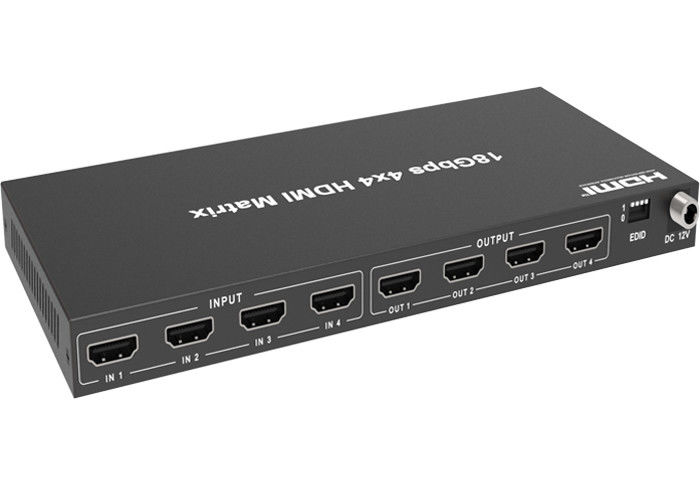

Video4x4 de Matrijsswitcher van 18Gbps 4k Hdmi
594MHz 18Gbps 4k HDMI HDCP 2,2 Switcher van 4x4 Videometaalbijlage
1. Inleiding
De Matrijs van 4x4 HDMI steunt de transmissie van videosignaal (tot het 4:4 van 4K2K@60Hz YCbCr: 4) met digitale audio met meerdere kanalen van maximaal vier
hoge definitiebronnen aan maximaal vier HDMI-output. Elke output steunt downscaler functionaliteit. Het kan hetzelfde of verschillende scherm op vier vertoningen (de gebruiker kan het vertoningsscherm voor om het even welke signaalbron kiezen) tonen. Ook, heeft het product distributiewijze en omschakelingswijze.
2. Eigenschappen
Volgzame ☆ HDCP 2,2
☆ Tot 4K2K@60Hz met het 4:4 van 24bit RGB/YCbCr: 4
☆ HDR, HDR10, HDR10+, Dolby-Visiepassthrough
☆ Steun LPCM 7.1CH, Dolby TrueHD, en Hoofdaudio dts-HD
☆ Steun 4K - > 1080P Downscaler
☆ Steun geavanceerd EDID-beheer
☆ Flexibele controle via paneel of van IRL afstandsbediening
3. Pakketinhoud
①de Matrijs van 1× 4×4 HDMI
②De Machtsadapter van 1× 12V/2.5A
③1× de Afstandsbediening van matrijsirl
④1× gebruikershandleiding
⑤2× opzettende Oren
4.Operation controles en Functies
Voorpaneel
|
Nr. |
Naam |
Functiebeschrijving |
|
1 |
OLED-het scherm |
De omschakelingsstatus van de vertoningsmatrijs, input-output haven, EDID, Baudrate, IP-adres. |
|
2 |
Machtsleiden |
De LEIDENE wil verlicht in groen wanneer het product met voeding wordt verbonden, en rood wanneer het product op reserve is. |
|
3 |
Input-output knopen |
U moet een outputknoop (1~8) drukken ten eerste en dan een inputknoop (1~8) drukken om het corresponderen te selecteren inputbron voor de outputhaven. |
|
4 |
HET MENU/GAAT BINNEN / OP /DOWN |
①EDID-Controle: Voor het aanvankelijke OLED-vertoningsscherm, pers „MENU“ knoop om de interface van de staat van de Matrijsomschakeling in te gaan, dan pers „UP/DOWN“ knoop om de huidige EDID-informatie van elke HDMI-inputhaven te controleren. ②EDID die plaatsen: Voor het aanvankelijke OLED-vertoningsscherm, pers „MENU“ knoop om de EDID-het plaatsen interface, pers in te gaan De knoop van „UP/DOWN“ om vereiste EDID te selecteren, en de „ENTER“ knoop te drukken. Een snel „exemplaar aan input: “ zal verschijnen. Dan druk de knoop van „UP/DOWN“ om de inputhaven te selecteren u, „ENTER“ knoop plaatsen en moet opnieuw drukken om te bevestigen. ③Baudrate die plaatsen: Voor het aanvankelijke OLED-vertoningsscherm, druk „MENU“ knoop om de Baudrateinterface in te gaan, en druk de knoop van „UP/DOWN“ om het vereiste Baudrate te selecteren, druk definitief de „ENTER“ knoop om het plaatsen te bevestigen. ④IP-adrescontrole: Voor het aanvankelijke OLED-vertoningsscherm, druk „MENU“ knoop om de IP interface in te gaan, dan pers De knoop van „UP/DOWN“ om het huidige IP-adres te controleren. Het drukken van de „MENU“ knoop opnieuw zal terugkeren naar de aanvankelijke OLED-vertoningsstatus. |
|
5 |
Aan/uit-knop |
Snak pers de Aan/uit-knop 3 seconden om in te gaan reservewijze, toen korte pers het om het apparaat te wekken. |
|
6 |
Het Venster van IRL |
Het de ontvangersvenster van IRL, het ontvangt slechts het verre signaal van IRL van dit product. |
|
7 |
SLOTknoop |
Korte pers de SLOTknoop om voorpaneelknopen (behalve de machtsknoop) te sluiten; Pers het opnieuw om te openen. |
Achtercomité
|
Nr. |
Naam |
Functiebeschrijving |
|
1 |
IRL EXT. |
Als het de ontvangersvenster van IRL van de eenheid wordt geblokkeerd of de eenheid in een gesloten gebied uit infrarode lijn van gezicht geïnstalleerd is, kan de de ontvangerskabel van IRL aan de haven van „IRL worden opgenomen Ext.“ om het verre signaal van IRL te ontvangen. |
|
2 |
L/R UIT (1-8) |
De analoge audio-uitvoerhaven, verbindt met een versterker of een spreker via een 3.5mm audiokabel. |
|
3 |
OVERHAAL UIT (1-8) |
De coaxiale audio-uitvoerhaven, verbindt met audio-uitvoerapparaat zoals audioversterker via een coaxiale kabel. |
|
4 |
TCP/IP haven |
TCP/IP de controlehaven, verbindt met PC of router met een RJ45-kabel. |
|
5 |
Rs-232 haven |
Verbind met een PC of een controlesysteem door D-Sub 9 speldkabel om bevel over te brengen rs-232. |
|
6 |
GND |
Verbind de huisvesting met de grond. |
|
7 |
INPUThavens (1-8) |
HDMI-de inputhavens, verbinden met HDMI-bronapparaat zoals DVD of settopbox met een HDMI-kabel. |
|
8 |
OUTPUThavens (1-8) |
HDMI-de outputhavens, verbinden met HDMI-beeldscherm zoals TV of monitor met een HDMI-kabel. |
|
9 |
Gelijkstroom 12V |
Verbind met 12V/5A-machtsadapter. |
