3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor met 4 Input 12 Output

Hoe wordt punt-tot-punt weergave met LED-paneel bereikt

Eerste stap, verbinding maken met de ingangskabel tussen de bron en één ingangspoort van de matrixswitcher.

Stap 2, verbindt de uitgangskabel tussen het LED-paneel en één uitgangspoort van de matrixswitcher.

Stap 3, lees de EDID van het LED-paneel met PC Tool en download deze EDID naar de invoerpoort van de matrixswitcher.

Stap 4, stel de uitvoerresolutie van deze uitvoerpoort in als AUTO, of USER.en maak de gebruiker gedefinieerde resolutie om de fysieke resolutie van het LED-paneel perfect te matchen

1.Panelopstelling

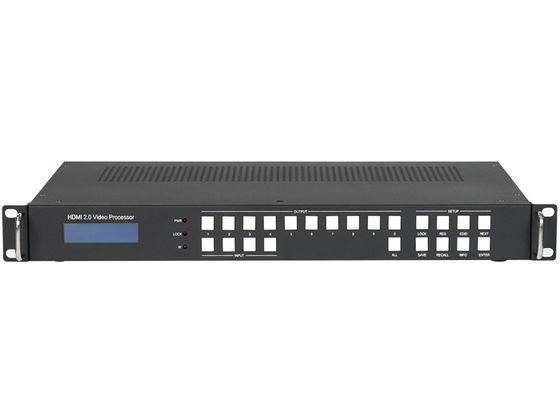

2.1 Vooruitzicht

• LCM-scherm: toont de routingstatus van elk kanaal in de matrix.
• OUT SELECT:1Twee...9, 0, ALL
• IN SELECT: 1, 2, 3, 4

Druk op OUTPUT m +INPUT n +ENTER, schakelen van input n naar output m

• Alle knoppen: Druk op ALL + INPUT n + ENTER, schakelen van input n naar alle uitvoerpoorten
• Vergrendelknop: Als u deze knop langer dan 3 seconden vasthoudt, worden alle voorste knoppen vergrendeld en werken ze niet.
• Druk op de knoppen RES + OUTPUT m + NEXT + ENTER met gids van het LCM-scherm aan de voorzijde, om de uitvoerresolutie van OUTPUT m te wijzigen
• Druk op de knoppen EDID + INPUT n + NEXT + ENTER met gids van het LCM-scherm aan de voorzijde, om de EDID-modus van INPUT n te wijzigen
• SAVE knop: Druk op SAVE+ OUTPUT m + ENTER, bewaar de huidige routing en schermopstelling op scene m
• RECALL-knop: Druk op RECALL+ OUTPUT m + ENTER, load scene m voor het huidige weergeven
• INFO-knop: Druk voortdurend op de INFO-knop, het LCD-paneel aan de voorzijde zal IR ON/OFF, RS232 Baud Rate en IP-parameters enz. weergeven.
• IR: IR-ontvanger, kan worden uitgeschakeld door RS232-opdracht
• 3x3 HDMI-videowandprocessor met 4 Input 9 Output

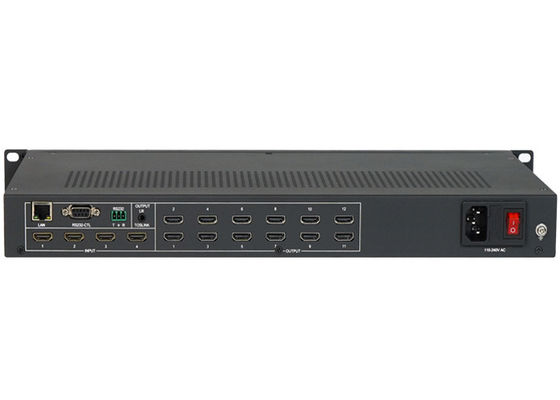

2.2 Achteruitzicht

• LAN-controle ((TCP/IP of Web-controle)

IP-adres: 192.168.0.247Submasker: 255.255.255.0192. - Ik ben hier.168.0.1, Baud Rate: 9600, NetPort: 23

Inlogaccount: admin,wachtwoord: admin

• RS232-CTL

Baud Rate: 9600

• RS232-Phoenix:

Baud Rate: 9600

T: Hoofdeenheid -> PC, G: Aarde, R: Hoofdeenheid <- PC

• Input en output

3x3 hdmi video wall processor met 4 Input 9 Output ;1 LR/Toslink ((Spdif-Optical)) audio output

Opmerking: de audioguitgang kan worden ingeschakeld tussen IN1, IN2, IN3, IN4 via het commando RS232 of PC Tool

3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor met 4 Input 12 Output's foto's als hieronder:
