3x3 HDMI-videowandprocessor met 4 Input 9 Output

Inleiding

De 3x3 hdmi video wall processor met 4 Input 9 Output is een high-performance HDMI 2.0 video signal processor.

Het kan worden gebruikt als een videomuursplicingprocessor of als een naadloze schakelmatrix-switcher met 4 ingangen en 16 uitgangen.

Alle stand-alone output displays of video wall displays kunnen in de multiview-modus werken met maximaal 4 ramen.

1.Panelopstelling

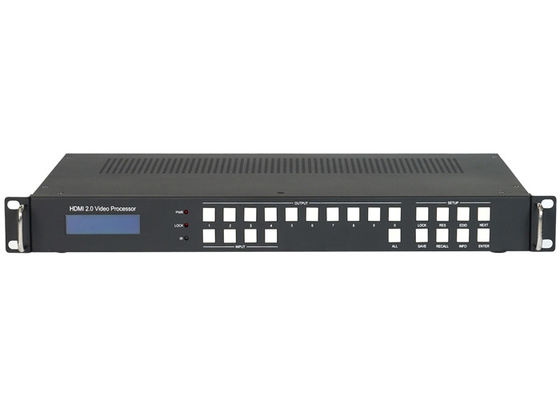

2.1 Vooruitzicht

• LCM-scherm: toont de routingstatus van elk kanaal in de matrix.
• OUT SELECT:1Twee...9, 0, ALL
• IN SELECT: 1, 2, 3, 4

Druk op OUTPUT m +INPUT n +ENTER, schakelen van input n naar output m

• Alle knoppen: Druk op ALL + INPUT n + ENTER, schakelen van input n naar alle uitvoerpoorten
• Vergrendelknop: Als u deze knop langer dan 3 seconden vasthoudt, worden alle voorste knoppen vergrendeld en werken ze niet.
• Druk op de knoppen RES + OUTPUT m + NEXT + ENTER met gids van het LCM-scherm aan de voorzijde, om de uitvoerresolutie van OUTPUT m te wijzigen
• Druk op de knoppen EDID + INPUT n + NEXT + ENTER met gids van het LCM-scherm aan de voorzijde, om de EDID-modus van INPUT n te wijzigen
• SAVE knop: Druk op SAVE+ OUTPUT m + ENTER, bewaar de huidige routing en schermopstelling op scene m
• RECALL-knop: Druk op RECALL+ OUTPUT m + ENTER, load scene m voor het huidige weergeven
• INFO-knop: Druk voortdurend op de INFO-knop, het LCD-paneel aan de voorzijde zal IR ON/OFF, RS232 Baud Rate en IP-parameters enz. weergeven.
• IR: IR-ontvanger, kan worden uitgeschakeld door RS232-opdracht
• 3x3 HDMI-videowandprocessor met 4 Input 9 Output

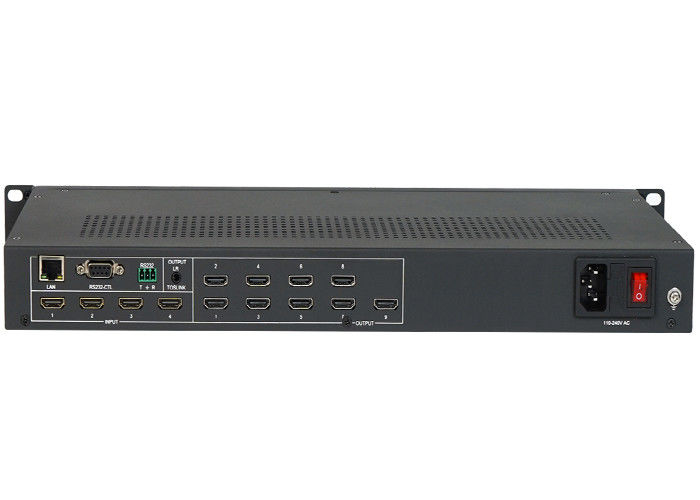

2.2 Achteruitzicht

• LAN-controle ((TCP/IP of Web-controle)

IP-adres: 192.168.0.247Submasker: 255.255.255.0192. - Ik ben hier.168.0.1, Baud Rate: 9600, NetPort: 23

Inlogaccount: admin,wachtwoord: admin

• RS232-CTL

Baud Rate: 9600

• RS232-Phoenix:

Baud Rate: 9600

T: Hoofdeenheid -> PC, G: Aarde, R: Hoofdeenheid <- PC

• Input en output

3x3 hdmi video wall processor met 4 Input 9 Output ;1 LR/Toslink ((Spdif-Optical)) audio output

Opmerking: de audioguitgang kan worden ingeschakeld tussen IN1, IN2, IN3, IN4 via het commando RS232 of PC Tool

3x3 HDMI-videowandprocessor met 4 Input 9 Output De foto's zijn als hieronder:
