Inleiding
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
De schakelaar kan maximaal vier videosignalen combineren op één UHD- of HD-displayer.
De switcher ondersteunt 4x USB-Type A-invoer die is aangesloten op de pc en 2x USB-uitgang die is aangesloten op de muis en het toetsenbord
Gebruiker kan het gemakkelijk beheren via de voorknoppen, afstandsbediening, RS232 of TCP / IP commando's.
De HDMI B-spiegeluitgangsport kan worden gebruikt voor audioversterker, videoopname (met HDMI naar USB-dongle) of afstandsbediening (met HDBaseT-converterbox)
Toepassingsgebied:
Home theater; videoconferentie; beveiligingsbewaking; presentatie en uitzending; onderwijssysteem; financiële voorraadanalyse; game e-sports; medisch display.
1.Kenmerken
- 4x HDMI-invoer, 1x USB-C (alleen video) -invoer en 2x HDMI-spiegeluitvoer
- Ondersteunt HDMI 2.0HDCP 2.2, ondersteunt video-resolutie tot 3840x2160@60
- Ondersteuning van 5 categorieën van multi-view-modi, SINGLE, PIP, PBP, 3xWIN, 4xWIN
- Naadloos schakelen op enkel venster weergave modus
Snel schakelen op niet-eenvoudig venster weergave modes
- Ondersteuning van 4x USB-hostapparaten en muis/toetsenbord voor USB-KVM-besturing
Ondersteuning van muis/toetsenbordbesturing met Windows, Linux en Mac-platform
- Ondersteuning van volumecontrole en onafhankelijke audioselectie
Ondersteuning van LPCM, AC3, DD+, DTS, DTS-HD, tot 7.1 audiokanaal
- Ondersteuning van OSD-navigatie voor geavanceerde instellingen
- Ondersteuning van USB-roaming voor USB-muis KVM-besturing
- Uitgebreide EDID- en HDCP-controle
2.Panelopstelling

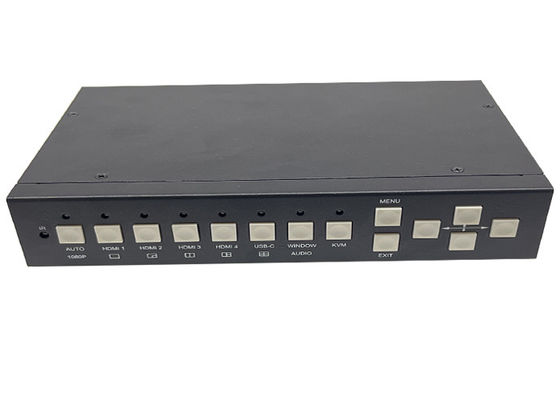

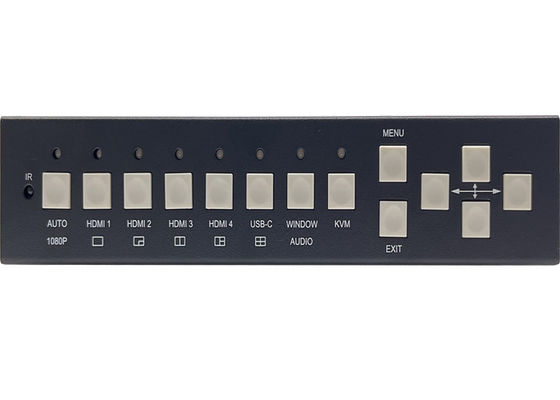

Voorzijde
| Naam |
Beschrijving |
| Auto's |
DrukAuto'sknop om de automatische schakelfunctie in te schakelen of uit te schakelen wanneer de schakelaar in één venster weergeeft
Als je deze knop 3 seconden lang drukt, verandert de resolutie naar 1080p60
|
|
HDMI 1, HDMI 2
HDMI 3, HDMI 4
USB-C
|
Druk op deze knoppen om direct selecteer HDMI 1, 2, 3, 4 of USB-C (alleen video) als de invoerbron voor WIN 1 display
Druk drie seconden op deze knoppen om SINGLE, PIP te selecteren.
PBP, 3xWIN of 4xWIN Multiview-modus
|
|
WINDOW,
AUDIO
|
Ga door druk op deze knop er zal een rand worden weergegeven op het venster 1 of 2..., druk dan op een invoerknop zoals HDMI 1,en dan wordt HDMI 1 weergegeven in het huidige geselecteerde venster.
Druk deze knop 3 seconden lang, dan verschijnt een lijst met Audio selectie op het scherm, gebruik Enter (Menu) om te selecteren.
Let op dat bij het werken in de niet-SINGLE-modus de LED altijd aan is.
|
| KVM |
Ga door Druk op deze knop, het scherm toont een rand op venster 1, 2, 3 of 4, dan kan de gebruiker een display venster als KVM bron selecteren.
Als u bijvoorbeeld WIN 2 als KVM-bron selecteert, wordt het achterste USB-toetsenbord/muis overgeschakeld naar het USB-hostapparaat dat op WIN 2 wordt weergegeven.
|
|
Menu,Uitgang,
|
OSD Menu Navigatie knoppen |

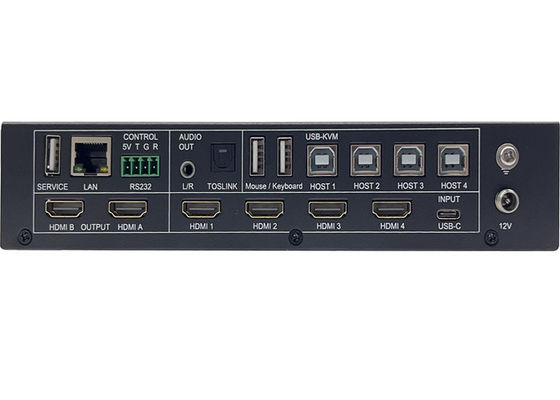

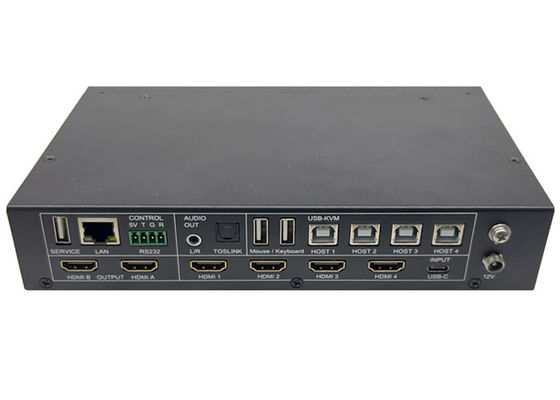

Achterste
| Naam |
Beschrijving |
| HDMI A, BUit |
HDMI-scale-uitgang tot 3840x2160@60
HDMI Ais de hoofduitgang
|
| Invoers |
HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C (alleen video) |
| USB-service |
Gebruikt voor firmware-update |
| LAN |
De standaardparameters zijn als volgt:
IP-adres: 192.168.0.247Sub Mask: 255.255.255.0
192.168.0.1Netport: 2000
Alle parameters kunnen worden gewijzigd door RS232 commando
|
| RS232controle |
4-weg mannelijke Phoenix connector
Standaard baud-snelheid 9600, 8 databits, 1 stopbit, geen pariteit
Baud-tarief kan worden gewijzigd via OSD-menu
5Vbetekent 5V-uitgang;
Tbetekent Switcher PC
Rbetekent Switcher PC
Gbetekent Ground
|
| AUDIO OUTPUT |
3.5mm L+R-uitgang en Toslink-optische digitale uitgang |
| KVM |
USB-aansluitingen die worden aangesloten op een pc of een muis/toetsenbord
4x USB-type B-poorten verbonden met de pc
2x USB Type A-poorten om in de muis of het toetsenbord te pluggen
De bindende relatie tussen video-invoer en USB Host-apparaten als volgt
HDMI 1<> Host 1, HDMI 2<> Host 2,
HDMI 3<> Host 3, HDMI 4<> Host 4, USB-C <> Host 4
HDMI 4 en USB-C kunnen niet als KVM-bron worden gebruikt
|
| 12V |
12V-stroomadapter voor aansluiting |
3.Afstandsbediening
| Aantal |
Beschrijving |
| 1 |
Terugkeer/uitgang |
| 2 |
Video-invoer selectie |
|
3
|
OSD menu navigatie
Menu (in), omhoog, omlaag,
Links, rechts.
|
| 4 |
Multiview-modus selectie |
| 5 |
Selectie van de audio-invoer |
| 6 |
USB-KVM selectie.
Hetzelfde met de voorste KVM knop functie
|
4.EDIDenHDCPhandvat
Gebruiker kan de volgende EDID-modi selecteren door middel van het commando RS232 of OSD-menu-navigatie
| Aantal |
EDID-modus |
Aantal |
EDID-modus |
| 1 |
4K60-2.0CH |
10 |
1600x1200 |
| 2 |
4K60-5.1CH |
11 |
1440x900 |
| 3 |
4K30-2.0CH |
12 |
1360x768 |
| 4 |
4K30-5.1CH |
13 |
1280x1024 |
| 5 |
1080P-2.0CH |
14 |
1024x768 |
| 6 |
1080P-5.1CH |
15 |
Auto's |
| 7 |
720P |
16 |
4K60-7.1CH |
| 8 |
1920x1200 |
17 |
4K30-7.1CH |
| 9 |
1680x1050 |
18 |
1080P-7.1CH |
| |
|
19 |
Gebruiker |
De HDMI-uitgang ondersteunt 3 HDCP-opties: FORCE-1.4, FORCE-2.2, FORCE-OFF
Gebruiker kan het selecteren door RS232 commando
5.Video en audio
De switcher ondersteunt meerdere video-invoer met een resolutie tot 3840x2160@60, en ondersteunt meerdere audio-formaten zoals LPCM, AC3, DD+, DTS, DTS-HD, tot 7,1-kanaal doorvoerfunctie via HDMI-kabel
Gebruiker kan het geluidsvolume controleren wanneer de audio-invoer is LPCM-formaat
Let op, USB-C-invoerpoort kan alleen LPCM 2.0 audio accepteren
De schakelaar ondersteunt video-uitvoerresolutie door een krachtige schaalmachine
| Aantal |
Uitvoerresolutie |
Aantal |
Uitvoerresolutie |
| 1 |
4096x2160p 60Hz |
8 |
1920x1080p 60Hz |
| 2 |
4096x2160p 50Hz |
9 |
1920x1080p 50Hz |
| 3 |
3840x2160p 60Hz |
10 |
1360x768p 60Hz |
| 4 |
3840x2160p 50Hz |
11 |
1280x800p 60Hz |
| 5 |
3840x2160p 30Hz |
12 |
1280x720p 60Hz |
| 6 |
3840x2160p 25Hz |
13 |
1280x720p 50Hz |
| 7 |
1920x1200p60Hz RB |
14 |
1024x768 60Hz |
6.Multiview
De Switcher ondersteunt 5 categorieën van multi-view weergave modi
Single, PIP, PBP, 3xWIN, 4xWIN
Gebruikers kunnen verschillende bewerkingen voor verschillende Multiview-modi als volgt selecteren:
SINGLE: Selectie van ingangen
PIP: Selectie van ingangen, selectie van weergaveverhouding, grootte van het subvenster en selectie van positie
PBP, 3xWIN, 4xWIN: Selectie van ingangen, selectie van vensterverhouding, weergaveaspect
Verspreiding van het meervoudig venster als volgt
Gebruiker kan meer lay-outs doen via RS232 opdrachten of OSD menu navigatie
