Productdetails:
|
| Markeren: | Naadloze video-switcher met meervoudige weergave,4x Input Multiview Switcher,Multiview Control Video Switcher |
||
|---|---|---|---|
Inleiding
De 4x Input en 1x Output naadloze multiview video switcher is ontwikkeld met het doel van meerdere bronnen die op één scherm worden weergegeven en die hoge in- en uitgangsresoluties ondersteunen.
Gebruiker kan het gemakkelijk beheren via de voorknoppen, afstandsbediening, USB of RS232 commando's.
Toepassingsgebied:
Home theater; videoconferentie; beveiligingsbewaking; presentatie en uitzending; onderwijssysteem; financiële voorraadanalyse; game e-sports; medisch display.
Snel schakelen op niet-eenvoudig venster weergave modes
Ondersteuning van LPCM, AC3, DD+, DTS, DTS-HD, tot 7.1 audiokanaal

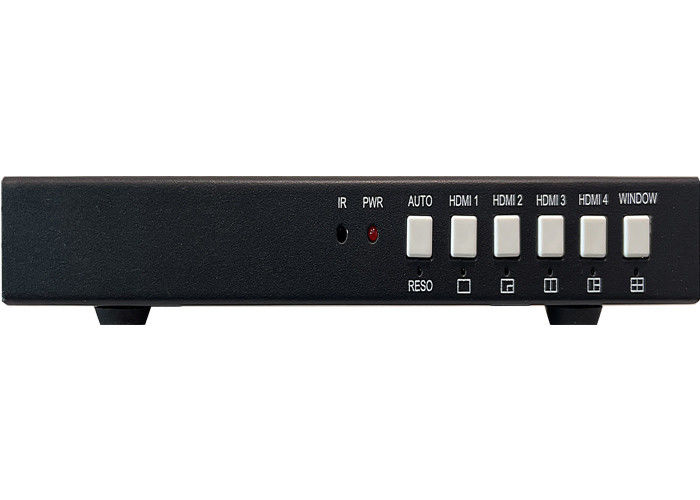

Voorzijde
| Naam | Beschrijving |
|
AUTO, RESO |
DrukAuto'sknop om de automatische schakelfunctie in te schakelen of uit te schakelen wanneer u op één venster weergeeft Lang druk op deze knop gedurende 3 seconden om de uitvoer resolutie te veranderen (Wanneer de LED op het frontpaneel gaat uit en schakelt op een keer, betekent dit dat de resolutie is een keer ingeschakeld) |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 |
Druk op deze knoppen om direct HDMI 1, 2, 3, 4 te selecteren. Lang druk op deze 4 knoppen voor 3 seconden om de schakelaar rechtstreeks werken op Single, PIP, PBP of 3xWIN multiview modus |
| WINDOW |
Druk op deze knop, dan zal het scherm een gele rand op venster 1 weergeven. Ga door druk op deze knop de rand zal worden weergegeven op venster 2 of 3... druk dan op een invoerknop zoals HDMI 1,en dan HDMI 1 zal worden weergegeven op het huidige geselecteerde venster Druk deze knop 3 seconden lang op om rechtstreeks 4xWIN-multiview-modus te selecteren |

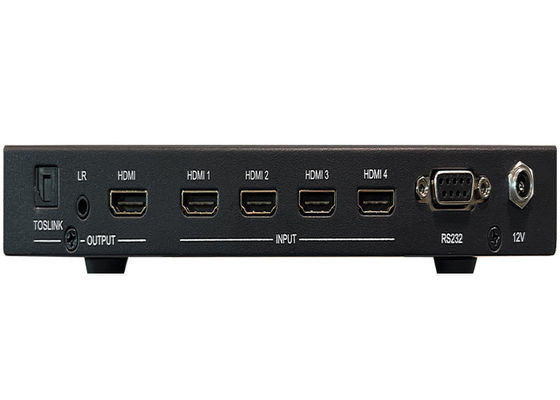

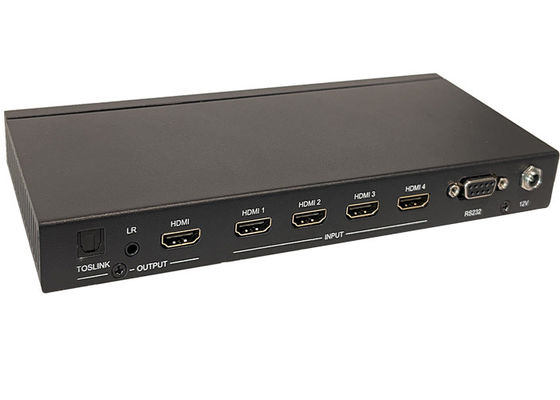

Achterste
| Naam | Beschrijving |
| HDMIUit | HDMI-scale-uitgang tot 3840x2160@60 |
| AUDIO OUTPUT |
3.5 mm L+R-uitgang, 20 Hz ~ 20 kHz, maximaal 1,5 Vrms; Toslink-optische uitgang |
| Invoers | HDMI 1, HDMI 2, HDMI 3, HDMI 4 |
| RS232controle |
Standaard baud-snelheid 9600, 8 databits, 1 stopbit, geen pariteit PIN 2 TX (Matrix → PC) PIN 3 RX (matrix)←PB)
|
| 12V | 12V-stroomadapter voor aansluiting |
Zijde
Er is één USB-A-poort.en één USB-B-poortUSB-A-poort is voor firmware-upgrade, USB-B-poort kan worden gebruikt voor PC-controle (zoals RS232-DB9-controle)
| Aantal | Beschrijving |
| 1 | Terugkeer/uitgang |
| 2 | Video-invoer selectie |
|
3 |
OSD menu navigatie Menu (in), omhoog, omlaag, Links, rechts. |
| 4 | Multiview-modus selectie |
| 5 | Selectie van de audio-invoer |
| 6 | Voorbehouden |
Gebruiker kan de volgende EDID-modi selecteren door middel van het commando RS232 of OSD-menu-navigatie
| Aantal | EDID-modus | Aantal | EDID-modus |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | Auto's |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Gebruiker |
De HDMI-uitgang ondersteunt 3 HDCP-opties: FORCE-1.4, FORCE-2.2, FORCE-OFF
Gebruiker kan het selecteren door RS232 commando
