Productdetails:
|
| Markeren: | UHD-presentatie-switcher,Presentatie-switcher met multiviewcontrole,Naadloze presentatie-switcher |
||
|---|---|---|---|

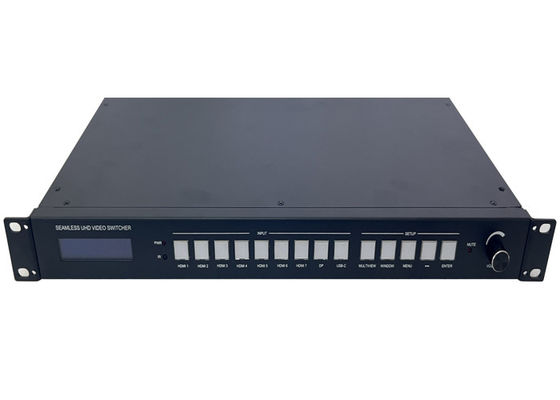

Inleiding
Dit apparaat is een naadloze multi-format presentatie switcher met 7 HDMI 2.0-invoer, 1 Display Port input
Het biedt drie gespiegelde uitgangen: HDMI A, HDMI B voor lokale
een HDBaseT-ontvanger en een HDBaseT-ontvanger op afstand.
Het biedt 4 gebalanceerde LR-audio-invoer en 2 microfoon-invoer
Dit apparaat ondersteunt het weergeven van meerdere bronnen op één scherm tot 4 weergavevensters
Gebruiker kan het eenvoudig beheren via de voorknoppen, Remote, RS232, TCP/IP commando's.
Bied maximaal 20 weergave scènes te slaan of te laden

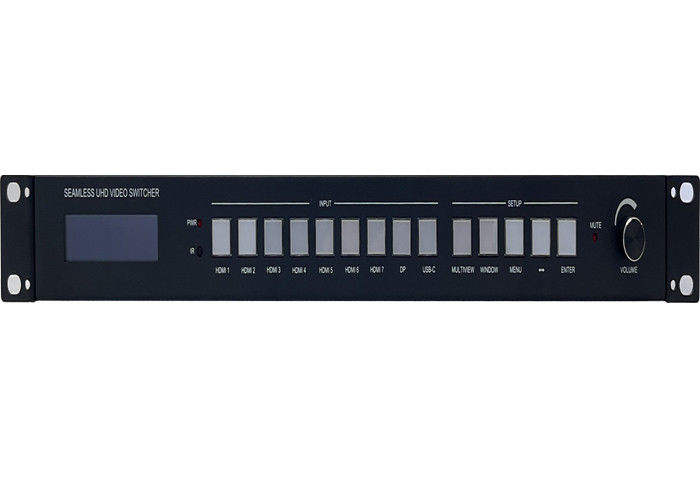

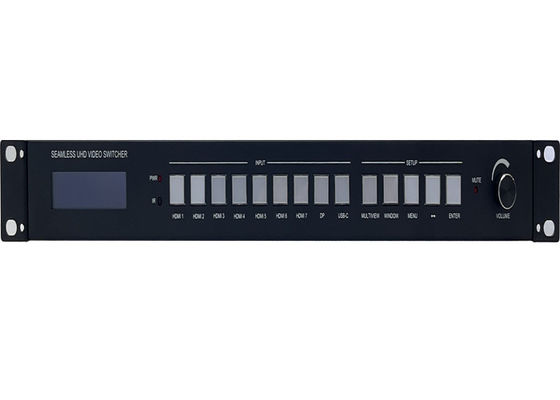

Voorzijde
| Naam | Beschrijving |
| Vermogen-LED | Oplichting bij aansturing van de schakelaar |
| IR-sensor | Afstandsontvanger |
|
HDMI één, twee...7, |
Totaal 9 te selecteren inbreng |
| MULTIVIEW |
Druk op deze knop om de PIP, PBP, 3xWIN, 4xWIN weergave-modus te selecteren. |
| WINDOW | Druk op deze knop, dan zal het scherm een gele rand op venster 1 weergeven. Ga door druk op deze knop de rand zal worden weergegeven op venster 2 of 3... druk dan op een knop zoals HDMI 1,en dan HDMI 1 zal worden weergegeven op het huidige geselecteerde venster |
|
Menu, , |
Drie knoppen om het systeem met frontpaneel OSD-navigatie in te stellen:
|
| Mute LED | Oplichting als geluid gedempt is |
| Audio knop |
Links of rechts draaien om het totale geluidsvolume te regelen (hoofdgeluid en twee microfoongeluid) |

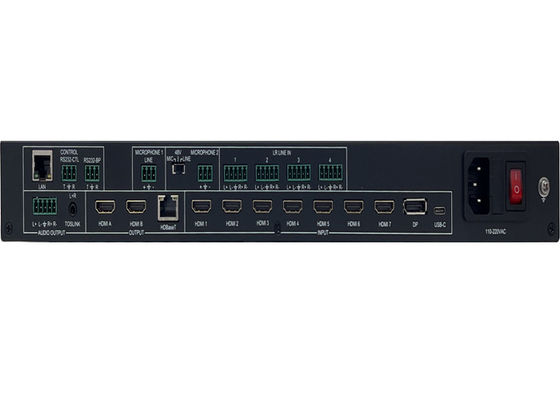

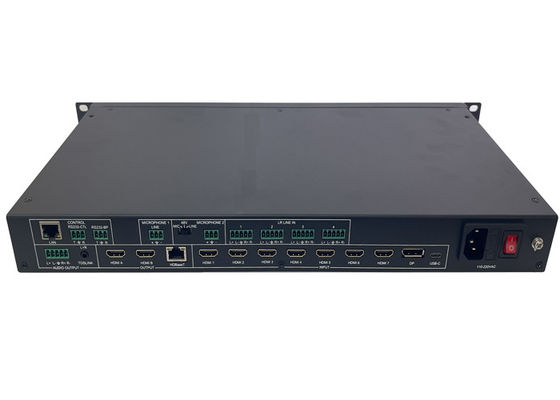

Achterste
| Naam | Beschrijving |
| Audio-uitgangen |
evenwichtige L+R-output, |
| Outputs | HDMI A, HDMI B, HDBaseT |
| Invoers | HDMI 1,..., HDMI 7, DP, USB-C |
| LAN |
De standaardparameters zijn als volgt: |
| RS232controle |
Standaard baud-snelheid 9600, 8 databits, 1 stopbit, geen pariteit |
| RS232-BP | Doorgeven van RS232-CTL-opdrachten |
| Microfoon 1 | Microphone-Line-invoer |
| Microfoon 2 | Mikrofoon ingang, er zijn drie opties met schuifschakelaar te selecteren: 48V Phantom, MIC, LINE |
Gebruiker kan de volgende EDID-modi selecteren via RS232-opdracht of frontpaneel
| Aantal | EDID-modus | Aantal | EDID-modus |
| 1 | 4K60-2.0CH | 11 | 1440x900 |
| 2 | 4K60-5.1CH | 12 | 1360x768 |
| 3 | 4K30-2.0CH | 13 | 1280x1024 |
| 4 | 4K30-5.1CH | 14 | 1024x768 |
| 5 | 1080P-2.0CH | 15 | Auto's |
| 6 | 1080P-5.1CH | 16 | 4K60-7.1CH |
| 7 | 720P | 17 | 4K30-7.1CH |
| 8 | 1920x1200 | 18 | 1080P-7.1CH |
| 9 | 1680x1050 | 19 | Gebruiker |
| 10 | 1600x1200 |
De HDMI-uitgang ondersteunt 3 HDCP-opties: FORCE-1.4, FORCE-2.2, FORCE-OFF
Gebruiker kan het selecteren door RS232 commando
