Inleiding
De naadloze video-switcher met 5x-invoer en 2x-uitvoer is ontwikkeld voor meerdere bronnen die op één scherm worden weergegeven en die hoge oplossingen voor invoer en uitvoer ondersteunt.
HDBaseT-gespiegelde uitgangspoort kan worden gebruikt voor video-overdracht over lange afstand
Gebruiker kan het gemakkelijk beheren via de voorknoppen, IR-afstandsbediening of RS232-opdrachten.
Toepassingsgebied:
Home theater; videoconferentie; beveiligingsbewaking; presentatie en uitzending; onderwijssysteem; financiële voorraadanalyse; game e-sports; medisch display.
Uitgangen: 1x HDMI, 1x HDBaseT, 1x 3,5 mm L/R-uitgang
Snel schakelen op niet-eenvoudig venster weergave modes
Ondersteuning van LPCM, AC3, DD+, DTS, DTS-HD, tot 7.1 audiokanaal

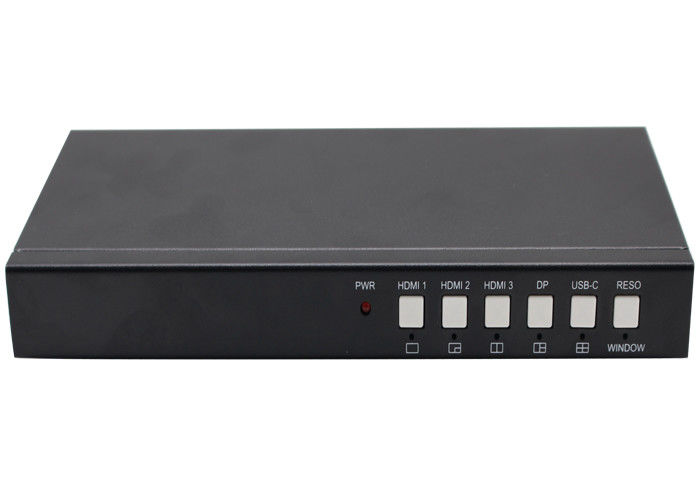

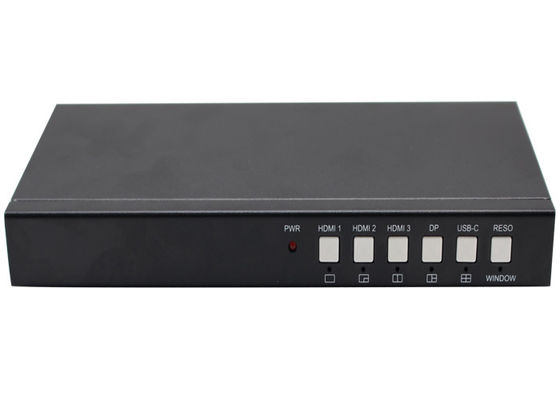

| Naam | Beschrijving |
| HDMI 1 | Druk op HDMI 1-knop om HDMI 1 als invoerbron te selecteren. |
| HDMI 2 | Druk op de HDMI 2-knop om HDMI 2 als invoerbron te selecteren. |
| HDMI 3 | Druk op de HDMI 3-knop om HDMI 3 als invoerbron te selecteren. |
| DP | Druk op DP-knop om DP als invoerbron te selecteren. |
| USB-C | Druk op de USB-C-knop om USB-C (alleen video) als invoer te selecteren |
| WINDOW | Druk op deze knop, het scherm zal een gele rand op venster 1 weergeven. Ga door druk op deze knop de rand zal worden weergegeven op venster 2 of 3... druk dan op een invoerknop zoals HDMI 1,en dan wordt HDMI 1 weergegeven in het huidige geselecteerde venster. |
Let op: Druk op HDMI 3 en DP tegelijkertijd kan activeren / uitschakelen van de AUTO SCHALTER functie wanneer enkel venster weergave modus
Achterste
| Naam | Beschrijving |
| HDBTUit | HDBaseT Scaling output tot 3840x2160@60 |
| HDMIUit | HDMI-scale-uitgang tot 3840x2160@60 |
| LRUit | 3.5mm LR stereo-audio-uitgang, 20Hz ~ 20kHz, maximaal 1,5Vrms |
| Invoers | HDMI 1,HDMI 2,HDMI 3,DP, USB-C |
| RS232 | Externe RS232-besturing |
| 24V | 24V-stroomadapter voor aansluiting |
USB-A-poort is hier alleen voor firmware upgrade
| Aantal | Beschrijving |
| 1 | Terugkeer/uitgang |
| 2 | Video-invoer selectie |
| OSD menu navigatie |
| 4 | Multiview-modus selectie |
| 5 | Selectie van de audio-invoer |
| 6 | Voorbehouden |
Gebruiker kan de volgende EDID-modi selecteren door middel van het commando RS232 of OSD-menu-navigatie
| Aantal | EDID-modus | Aantal | EDID-modus |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | Auto's |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Gebruiker |
De HDMI-uitgang ondersteunt 3 HDCP-opties: FORCE-1.4, FORCE-2.2, FORCE-OFF
Gebruiker kan het selecteren door RS232 commando
