Productdetails:
|
| Videobandbreedte: | 297MHz [10.2Gbps] | Steun Videoresolutie: | 1080p24/30/50/60.4Kx2K@30 |
|---|---|---|---|
| Inputhavens: | 4×HDMI, 5×IR-Ontvanger, 1×RS-232, 1xRJ-45 (Controle), 4x RS232 | Outputhavens: | 4×CAT5e/6/7, 4×IR-Zandstraler, 4×HDMI |
| Voeding: | 12 V/5 EEN GELIJKSTROOM (US/EU-NORMEN, VERKLAARDE CE/FCC/UL) | Afmetingen: | 440 mm (W)×200 mm (D)×45 mm (h) |
| Markeren: | de Matrijsswitcher van 297MHz HDBaseT,de Matrijsswitcher van 4X4 HDBaseT,De Matrijsswitcher van Ce HDMI |
||
1.Introduction:

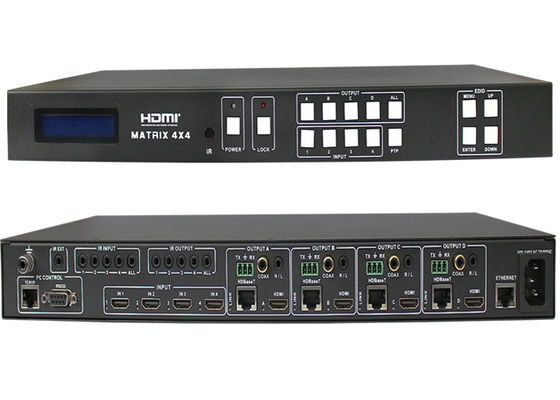

De Matrijs van HD BaseT 4x4 HDMI met de gelijktijdige output van CAT5e/6/7 en HDMI-verbindt vier HDMI-bronnen met acht vertoningen.
Deze matrijs kenmerkt vier HDMI-output en elke HDMI-output is weerspiegeld om een kat-Kabel output te verstrekken die gelijktijdig loopt.
Het steunt de transmissie van video (resoluties tot 1080p Volledige HD en 4Kx2K@30Hz) en ondersteunt hoge resolutie digitale audioformaten
zoals LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus en dts-HD Hoofdaudio.connect een Ontvanger van HD BaseT aan elk van de kat-Kabel output om het HDMI-signaal tot 328ft/100m (100m Versie) of 230ft/70m (70m versie) voor multi-ruimteconnectiviteit uit te breiden.
Het werkt met Blu-Ray-spelers, Settopboxxen, Home Theater-PCs, en spelconsoles die met een HDMI-vertoning verbinden.
Om het even welke bron is toegankelijk op elk moment door om het even welke vertoning door het via de geleverde Afstandsbediening van IRL te selecteren, rs-232, TCP/IP
of door de selectieknopen op het voorpaneel te gebruiken. Dit apparaat steunt Hoge Definitieaudio, en 3D signaalverenigbaarheid.
2.Features:
• HDMI1.4, HDCP 1,4 en volgzame DVI1.0;
• 3D steunen HDMI ervaren;
• Steunenresoluties van de resoluties van VGA~WUXGA en HD-van 480i~1080p~4Kx2K@30 afhankelijk van de EDID-montages;
• De afstanden van de steunentransmissie tot 328ft/100m (100m Versie) of 230ft/70m (70m versie) door CAT5e/6/7-kabel;
• Steunpoe fuction;
• Steunen de gelijktijdige output van HDMI en van de KAT;
• De matrijssysteem van steunen kan wideband IRL (30-60Khz), het vervoerkanaal van IRL voorwaarts of achterwaarts zijn;
• Steunen rs-232, afstandsbediening, op-paneelcontrole en TCP/IP-Controle;
• Steunen slim EDID beheer;
• Steunen LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus en Hoofd Audiotransmissie dts-HD;

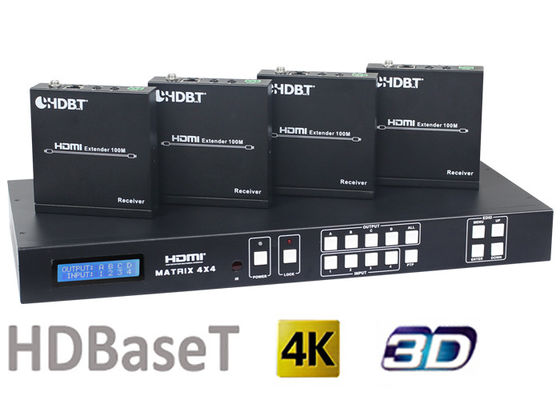

• De matrijsswitcher van HDMI1.4 4X4 HDBaseT met 4 PCs van 70 meters en 100 metershdmi HDBaseT ontvangers
3.Package inhoud:
4.Specifications van de matrijsswitcher van HDMI1.4 4X4 HDBaseT:
Videobandbreedte: 297MHz [10.2Gbps]
Steun Videoresolutie: 480i, 576i, 480p, 576p, 720p, 1080i,
1080p24/30/50/60.4Kx2K@30;
Inputhavens: 4×HDMI, 5×IR-Ontvanger, 1×RS-232,
1xRJ-45 (Controle), 4x RS232
Outputhavens: 4×CAT5e/6/7, 4×IR-Zandstraler, 4×HDMI
HDMI-schakelaar: Type A 19 speldwijfje
RJ-45-stekker: WE/SS 8P8C
de Zandstraler 3.5mm van schakelaar (TX en RX) IRL Receiver/IR
ESD het Model van het Beschermings menselijk-Lichaam:
± 8kV (Air-gap lossing)
± 4kV (Contactlossing)
Voeding: 12 V/5 EEN GELIJKSTROOM (US/EU-NORMEN,
Verklaarde CE/FCC/UL)
Afmetingen: 440 mm (W)×200 mm (D)×45 mm (h)
Gewicht: 1820 g
Chassismateriaal: Metaal
Silkscreenkleur: Zwart
Werkende Temperatuur: 0 ºF~104 ºF ºC~40 ºC/32
Opslagtemperatuur: −20 ºC~60 ºC/−4 ºF~140 ºF
Relatieve Vochtigheid: 20~ 90% (non-condensing) relatieve vochtigheid
Machtsconsumptie: 30 (maximum) W/0.5w (Reserve)
5. Verbindingsdiagram voor de matrijsswitcher van HDMI1.4 4X4 HDBaseT:
