Productdetails:
|
| HDMI-Naleving: | HDMI 1.4b | HDCP-Naleving: | HDCP 1,4 |
|---|---|---|---|
| Videobandbreedte: | 10.2Gbps | Analoge Audioformaten: | LPCM2.0 44.1KHz 48KHz |
| Inputhavens: | het Type A [19-speld wijfje] 1x SEVICER van 4x HDMI [Micro USB, Updatehaven] | Outputhavens: | het Type A [19-speld wijfje] 1x VGA [VGA-D] 1x van 1x HDMI Audio [3.5mm Stereo mini-Hefboom] |
| Markeren: | 4 de ingevoerde Vierling Multiviewer van Hdmi 4K,FCC 4K Vierling Multiviewer,1XVGA output HDMI Multiviewer |
||

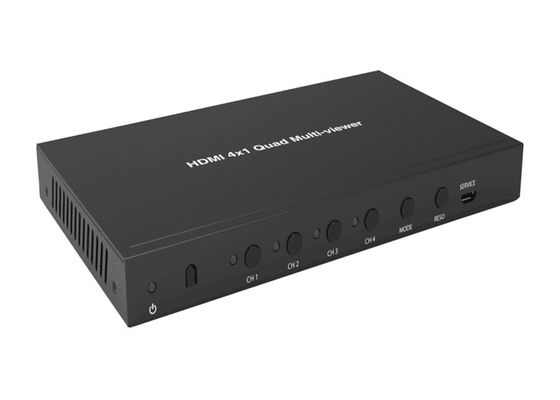

4 voeren hdmivierling 4K multiviewer met 1 output van x HDMI en 1 output van x in VGA
1. Inleiding:
Interfacetype: HDMI;
Hoeveelheid: 1 reeks;
Splitserskleur: Grijs;
Afmeting: ong. 189*90*25mm/6.7x3.2x0.9in;
2. Het pakket omvatte:
1 x 4 ingevoerde hdmivierling 4K multiviewer met 1 output van x HDMI en 1 output van x VGA;
1 x-Afstandsbediening;
1 de Machtsadapter van x gelijkstroom;
1 x-Gebruikershandleiding;
3. Specificaties
| Technisch | |
| HDMI-Naleving | HDMI 1.4b |
| HDCP-Naleving | HDCP 1,4 |
| Videobandbreedte | 10.2Gbps |
| Videoresoluties | 3840x2160@30Hz, 1920x1080@50/60Hz, 1280x720@50/60Hz, 1920x1200@60Hz, 1024x768@60Hz |
| Kleurdiepte | met 8 bits |
| Kleurruimte | RGB, YCbCr-4:4: 4, YCbCr-4:2: 2 |
| Analoge Audioformaten | LPCM2.0 44.1KHz 48KHz |
| ESD Bescherming |
Menselijk-lichaamsmodel: ±8kV (Air-gap lossing), ±4kV (Contactlossing) |

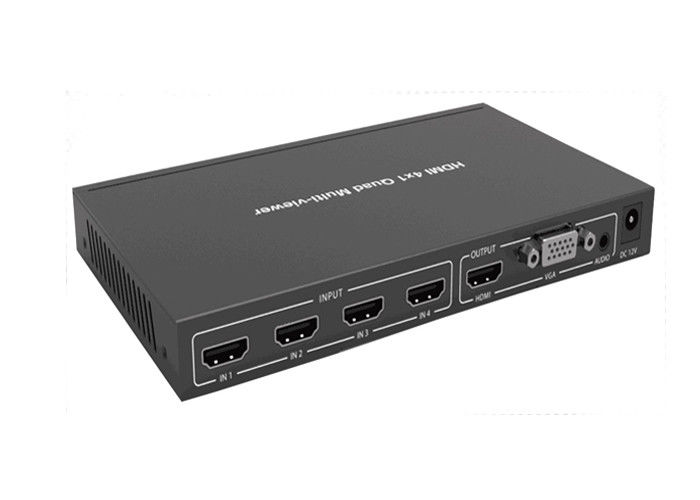

| Verbindingen | |
| Inputhavens |
het Type A van 4x HDMI [19-speld wijfje] 1x SEVICER [Micro USB, Updatehaven] |
| Outputhavens |
het Type A van 1x HDMI [19-speld wijfje] 1x VGA [VGA-D] 1x audio [3.5mm Stereo mini-Hefboom] |
| Mechanisch | |
| Huisvesting | Metaalbijlage |
| Kleur | Zwart |
| Afmetingen | 185mm (W)×128mm (D)×20mm (h) |
| Gewicht | 595g |
| Voeding |
Input: AC100~240V 50/60Hz, Output: DC12V/1A (US/EU-normen, verklaarde CE/FCC/UL) |
| Machtsconsumptie | (maximum) 7.68W |
|
Het werken Temperatuur |
0°C ~ 40°C/32°F ~ 104°F |
| Opslagtemperatuur | -20°C ~ 60°C/-4°F ~ 140°F |
| Relatieve Vochtigheid | 20~90% (non-condensing) relatieve vochtigheid |
| Productnaam | 4 voeren hdmivierling 4K multiviewer met 1 output van x HDMI en 1 output van x in VGA |
4. Weergavemodussen
De vierling multi-kijker heeft 5 weergavemodussen. Gelieve te zien de onderstaande detailbeschrijving.
WIJZE 1: De vierling multi-kijker zal afzonderlijk vier HDMI-input tonen. Druk het CH1/CH2/CH3/CH4-knopen op-paneel of het gebruiken van de afstandsbediening van IRL Bron 1/2/3/4 knopen aan het selecteren van inputbron, is het overeenkomstige op-paneellicht op.
WIJZE 2: De vierling multi-kijker verdeelt vier HD-input met zelfde grootte en vertoning op het scherm. Op-paneel vier lichten is. In het CH1-venster, kunt u het CH1-knoop op-paneel of het gebruiken van de afstandsbediening van IRL Bron 1 knoop aan cyclische selectie vier drukken inputbron. In het CH2-venster, kunt u het CH2-knoop op-paneel of het gebruiken van de afstandsbediening van IRL Bron 2 knoop aan cyclische selectie vier inputbron… enz. drukken.
De rest kan op dezelfde manier worden gedaan.
WIJZE 3: De vierling multi-kijker verdeelt vier input en de vertoning van HD op het scherm. Op-paneel vier lichten is. De verrichtingsmethode is hetzelfde als WIJZE 2.
WIJZE 4: De vierling multi-kijker verdeelt twee HD-input met zelfde grootte en vertoning op het scherm. De op-paneelch1/ch2 lichten is. In het CH1-venster, kunt u het CH1-knoop op-paneel of het gebruiken van de afstandsbediening van IRL Bron 1 knoop aan cyclische selectie vier drukken inputbron. Voor het CH2-venster, kunt u het CH2-knoop op-paneel of het gebruiken van de afstandsbediening van IRL Bron 2 knoop aan cyclische selectie vier drukken inputbron.
WIJZE 5: De vierling multi-kijker verdeelt vier input en de vertoning van HD op het scherm. Op-paneel vier lichten is. De verrichtingsmethode is hetzelfde als WIJZE 2.
7. Afstandsbediening
: Druk opnieuw deze knoop aan het plaatsen van reservewijze, druk deze knoop aan macht op de eenheid.
: Druk deze knoop aan het openen van of het sluiten van etalagekader.
Onderzoek. : Druk deze knoop aan de cyclische resolutie van de selectieoutput.
Wijze:
: Druk deze knopen aan
het selecteren van outputweergavemodus.
Bron:
1/2/3/4: Druk deze knopen aan het selecteren van inputbron.
: Druk deze knoop aan de cyclische bron van de selectieinput (Deze knoop kan slechts bij WIJZE 1 worden gebruikt).
Audio:
: Druk deze knoop aan de cyclische bron van de selectieinput (Deze knoop kan bij WIJZE 1 worden gebruikt slechts).
Audio:
: Stodde knoop.
: Druk deze knoop aan cyclische selectieaudio-uitvoer.
4 voeren hdmivierling 4K multiviewer met 1 output van x HDMI en 1 output van x in VGA
