HDMI 2x1 MultiViewer met PIT

1. Inleiding

Dit product is hoge prestaties 2 door 1 multi-Kijker. Het steunt twee Hoge van de bron definitieinput vertoning op het één scherm.

Als multi-Kijker, kan het op het één scherm op 4 wijzen tonen.

2. Eigenschappen

1. Volgzaam met HDMI 1.3a, HDCP 1,2;

2. Steunen gemultiplexte ingevoerde HDMI 2 en 1 output en 4 weergavemodussen;

3. Steunen tot Hoge de Definitieresolutie van 1080p;

4. Steunpulsteller omhoog, pulsteller benedenfunctie;

5. Resolutie van de steun de multioutput;

6. Steun digitaal audioformaat LPCM/AC3/DTS

3. Pakket

• De multi-Kijker van HDMI 2x1 - 1PCS
• 5V1A gelijkstroom-Machtsadapter - 1PCS
• Verrichtingshandboek - 1PCS

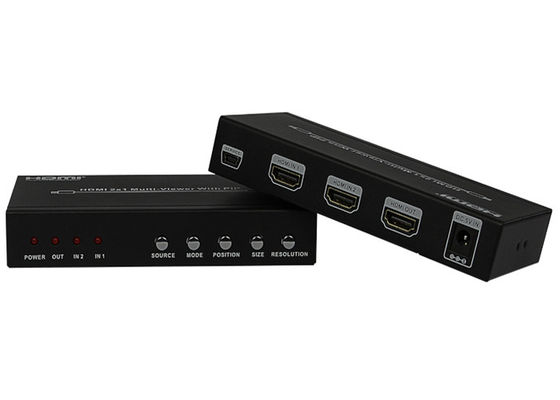

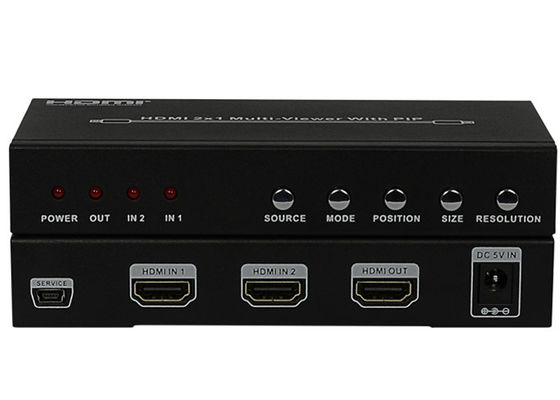

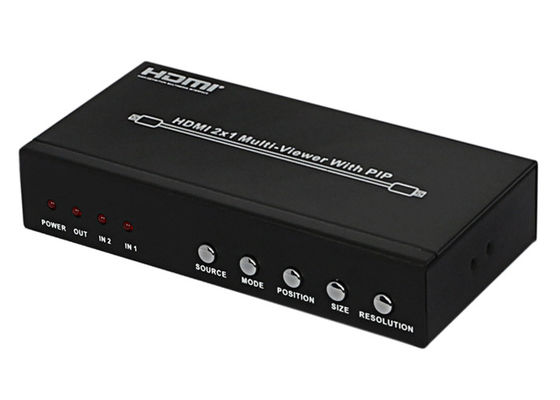

4.Produicts' beeld voor de multi-Kijker van HDMI 2x1 met PIT:

5. Specificaties

1.Video bandbreedte 225MHz [6.75Gbps]

2.Input havens 2 × HDMI (Vrouwelijk type)

3.Output havens 1 × HDMI (Vrouwelijk type),

4.Audio output PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1

5.Input resolutie 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz,

1080p24/30/50/60Hz, 800x600@60, 1024x768@60, 1280x720@60, 1920x1080@60;

Outputresolutie 1080p, 1080i, 720p, 1024x768,1360x768

6.ESD het model van het beschermings Menselijke Lichaam: ±8 kV (air-gap lossing) ±4 kV (contactlossing)

7. Voeding 5V/1A gelijkstroom (US/EU-normen, verklaarde CE/FCC/UL)

8. Afmetingen 70 mm (W)×140mm (D)×25 mm (h)

9. Gewicht 300 g

10. Chassis Materieel Metaal

11. De Zwarte van de Silkscreenkleur

12. Werkende Temperatuur 0 °C~40 °C/32 °F~104 °F

13. Opslagtemperatuur −20 °C ~ 60 °C/−4 °F ~140 °F

14. Relatieve Vochtigheid 20~ 90% (non-condensing) relatieve vochtigheid

15. Machtsconsumptie (Maximum) 10W

6. VerrichtingscontrolesenFuncties

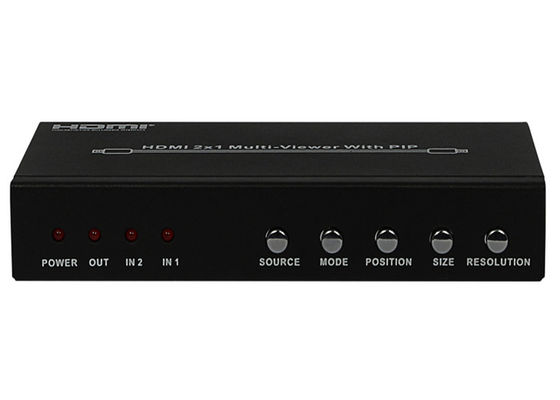

Voorpaneel

• DE MACHT LEIDDE: Dit rode leiden verlicht wanneer het apparaat wordt aangesloten aan voeding.
• DE OUTPUT LEIDDE: Dit rode leiden verlicht wanneer de TV-stop in overeenkomstige HDMI-output

Haven.

• IN2 LEIDDE: Dit rode leiden verlicht wanneer HDMI IN2 als hoofdbeeld wordt geselecteerd.
• IN 1 LEIDDE: Dit rode leiden verlicht wanneer HDMI IN1 als hoofdbeeld wordt geselecteerd.
• BRON: Druk de knoop om de inputbron te selecteren aangezien het hoofdbeeld, en de LEIDENE wil op de overeenkomstige inputbron wijzen.
• WIJZE: Druk de knoop om weergavemodus te selecteren. ※ Zie beschrijving 1.
• POSITIE: Druk de knoop om de positie van subbeeld te selecteren wanneer op PITwijze.
• GROOTTE: Druk de knoop om de grootte van subbeeld te selecteren wanneer op PITwijze.
• RESOLUTIE: Druk de knoop om de outputresolutie te selecteren.

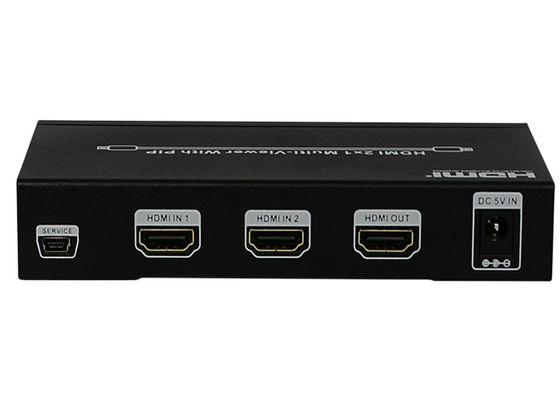

Achtercomité

• De DIENST: Verbonden met computer via RS232-hulpmiddel, en gecontroleerd via hostcomputersoftware.
• HDMI IN1: Deze groef is waar u de HDMI-bronoutput van DVD, PS3 verbindt.
• HDMI IN2: Deze groef is waar u de HDMI-bronoutput van DVD, PS3 verbindt.
• HDMI-OUTPUT: Deze groeven is waar u HDTV of de monitor aan HDMI-kabel aansluit.
• Gelijkstroom 5V IN: Stop de voeding van 5V gelijkstroom in de eenheid en sluit de adapter aan AC muurafzet aan.

7. Beschrijving 1 Wijzeinleiding:

1. Wijze 1: Één-Weergeven wijze

2. Wijze 2: PITwijze

3. Mode3: POP wijze A

4. Wijze 4: POP wijze B

8. Toepassingsvoorbeeld
