Productdetails:
|
| Kleurdiepte: | met 8 bits | Kleurruimte: | RGB, YCbCr-4:4: 4, YCbCr-4:2: 2 |
|---|---|---|---|
| Videoresoluties: | 3840x2160@30Hz, 1920x1080@50/60Hz, | ESD Bescherming: | Menselijk-lichaamsmodel: ±8kV (Air-gap lossing), ±4kV (Contactlossing) |
| Werkende temperatuur: | 0°C ~ 40°C/32°F ~ 104°F | Opslagtemperatuur: | -20°C ~ 60°C/-4°F ~ 140°F |
| Markeren: | 60hz vierling Hdmi Multiviewer,4x1 vierling Hdmi Multiviewer,Naadloze Switcher Functie HDMI Multiviewer |
||
Volledige 1080P en 3D de vierlinghdmi multiviewer 4k van 4k@60hz 4x1 met Naadloze Switcher van HDMI Functie
1.Introduction:
De de Vierling multi-Kijker van HDMI 4x1 is hoge prestaties met vier HD het schermsegmentatie en de naadloze schakelaar van de omschakelingsoutput.
Het kan het digitale videosignaal van 4HD op hetzelfde scherm tonen, en heeft een verscheidenheid van videosegmentatie, naadloze omschakeling
4 HD-inputsignaal synchroon. De controlemethodes van de schakelaar is flexibel, kan het via knoop en de controle van IRL worden geschakeld.
Het is een zeer praktische en stabiele schakelaar en gemakkelijk te installeren, kan in de grote projecten, de samenkomende zalen en andere plaatsen worden gebruikt.
2.Features:
*** Compatibele HDMI 1.3a, HDCP 1,2, input compatibele DVI 1,0 versie;
*** De controle van steunirl;
*** Steun 4 HDMI-input, 1 HDMI-output;
*** Steun 4 het schermsegmentatie van het kanalenhdmi signaal;
*** Steun 4 de naadloze omschakeling van het kanalenhdmi signaal;
*** Steun hoogste resolutie tot 1080P/60Hz;
*** Steunresolutie: 1080P, 720P, 1080i, 1024*768, 1360*768 etc.;
*** Ondersteun audio-uitvoerformaat: PCM2.0;
*** Steun standaard26awg kabel, input tot 15m/49ft, output tot 15m/49ft;
*** De machtsadapter van gelijkstroom 12 V/2 A;
*** Volledige 1080P en 3D de vierlinghdmi multiviewer 4k van 4k@60hz 4x1 met Naadloze Switcher van HDMI Functie;
3. Specificaties
| Technisch | |
| HDMI-Naleving | HDMI 1.4b |
| HDCP-Naleving | HDCP 1,4 |
| Videobandbreedte | 10.2Gbps |
| Videoresoluties | 3840x2160@30Hz, 1920x1080@50/60Hz, 1280x720@50/60Hz, 1920x1200@60Hz, 1024x768@60Hz |
| Kleurdiepte | met 8 bits |
| Kleurruimte | RGB, YCbCr-4:4: 4, YCbCr-4:2: 2 |
| Analoge Audioformaten | LPCM2.0 44.1KHz 48KHz |
| ESD Bescherming |
Menselijk-lichaamsmodel: ±8kV (Air-gap lossing), ±4kV (Contactlossing) |
| Verbindingen | |
| Inputhavens |
het Type A van 4x HDMI [19-speld wijfje] 1x SEVICER [Micro USB, Updatehaven] |
| Outputhavens |
het Type A van 1x HDMI [19-speld wijfje] 1x VGA [VGA-D] 1x audio [3.5mm Stereo mini-Hefboom] |
| Mechanisch | |
| Huisvesting | Metaalbijlage |
| Kleur | Zwart |
| Afmetingen | 185mm (W)×128mm (D)×20mm (h) |
| Gewicht | 595g |
| Voeding |
Input: AC100~240V 50/60Hz, Output: DC12V/1A (US/EU-normen, verklaarde CE/FCC/UL) |
| Machtsconsumptie | (maximum) 7.68W |
|
Het werken Temperatuur |
0°C ~ 40°C/32°F ~ 104°F |
| Opslagtemperatuur | -20°C ~ 60°C/-4°F ~ 140°F |
| Relatieve Vochtigheid | 20~90% (non-condensing) relatieve vochtigheid |
| Productnaam | Volledige 1080P en 3D de vierlinghdmi multiviewer 4k van 4k@60hz 4x1 met Naadloze Switcher van HDMI Functie |
4. Verrichtingscontroles en Functies voor volledige 1080P en 3D de vierlinghdmi multiviewer 4k van 4k@60hz 4x1 met HDMI
Naadloze Switcher Functie

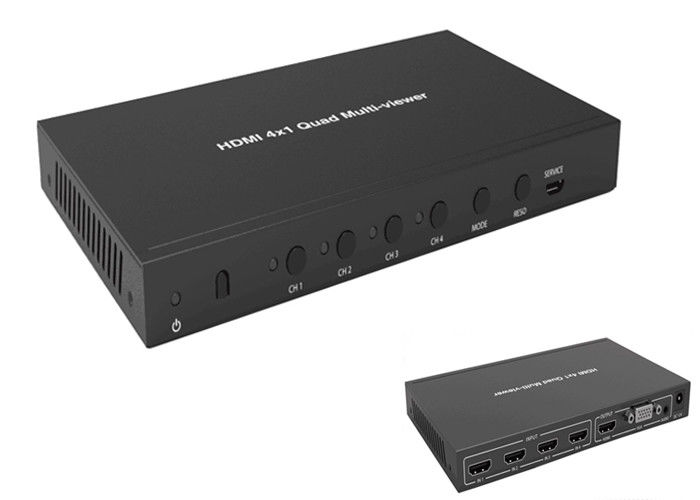

4.1 Front Panel
| Aantal | Naam | Functiebeschrijving |
| 1 | GELEIDE MACHT |
De LEIDENE wil verlicht groen wanneer de eenheid is het werken, rood wanneer de eenheid op reservewijze is. |
| 2 | IRL | De ontvangersvenster van IRL. Het keurt het afstandsbedieningsignaal van dit slechts apparaat goed. |
| 3 | CH1/CH2/CH3/CH4 knoop | Selecteert de knoop van het inputkanaal (te zien gelieve „6. Beschrijving van het weergavemodussen de“ detail). |
| 4 | WIJZEknoop | Druk deze knoop aan de cyclische output van de selectieweergavemodus (te zien gelieve „6. Beschrijving van het weergavemodussen de“ detail). Druk deze knoop tot 5s, is het outputscherm volledig scherm en gelijke aandeelvertoning. |
| 5 | RESO | Het cirkelen uitgezochte verschillende outputresolutie. Druk deze knoop tot 5s aan het openen van of het sluiten van het kader van de venstervertoning. |
| 6 | De DIENSThaven | Gebruikte ingebouwde programmatuurupdate. (Vervaardigings slechts gebruik.) |

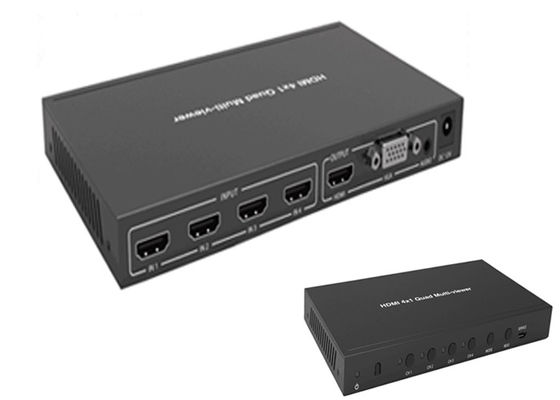

4.2 achtercomité
| Aantal | Naam | Functiebeschrijving |
| 1 | HDMI-INPUT |
Verbind met HDMI-bronapparaat zoals DVD speler of PS4. |
| 2 | HDMI-OUTPUT |
Verbind met HDMI-beeldscherm zoals TV of Projector met een HDMI-kabel. |
| 3 | VGA-OUTPUT | VGA-de outputhaven, dit signaal van de havenoutput is hetzelfde als de HDMI-outputhaven. |
| 4 | AUDIO-UITVOER |
Analoge audio-uitvoerhaven. (Nota: Als de HDMI-output WIJZE 1 is, volgt de audio-uitvoer de videoinhoud. Als de HDMI-output WIJZE 2/3/4/5 is, druk CH1/CH2/CH3/CH4 tot 5s aan het selecteren van audio-uitvoer of het gebruiken van afstandsbediening aan cyclische selectieaudio-uitvoer. De standaardstatus is CH1-het scherm audio-uitvoer.) |
| 5 | Gelijkstroom 12V | Stop de voeding van 12V/1A gelijkstroom in de eenheid en sloot de adapter aan een AC afzet aan. |
Volledige 1080P en 3D de vierlinghdmi multiviewer 4k van 4k@60hz 4x1 met Naadloze Switcher van HDMI Functie
