Productdetails:
|
| SDI Transmissietarieven: | 2,970 Gbps, 1,485 Gbps | SMPTE-Norm: | 425M Level A & B, 424M, 292M, 259m-c |
|---|---|---|---|
| SDI Kabelafstand: | 3G/HD/tot 100/200 meters met de kabel van BELDEN 1694A | HDMI-Kabelafstand: | 10m, 8/12-beetje |
| Machtsconsumptie: | 5W | Afmetingen: | 110mm (W)×288mm (D)×32 mm (h) |
| Gewicht: | 750 g | Chassismateriaal: | Metaal |
| Markeren: | de Convertor van 2.970Gbps HDMI,de Convertor van 5W HDMI,1.485Gbps SDI Convertor |
||

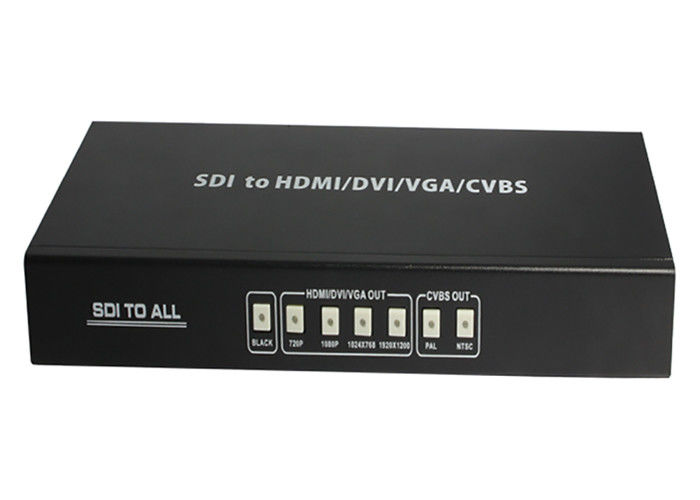

de Convertor van 2.970Gbps HDMI
ALLEN aan SDI Pulstellerconvertor
1. Inleiding
SDI aan AL Pulstellerconvertor laat signalen BR toe, HD en 3g-SDI om op HDMI/DVI/VGA/Composite-havenvertoning worden getoond. Dit betekent dat het nu gemakkelijker is voor beroeps om hun SDI signaal te verdelen en uit te breiden terwijl het geven van de capaciteit om het werk aangaande deze te tonen toont. Voorts dankzij L/R-audio-uitvoeren kunnen de gebruikers output analoge audioformaten terwijl het ontwerp 3g-SDI lijn-door aan gebruikers door gelijktijdig hen te laten inhoud op zowel SDI als HDMI/DVI/VGA/Composite-havenvertoningen tonen ten goede komt.
2. Eigenschappen
De signalen van de steuneninput BR-SDI, hd-SDI en 3g-SDI met auto-opsporing;
Steunen HDMI/DVI/VGA/Composite en SDI (omleiding) output gelijktijdig;
SDI de interface werkt bij bitrates van 2,970 Gbit/s, 2.970/1.001 Gbit/s,
1.485 Gbit/s, 1.485/1.001 Gbit/s en 270 Mb/s;
Steunensdi input-output afstand tot 100 meters (3g-SDI), 200
meters (hd-SDI), of 300 meters (BR-SDI);
Schaal om het even welk SDI signaal aan HDMI/DVI/VGA/Composite:
1. HDMI/DVI/VGA timing: 1280x720,1920x1080,1024x768,1920x1200;
2. Samengesteld formaat: VRIEND, NTSC;
Steunt SDI inputwijzen:
1. BR-SDI (SMPTE 259m-c, bij bitrates van 270 Mbit/s)
2. Hd-SDI (SMPTE 292M, bij bitrates van 1,485 Gbit/s en 1.485/1.001 Gbit/s)
3. 3g-SDI (SMPTE 424m/425m-ab, bij bitrates van 2,970 Gbit/s en
2.970/1.001 Gbit/s)
Ø het signaaloutput van het steunen Zwarte scherm;
Ø gelijkgemaakte en re-geklokte lijnoutput;
Ø alternatieve audio-uitvoer aan analoge 2CH;
Pakketinhoud
SDI aan AL Pulstellerconvertor 1pcs
12V/2.5A gelijkstroom-machtsadapter 1pcs
Verrichtingshandboek 1pcs
3. Specificatie
SMPTE-Norm ................................................ 425M Level A & B, 424M, 292M, 259m-c
SDI Transmissietarieven ..................................... 2.970Gbps, 2.970/1.001Gbps, 1.485Gbps,
1.485/1.001Gbps, en 270Mbps

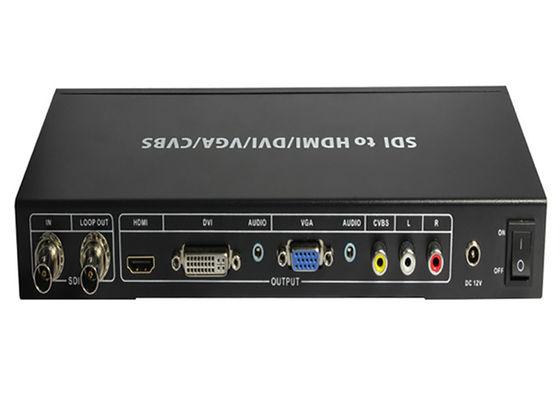

Inputhaven ........................................................... 1×BNC (sd/hd/3g-SDI)
Outputhaven ........................................................... 1×BNC (omleiding sd/hd/3g-SDI),
1×HDMI (Type A schakelaar),
1×DVI met Audio
1x VGA met Audio
1×Composite met R/L
ESD Bescherming .................................................. Menselijk-lichaamsmodel:
±8kV (air-gap lossing)
±4kV (contactlossing)
SDI Kabelafstand ............................................. 3G tot 100m (de Kabel van BELDEN 1694A)
HD tot 200m (de Kabel van BELDEN 1694A)
BR tot 300m (de Kabel van BELDEN 1694A)
Afmetingen .......................................................... 110mm (W)×288mm (D)×32mm (h)
Gewicht ........................................................................ 750g
Chassis Materieel ......................................................... metaal
Werkende Temperatuur .............................................. 0 ˚C~40 ˚C/32 ˚F~104 ˚F
Opslagtemperatuur .................................................. −20 ˚C~60 ˚C/−4 ˚F~140 ˚F
Relatieve Vochtigheid ........................................................ 20~90% (Non-condensing) relatieve vochtigheid
Machtsconsumptie ......................................................... 5W
