naadloze de matrijsswitcher van 4K 4x4 HDMI met videomuurcontrolemechanisme

ⅠProductinleiding

Het is een video verbindende bewerker van 4K, en het is ook naadloze switcher van 4x4 HDMI. Steunen tot 4K@60HZ-het verbinden

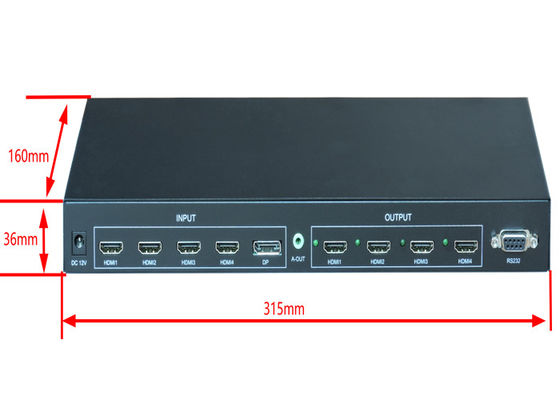

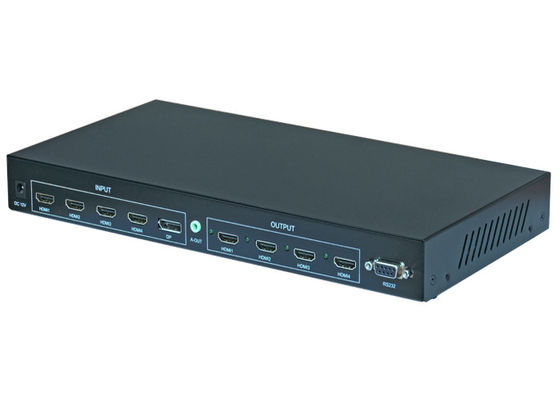

en de naadloze omschakeling van 4x4. Steun 4 HDMI, 1 DP-input en 4 HDMI output, DP-input kunnen slechts worden gebruikt voor

het verbinden.

ⅡHoofdfuncties

• Een machine omvat tegelijkertijd het verbinden en naadloze omschakelingsfuncties, en de functies kunnen vrij worden geselecteerd.
• Functie van de steun de naadloze omschakeling op matrijswijze.
• Steun 1x2, 1x3, 1x4, 2x1, 3x1, 4x1,2x2-wijze in het verbinden van functie
• Steun om het even welke het signaalomwenteling van de vertoningseenheid 180 graden.
• De functie van de randbeveiliging, verbindend horizontale wijzesteunen en verticaal die aanpassing verbinden;
• De matrijswijze steunt om het even welke output 4 het scherm gespleten vertoning;
• Steun 1 DP1.2, 1 HDMI2.0, 3 HDMI1.4-input, de resolutie tot 4K@60hz.
• 4 HDMI-output, de steunen 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* verwisselbaar 1200@60HZ van de outputresolutie;
• Steunafstandsbediening, RS232, chassisbesturingselement opdrachtknop;

ⅢGedetailleerde inleidingen

1, Inputsignalen

Steun 1 DP_1.2(4K@60hz),1HDMI_2,0, input 3_van HDMI_1,4(4K@30hz)

2, outputsignalen

Steun 4 de output_van HDMI_1,3, outputresolutie steunt 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* verwisselbaar 1200@60HZ;

Steun 1 3,5 mm audio-uitvoer om het geluid te verbinden.

3, het Verbinden, de omschakelingsfunctie van de matrijswijze

De gebruikers kunnen het verbinden van wijze of naadloze omschakelingswijze kiezen. DP-de input kan slechts in het verbinden van wijze worden gebruikt.

4, Naadloze omschakelingsfunctie

Functie van de het signaal4x4 kan de naadloze omschakeling van de steunhdmi input, en het om het even welk scherm aan vertoning 4 tegelijkertijd ook steunen inputsignalen.

5, Verbindend functie
De het verbinden van het product functie is geïntegreerd ontwerp, kan één enkele machine 4 HDMI signaal bereiken verbindend output, en één enkele machine kan diverse het verbinden wijzen zoals 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1, enz. plaatsen.

5.1 180 van de omwentelingsgraden functie

Steun om eender welke vertoningseenheid te plaatsen om 180 graden te roteren.

5.2 de functie van de randbeveiliging

Na het plaatsen van de verwerking van de randnaad, is een deel van het beeld verborgen, om het effect van geen misvorming en geen vervorming te bereiken.

6, controlemethode

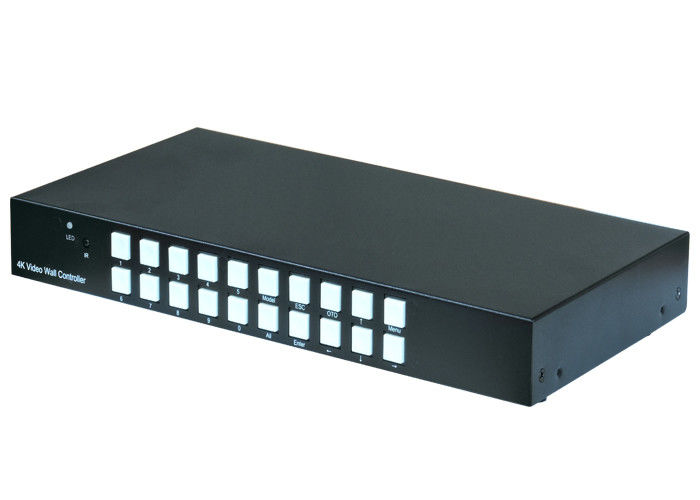

Het apparaat kan door de afstandsbediening, de chassisknopen, rs-232, en de centrale controle worden gecontroleerd.
