Productdetails:
|
| Inputhavens: | 16 × HDMI (Vrouwelijk type), 1x RS232 | Outputhavens: | 1 × HDMI (Vrouwelijk type), |
|---|---|---|---|
| Audio-uitvoer: | PCM2, 5.1, 7.1CH, Dolby 5,1, DTS5.1 | Inputresolutie: | 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| Outputresolutie: | 1080p, 1080i, 720p, 1024x768,1360x768 | ESD Bescherming: | ±8kV (Air-gap lossing), ±4kV (Contactlossing) |
| Voeding: | 12V/5A gelijkstroom (US/EU-normen, verklaarde CE/FCC/UL) | Afmetingen: | 440mm (W) ×200mm (D) ×45 mm (H) |
| Werkende Temperatuur: | 0°C ~ 40°C/32°F ~ 104°F | Opslagtemperatuur: | -20°C ~ 60°C/-4°F ~ 140°F |
| Markeren: | 16x1 HDMI MultiViewer,RS232 HDMI Multiviewer,16x1 het vierlingscherm Multiviewer |
||
Vierlingrs232 16x1 HDMI MultiViewer Naadloze Switcher ESD Bescherming
de multi-Kijker van 16x1 HDMI met Naadloze Switcher
1. Inleiding
Dit product is hoge prestaties 16 door 1 naadloze switcher van het multi-Kijkersverstand. Het steunt zestien Hoge van de bron definitieinput vertoning op het één scherm. Als switcher, kan het vrij ingevoerde zestien HD foutloos ook schakelen.
2. Eigenschappen
①de multi-Kijker van 1× 16×1 HDMI
②1× gebruikershandleiding
③Kabel 1× rs-232
④2× opzettende oren
⑤16 x DVI aan HDMI-kabel

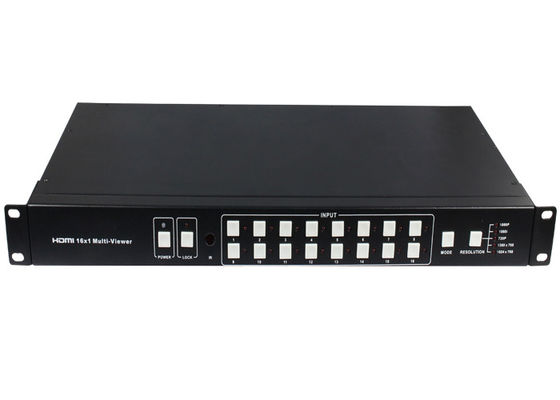

3. Beelden voor de multi-Kijker van 16x1 HDMI met Naadloze Switcher.
4. Specificaties
| Technisch | |
| Videobandbreedte | 2.25Gbps |
| Inputhavens | 16 × HDMI (Vrouwelijk type), 1x RS232 |
| Outputhavens | 1 × HDMI (Vrouwelijk type), |
| Audio-uitvoer | PCM2, 5.1, 7.1CH, Dolby 5,1, DTS5.1 |
| 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, | |
| Inputresolutie | 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| 1024x768@60, 1280x720@60, 1920x1080@60; | |
| Outputresolutie | 1080p, 1080i, 720p, 1024x768,1360x768 |
| ESD Bescherming | ±8kV (Air-gap lossing), ±4kV (Contactlossing) |
| Voeding | 12V/5A gelijkstroom (US/EU-normen, verklaarde CE/FCC/UL) |
| Afmetingen | 440mm (W) ×200mm (D) ×45 mm (H) |
| Gewicht | 1800g |
| Chassismateriaal | Metaal |
| Silkscreenkleur | Zwart |
| Werkende Temperatuur | 0°C ~ 40°C/32°F ~ 104°F |
| Opslagtemperatuur | -20°C ~ 60°C/-4°F ~ 140°F |
| Relatieve Vochtigheid | 20~90% (non-condensing) relatieve vochtigheid |
| Machtsconsumptie | 24W |
5. Verrichtingscontroles en Functies
| Aantal | Naam | Functiebeschrijving | ||||
| 1 | MACHT | Druk deze knoop om het on/off apparaat aan te drijven. | ||||
| De LEIDENE wil verlicht groen wanneer de macht is, | ||||||
| rood wanneer het op ‚Reserve‘ wijze is. | ||||||
| 2 | Druk deze knoop om alle knopen op het paneel te sluiten, | |||||
| SLOT | druk opnieuw om te openen. De rode LEIDENE wil verlicht | |||||
| wanneer de knoop wordt gesloten. In tegendeel, draaidark | ||||||
| wanneer open. | ||||||
| 3 | De ontvangersvenster van IRL | Ontvang IRL van het verre controlemechanisme. | ||||
| 4 | HDMI-inputselectie | Pers om de input van 1 tot 16 te selecteren. | ||||
| knoopgebied | ||||||
| 5 | WIJZE | Druk de knoop om weergavemodus te selecteren. | ||||
| 6 | RESOLUTIE | Druk de knoop om de outputresolutie te selecteren. | ||||
| Nr. | RESOLUTIE | |||||
| 1 | 1080P, Hoofdbeeldaudio | |||||
| 2 | 1080I, Hoofdbeeldaudio | |||||
| 3 | 720P, Hoofdbeeldaudio | |||||
| 4 | 1360x768, Hoofdbeeldaudio | |||||
| 5 | 1024x768, Hoofdbeeldaudio | |||||

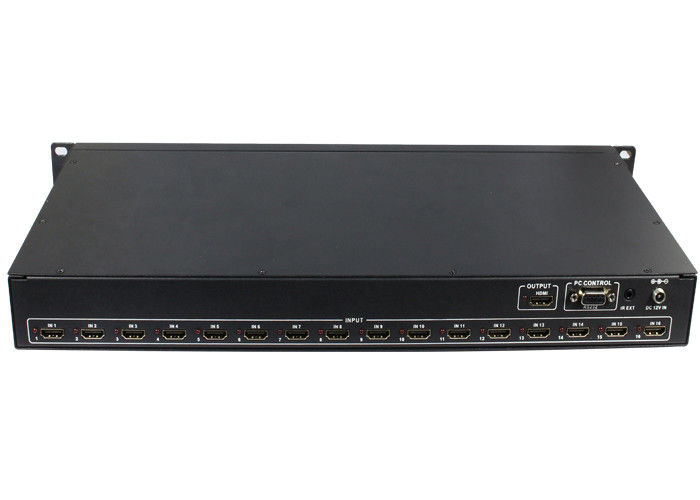

5.2 achtercomité
4/8
6. Detailbeschrijving van weergavemodus
De 16x1-multi-kijker heeft 4 weergavemodussen.
MODE1: De 16x1-multi-kijker zal scheiden de zestien HD input tonen, en nu is het naadloze switcher.
Input
MODE1-16×1 naadloze Switcher
MODE2: De 16x1-multi-kijker verdeelt vier HD ingevoerd in dezelfde grootte en de vertoning op het één scherm. En schakel nu de inputknoop op voorpaneel of ver IRL, de HDMI-outputaudio zal beantwoordend aan de geselecteerde inputbron.
IN9 IN13
MODE2-4×1-multi-Kijker
5/8
MODE3: De 16x1-multi-kijker verdeelt negen HD ingevoerd in dezelfde grootte en de vertoning op het één scherm. En schakel nu de inputknoop op voorpaneel of ver IRL, de HDMI-outputaudio zal beantwoordend aan de geselecteerde inputbron.
MODE3-9×1-multi-Kijker
MODE4: De 16x1-multi-kijker verdeelt zestien HD ingevoerd in dezelfde grootte en de vertoning op het één scherm. En schakel nu de inputknoop op voorpaneel of ver IRL, de HDMI-outputaudio zal beantwoordend aan de geselecteerde inputbron.
MODE4-16×1-multi-Kijker
