8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 Meter Uitvoerpoort

8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBASET 70 METER Outputpoort

1.Invoering

De8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBASET 70 METER OutputpoortOndersteunt 9 ingangen, waaronder 3 HDMI -poorten, 1 VGA (YPBPR/CVBS) en 1 DisplayPort, schalen naar HDMI en HDBASetOutputs (gespiegeld). Het biedt flexibiliteitstoepassing van audio, waaronder Unbalance Audio, MIC in en Line Out. De audioprocessor biedt auto-mixer- en auto-gainbesturing om achtergrondaudio te mixen of te verminderen om de belangrijkste audiobron te verbeteren. Het systeem kan eenvoudig worden bestuurd en geconfigureerd via Telnet, WebGUI, IR-afstandsbediening en RS-232. Deze schakel is een geschikte oplossing voor presentatiedoeleinden in de klas en de vergaderruimte.

2.Functies

• HDMI 2.0B, HDCP 2.2 -conform

• 3xhdmi, 1xvga (YPBPR/CVBS), 1XDisplayPort, 1xmic in, 4xunbalance audio -invoer

• HDMIAND HDBASET (70m) uitgangen (gespiegeld)

• HDMI/DP Video Resolutions tot 4K2K@60Hz (4: 4: 4), 4K2K@30Hz, 1080p@120Hz

• VGA -resoluties tot 1920x1200@60Hz

• Output resoluties tot 4k2k@30Hz

• Ondersteuning van automatische en handmatige schakelmodi

• Ondersteunt EDID -management

• Ondersteunt doorgang van PCM 2CH

• Aanraakpaneelknop, webgui, ir afstandsbediening, bureauplaat en RS-232-besturingselement

3.Pakketinhoud

• 1x5x1 4K60 Presentatie Switcher

• 1 x HDBT -ontvanger

• 2 x montageoren

• 1 x afstandsbediening

• 2 x IR -ontvangerkabel (met draaggolf)

• 2 x IR -emitterkabel

• 1x 24V/1A Power Adapter

• 1 x 3RCA (vrouwelijk) naar d-sub (mannelijke) kabel

• 1 x Gebruikershandleiding

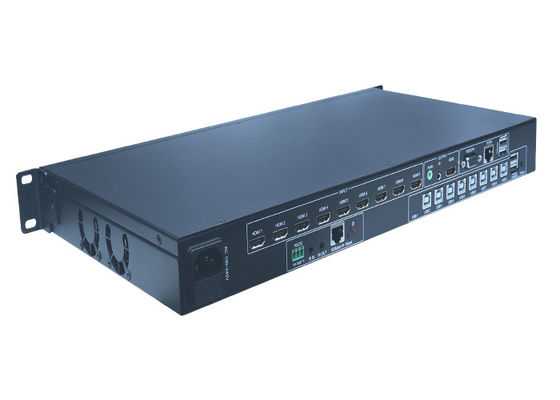

• Foto's voor8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBASET 70 METER Outputpoort ；

4.Specificaties

​

5.Bedieningsbesturing en functies

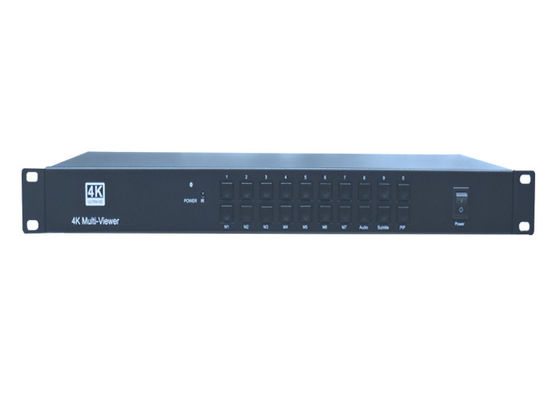

1.1Voorpaneel

❶ Aan / uit -knop en indicator:

Wanneer dit apparaat wordt geschakeld naar de stand -by -modus door op de aan / uit -knop te drukken, zal de indicator rood verlichten. Wanneer u schakelt naar de stroom op modus, zal de indicator blauw verlichten.

❷IR -venster:

Irsignal ontvangen van afstandsbediening.

❸Voerbronknoppen in:

Druk op deze knoppen voor bronselectie. De actieve bron wordt verlicht tot overeenkomstige indicatoren op het voorpaneel.

❹Bedieningsknoppen:

² Druk op de knop "OK/menu" onmiddellijk in de OSD. Vervolgens kan de gebruiker navigeren met de 4-weg pijlknoppen. Een nieuwe OSD -instelling wordt bevestigd door op de knop "OK/menu" te drukken.

² Druk op "Exit/auto" verlaat OSD wanneer OSD wordt weergegeven. Druk op "Exit/auto" gedurende 5 seconden om automatisch in-/uit te schakelen. Wanneer het knop -LED -lampje wordt ingeschakeld, betekent automatisch inschakelen.

² Druk op "MIC-/+" buttondecreases of verhoogde volume. Druk op "Vol +/-" Knop om het "mastervolume" te vergroten.

² Druk op "MIC-" en "MIC+" knoppen tegelijkertijd de Switcher HDMI/HDBT-uitgangsresolutie gereset op 720p/60.

² Druk op "Vol-" en "Vol+" knoppen tegelijkertijd vergrendelt/ontgrendel het voorpaneel, deze twee-knop-LED licht aan wanneer het voorpaneel is vergrendeld.

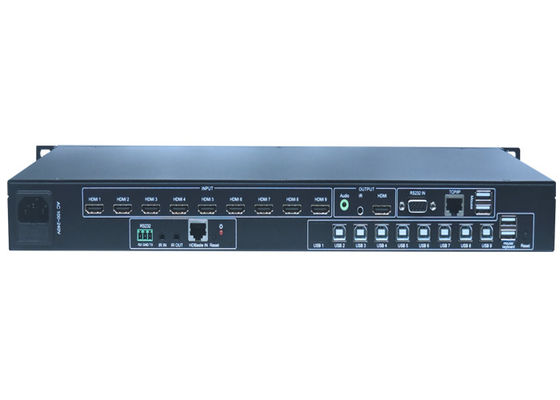

1.2Achterpaneel

❶

Controlepoorten:

• LAN:Deze poort is de link voor Web GUI -besturingselement; Maak verbinding met een actieve Ethernet -link met een RJ45 -beëindigde kabel.

• RS-232:Seriële besturingspoort, 3P Captive -schroefconnector, verbindt met een besturingsapparaat (zoals een computer) om de Switcher of een ander apparaat te bedienen dat is verbonden met de HDBT -ontvanger.

• Ir in:Verbindt met IR -ontvangerkabel (met draaggolf), om IR -signalen te ontvangen die zijn verzonden door hun externe of externe controller van andere invoer/uitvoerapparaat.

• IR OUT:Verbindt met IR -emitterkabel die wordt gebruikt voor het besturen van de lokale sourcedevice of de Switcher.

• Contact in:Deze invoerbesturing Reserving voor directe selectie van de broninvoer. Sluit de aardpen aan (mark alsop paneel) met het volgende pinnummer voor individuele bronnenselectie.

❷

Audiopoorten:

• UIT:De audio komt van de invoeraudio die overeenkomt met de geselecteerde videobron en gemengd met MIC -audio. Verbindt met versterker voor het uitzenden van audiobron.

• Ext1/ext2/ext3/ext4/ext5:Selecteer de externe analoge audio op OSD/WebGUI en voeg de audio in in HDMI1/2/3/DP/VGA -videobron en voer vervolgens uit naar weergave en analoge audio -uitvoerpoort. De VGA -bron selecteer de EXT5 als standaard audio -invoer.

• MIC in:Sluit de microfoon in voor de uitvoer van de audiobron.

• 48v/microfoon/lijn:

❸48V Phantom vermogensmodus (verbindt met fantoomcondensormicrofoon), MIC -modus (verbindt met dynamische microfoon- en elektrettencondensormicrofoon) en lijnmodus (verbindt met draadloze microfoon- of lijnaudio -ingang).

Uitgangspoorten

• HDBT OUT:Verbindt met compatibele ontvanger voor video- en / of audio -uitvoer. Ondersteuning 24V POC -functie.

• ❹HDMI OUT:Maak verbinding met een HDMI -display of AV -ontvanger voor video- en/of audio -uitvoer.

Invoerpoorten invoeren

Deze video -invoerpoorten bevatten 3 HDMI -ingangen, 1 weergavepoortinvoer en 1 VGA -ingang. VGA -poortondersteuning VGA-, YPBPR- en CVBS -indeling. Factory -standaard is VGA -indeling.

❺USB -poort
USB Port maakt verbinding met USB Flash Disk of andere opslag die het software -updatebestand bevat om de systeemfirmware bij te werken.

❻Stroom:

Sluit de 24V DC -voeding aan op het apparaat en sluit de adapter aan op een AC -stopcontact.

6. Connectiediagram

• Verbind HDMI-bronapparaten (bijv. DVD met blauwe röntgenfoto's) met HDMI-ingangspoorten van de Switcher met HDMI-kabel. Verbind VGA-bronapparaat (bijv. PC/NOTE-boek) met een VGA-ingangspoort van de Switcher met een VGA-kabel.

• Sluit het HDMI -display -apparaat aan op de HDMI -uitgangspoort van de Switcher met een HDMI -kabel.

• Sluit de UTP -kabel aan op de HDBT -ontvanger.

• Sluit de luidspreker, hoofdtelefoon of gespecialiseerde versterker aan op de audio -uitvoerpoort van de schakel.

• Sluit het besturingsapparaat (bijv. PC) aan op de RS-232-poort van de Switcher.

• Sluit de DC24V -stroomadapter aan op de stroompoort en stroom aan.
