9X1 4K2K 60Hz presentatie-switcher met HDMI-uitvoerpoort

9X1 4K2K 60Hz presentatie-switcher met HDMI-uitvoerpoort

1.Inleiding

De Multi-inputs met HDMI-uitvoer scalerbox ondersteunt 9 ingangen van 4xHDMI en 1xVGA ((YPbPr,CVBS).
De invoerbron is in staat om te schakelen en te schalen om resolutie aan te nemen en vervolgens over HDMI-uitgang te verzenden.
De HDTV-resolutie is haalbaar. Het systeem kan eenvoudig worden bediend en geconfigureerd door gebruik te maken van de knop van het paneel.
Deze scalerbox is een geschikte oplossing voor presentatie in klaslokalen en conferentieruimten.

2.Kenmerken

• Voldoet aan HDMI2.0/1.4b, HDCP2.2/1.4;

• Ondersteuning van meerdere ingangen: 4 x HDMI, 1 x VGA (YPbPr, CVBS);

• Ondersteunt HDMI-invoerresoluties tot 4K UHD 4:44 @ 50/60;

• Ondersteunt uitvoerresoluties tot 4K UHD 4:44 @ 60;

• Ondersteunen van twee inlaatschakelmodussen: automatisch of handmatig;

• ondersteuning van het beheer van EDID;

• De volgende onderdelen zijn bedoeld voor de toepassing van de volgende voorschriften:

• Het apparaat kan worden bediend via een touch-paneelknop, IR-afstandsbediening en RS-232;

• Ondersteuning voor het upgraden van USB-online-software;

3.Inhoud van het pakket

• 1xMulti-format Scaler Switcher

• 2xMontage oren

• 1x Afstandsbediening

• 1xIR-ontvangerkabel.

• 1x12V/1A stroomadapter

• 1x 3RCA (vrouwelijk) tot D-SUB (mannelijk) kabel

• 1x3.5mm jack ((mannelijk) naar 2RCA ((vrouwelijk) kabel

• 1xGebruikershandleiding

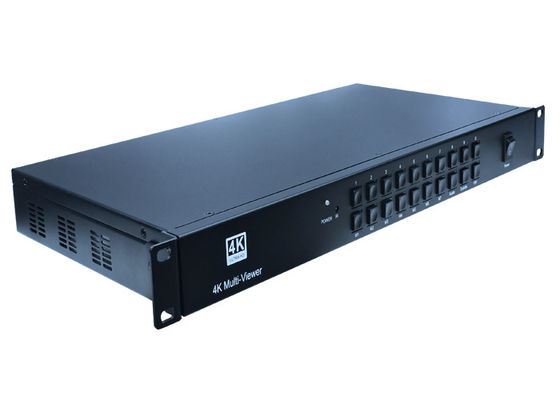

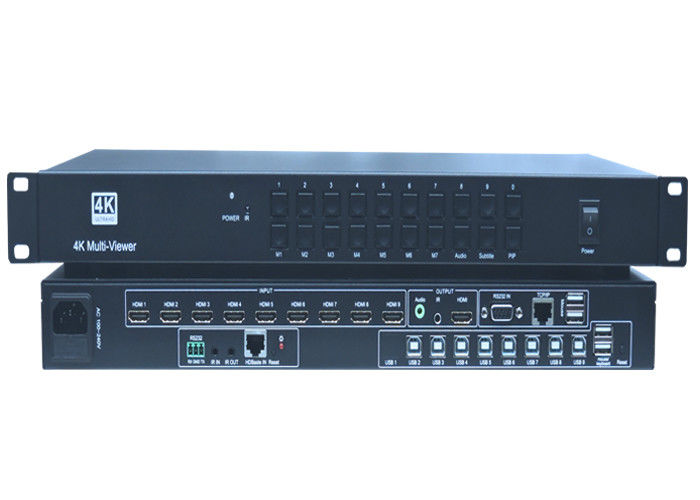

• Hieronder zijn foto's voor9X1 4K2K 60Hz presentatie-switcher met HDMI-uitvoerpoort

4.Specificaties

5. Beheersing en functies

1.1Voorpaneel

❶Inrichtingsknop en indicator:

Schakelt tussen stand-by en werkmodus. Wanneer dit apparaat in de stand-by-modus wordt geschakeld, wordt de indicator rood. Bij het schakelen naar werkmodus wordt de indicator blauw.
❷ IR-venster:
Ontvang IR-signaal van de afstandsbediening die wordt geleverd met een schakelaar.

❸Invoerbron en automatische knoppen:

Druk op deze knoppen voor het selecteren van de bron. De actieve bron zal licht naar de overeenkomstige indicatoren op het frontpaneel. AUTO knop voor automatische schakeling of handmatige schakeling modus,wanneer de indicator blauw wordt, schakelt het apparaat over op de automatische schakelmodus, wanneer de indicator uitgaat, schakelt het apparaat over op de handmatige schakelmodus.
❹Output Resolutie knoppen:
Druk op deze knoppen voor de keuze van de uitvoer resoluties. Selecteer tussen 4K60,4K30,

1080P60,720P60; voor meer andere oplossingen, gebruik de afstandsbediening of

RS-232 besturingsinstrumenten.

1.2Achterpaneel


❶Uitvoer:
Sluit aan op een HDMI-scherm of AV-ontvanger voor video- en audio-uitvoer.
L/R stereo audio-uitgang naar de analoge audio-invoerpoort van uw versterker.
❷Invoer:

De invoerpoorten zijn 4 HDMI & 1 VGA-invoerpoorten.

YPbPr, C-video en VGA-invoerformaten.

❸Beheersing:

USB
USB-poort verbindt met USB-flashdisk of andere opslag die de software bevat
update-bestand om de systeemfirmware te updaten.

RS232
Serial control port, 3p captive screw connector, verbindt met een besturingsapparaat (zoals
als een computer) om de scaler switcher te bedienen.

IR
verbinding met een IR-ontvanger om IR-signalen te ontvangen die worden verzonden door de IR-afstandsbediening of -afstandsbediening

besturingssysteem van een ander apparaat.

❹Vermogen:

Sluit de 12 V gelijkstroomtoevoer aan en verbind de adapter aan een wisselstroomstop.

❺Aan/uit:

Schakel aan/uit.


• ❶Druk op deze knop om de schakelaar aan te zetten of zet deze in de standby-modus.

• ❷Druk op deze knop om de geluidsuitgang te zwijgen of te schakelen.

• ❸Druk op deze knop om de VGA-invoer automatisch aan te passen;

• ❹Druk op deze knoppen om de invoerbronnen te selecteren.

• ❺Druk op deze knop om de HDMI-uitvoerresolutie te selecteren. (Druk 5 seconden of langer ingedrukt, dan wordt de HDMI-uitgangsresolutie opnieuw ingesteld op 720p60Hz.)

• ❻Menubuttons:
  MENU: druk op Enter in OSD-menu.

EXIT: druk om uit het OSD-menu te gaan.
OK: bevestigknop.

Opwaartse/DWON/LEFT/RIGHT-knop: voor het instellen van de OSD-waarde.

• ❼VOL-/+:verminderen of verhogen van het geluidsvolume, MIC-/+: Niet gebruikt.

6- Verbindingsdiagram
