Ik.de installatie-instructies

Om u kostbare tijd te besparen, introduceert deze handleiding geen gezond verstand.

gebruik van elektrische apparaten, volg het gezonde verstand van gewone elektrische apparaten.

Voordat u het apparaat gebruikt, leest u de gebruiksaanwijzingen zorgvuldig door zodat u snel

kennis te nemen van de inbedrijfstelling en het gebruik van het hulpmiddel.

II. de installatiestappen

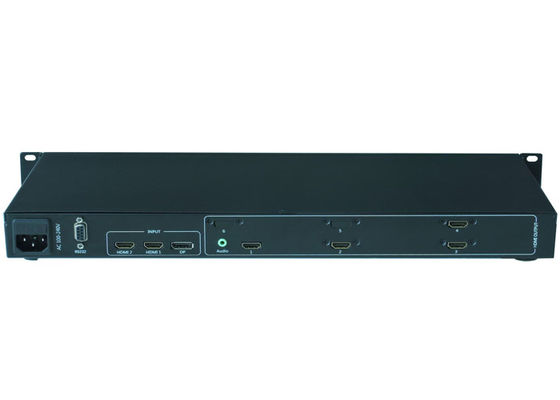

1. Sluit de HDMI-uitgang van de splicingprocessor aan op de HDMI-ingang van het vloeibare kristal

een display-eenheid en elke display-eenheid kan worden aangesloten op een HDMI-uitgangspoort van de splicingprocessor;

2. Verbind de te tonen signaalbron met een van de HDMI1, HDMI2 en DP-interfaces;

3De eerste keer dat u de video wall controller instelt, moet u verbinding maken met de RS232 interface

van de video wall controller via de seriële kabel.

Het installatieschema is als volgt:

stroom aan

Nadat de bovenstaande kabels zijn aangesloten, wordt de stroomvoorziening van 100-240 V wisselstroom aangesloten, wordt de schakelaar van het apparaat ingeschakeld,

het vermogensindicatorlicht is rood en de inrichting in werking is;

Instellingen voor communicatie met de software

Het eerste gebruik van de 4K video wall controller moet worden gedebogged door software volgens de werkelijke regeling

Voor de debugging moeten de besturingssoftware en het apparaat normaal communiceren.

De volgende is de communicatieinstelling:

Open de map Software binnen de CD en kopieer het naar de computer harde schijf, open het VideoWallcontrol.exe bestand binnen,

en vervolgens de volgende interface verschijnt;
