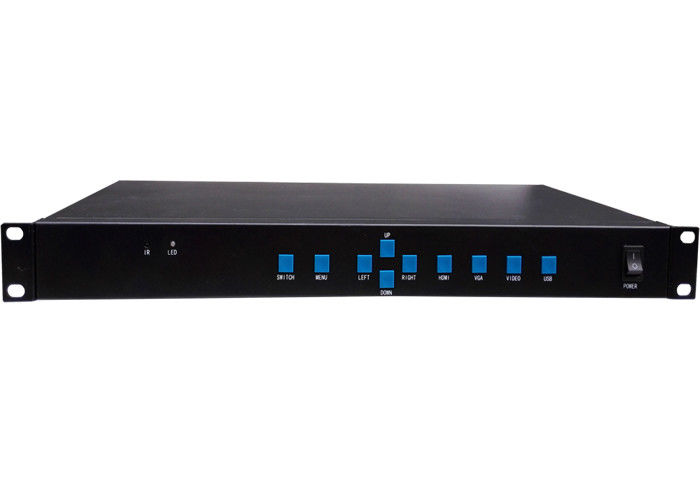

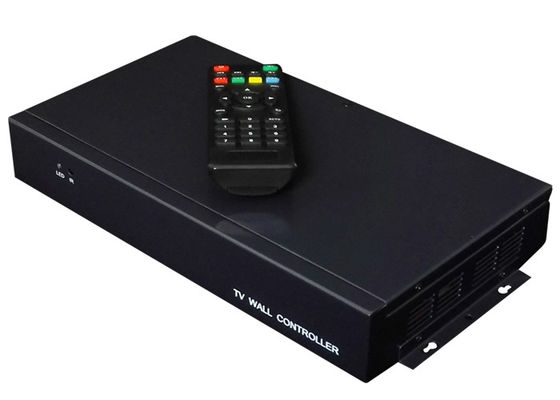

1 het ingevoerde Controlemechanisme 3X3 van de 9 Outputlcd Videomuurschermen met IRL RS232

1 het ingevoerde Controlemechanisme 3X3 van de 9 Outputlcd Videomuurschermen met IRL RS232

1. Productinleiding:

controlemechanisme 3×3 2×4 4×2 van de 9 kanalen is het videomuur een professionele videomuurbewerker aan

verdeel videosignaal aan veelvoudige TV-monitors voor het verbinden van vertoning. Het steunt HDMI DVI

De input van VGA USB, u kan schakelen om vertoning één van hen naar believen te selecteren.

2. Functieinleiding:

2.1 het multi-schermmodel

De gebruiker kan outputmodules verhogen of verminderen gepast om modulair ontwerp goed te keuren. En enige machine

kan 25 maximumhdmi gezamenlijke signaaloutput met verenigbaarheidsdvi protocol. Het kan onbeperkt realiseren

verbinding door cascadeverbinding; Volgens de gebruikersvraag, kan de enige machine worden aangepast

diverse soorten het multi-schermpatronen zoals 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2 ect.

2.2 inputsignaal

Het kan 4 inputsignaal in totaal steunen bestaat uit 1 samengestelde video, 1 VGA, 1 HDMI, 1 USB; en

HDMI en USB zetten met audio en video het decoderen funtion, samengesteld video en VGA-signaal om

voeg relevante audio-interface toe. Wat meer, al input videosignaal is kan aan met audio-uitvoer overschakelen

in synchronisatie. Na is het interfacediagram:

2.3 spiegelfunctie

Ben met gemeenschappelijke het multi-schermbewerker vergelijkbaar, kan het realiseren 180°mirror functie naar ten val brengen

elke enige vertoningseenheid. Het zal scherp het hiaat van LCD verbinding verminderen, wat beeld maken

levendiger als LCD TV 180°toward boven rij wanneer gebruikers gezamenlijke gewone LCD TV ten val brengt.

Na getoond:

De specificaties van 1 voeren 9 Outputlcd Videomuurcontrolemechanisme 3X3 met IRL RS232 in:

De systeemtopologie van 1 voerde Controlemechanisme 3X3 van de 9 Outputlcd het Videomuurschermen met IRL RS232 in:
