Productdetails:
|
| productnaam: | 5x2 videobewerker 10 TV van TV van het Muurcontrolemechanisme USB/HDMI/VGA/AV toont het scherm verbi | Inputsignaal: | VGA, HDMI, Video, USB |
|---|---|---|---|
| Outputsignaal: | 10 x HDMI output | Audio: | 3.5 de audio-interface, steunt links en juiste kanalen en stereo, AV-signaalschakelaar synchroon |
| Controlewijze: | Verre、 het gevalsleutel van RS232、 | Voeding: | AC 100 tot 240 V |
| Macht: | 20W | Afmetingen (1U): | 1U 19 duim standaardkrat, 442mm (L) *45mm (H) *242mm (W) |
| Gewicht (1U): | 2.5KG | ||
| Markeren: | 5x2 LCD Videomuurcontrolemechanisme,1U LCD Videomuurcontrolemechanisme,5x2 Video de Muurbewerker van TV |
||
5x2 LCD de Videobewerker van TV van USB HDMI VGA Videoav van het Muurcontrolemechanisme

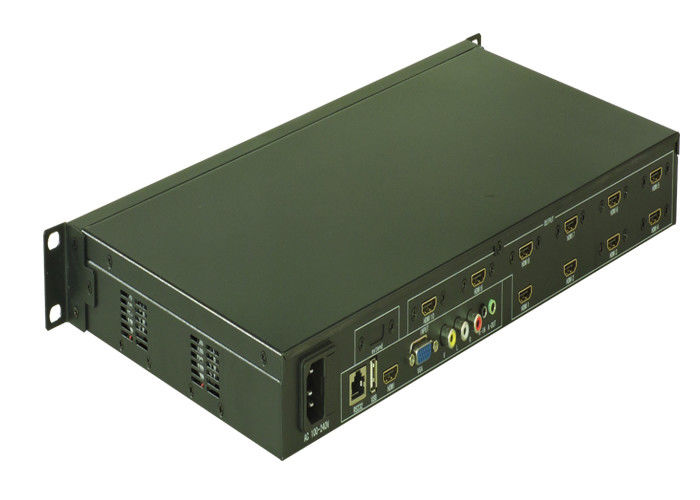

5x2 videobewerker 10 TV van TV van het Muurcontrolemechanisme USB/HDMI/VGA/AV toont het scherm verbindend voor LED/LCD-Vertoning
1, Productinleiding:
5x2 videobewerker 10 TV van TV van het Muurcontrolemechanisme USB/HDMI/VGA/AV toont het scherm verbindend voor LED/LCD-Vertoning
wordt ontworpen om een echt modulaire video de muurbewerker van in/out te zijn, om te vangen, zet de ADVERTENTIE om, leidt, verdeelt alle-formaatsignaal aan veelvoudige videomuur, met inbegrip van LCD TV, DLP, Plasma, enz., terwijl het handhaven van een waar digitaal signaal.
Omvat het Video de Muurcontrolemechanisme van lm-TV10 2x5 met vele verschillende videointerfaces, HDMI, VGA, AV, en het is kan video (als RMVB), audio (als MP3), Foto (als JPG) alleen door USB-interface decoderen. elke video met audio kan samen worden geschakeld. de outputhdmi interface, resolutie is 1080P of 720P, choosen door gebruiker.
5x2 videobewerker 10 TV van TV van het Muurcontrolemechanisme USB/HDMI/VGA/AV toont het scherm verbindend voor LED/LCD-Vertoning
Het videomuurcontrolemechanisme kan door ver, knoop en RS232 worden gecontroleerd.
2, Functieinleiding:
1, het multi-Schermmodel
De gebruiker kan outputmodules verhogen of verminderen gepast om modulair ontwerp goed te keuren. En de enige machine kan 25 maximumhdmi gezamenlijke signaaloutput met verenigbaarheidsdvi protocol. Het kan onbeperkte verbinding door cascadeverbinding realiseren; Volgens de gebruikersvraag, kan de enige machine aangepaste diverse soorten het multi-schermpatronen zoals 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2 zijn ect.
2, Inputsignaal

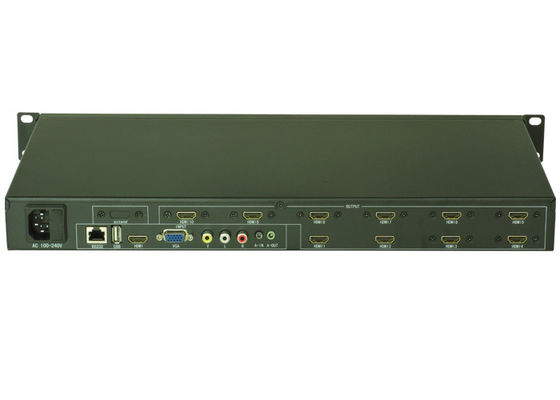

Het kan 4 inputsignaal in totaal steunen bestaat uit 1 samengestelde video, 1 VGA, 1 HDMI, 1 USB; en HDMI en USB-de interface met audio en video het decoderen funtion, samengesteld video en VGA-signaal voegen relevante audio-interface toe. Wat meer, al input videosignaal is kan aan met audio-uitvoer in synchronisatie overschakelen. Na is het interfacediagram:
3, Spiegelfunctie
Ben met gemeenschappelijke het multi-schermbewerker vergelijkbaar, kan het realiseren 180°mirror functie naar elke enige vertoningseenheid ten val brengen. Het zal scherp het hiaat van LCD verbinding verminderen, wat beeld levendiger maken als LCD TV 180°toward boven rij wanneer getoonde gebruiker gezamenlijke gewone LCD TV.Following ten val brengt:
Vóór omverwerping na omverwerping
4, Randblanking functie
Zonder rand lege functie, heeft al gezamenlijke vertoningseenheid kaderhiaat, wat beeldtrekkracht maken omhoog in visie en het voelen scheuren onnatuurlijk; Beeld natuurlijker en het levendig zonder transformatie en trekt na rand leeg proces. Na zijn vergelijkingsdiagram;
Zonder randblanking functie na randblanking proces
5, USB brengen functie over
Het product kan USB steunen overbrengt en gezamenlijke functie. Na het beëindigen van LCD gezamenlijke basisfunctie, kan de gebruiker video of beeld slechts plaatsen gezamenlijk patroonspel. Het is eenvoudig en nuttig, geen behoefte extra toewijzing een computer of ander uitzendingsmateriaal, slechts wij moet doen zijn tussenvoegsel een u-schijf bij USB-interface in ons product proces multi-sceen.
6, Zeer belangrijke Functie
*** Veelvoud die functies met 9 HDMI-output verbinden (3×3, 2×4, 4×2)
*** Veelvoudig videoinputsignaal met 1 HDMI, 1 DVI, 1 VGA, 1 USB
*** De functie van de steunspiegel
*** Het maskerfunctie van steunedage
*** Steun RS232 en afstandsbediening
| video | |
| protocol | Steunhdcp1.3 protocol, steunhdmi1.3 protocol, compatibel met dvi1.0-protocol |
| Aanwinst | 0 dB |
| Interfacebandbreedte | 2.25Gbps (6.75Gbps-totaal, 2.25Gbps per kleur) |
| Maximumsteunresolutie |
HDPC: 1920x1200P@ 60_24bit, HDTV: 1920x1080P@60_36bit |
| Beetjeklok jitter | <0> |
| De tijd van de beetjestijging | <0> |
| De tijd van de beetjedaling | <0> |
| Maximumtransmissievertraging | 5nS (±1nS) |
| Omschakelingssnelheid | 200 NS (maximumtijd) |
| Videoinput | |
| interface | Vga/een dvi-d/hdmi-vrouwelijke interface |
| Signaalsterkte | T.M.D.S +/- 0.4Vpp |
| impedantie | 50 Ω |
| Ga edid binnen | Edid levende rewritable |
| Geadviseerde maximuminputafstand | Minder dan 40 meters in 1920x1080@60 (geadviseerd gebruik van de verklaarde Speciale draad van HDMI, zoals de draad van Molex TM) |
| Videooutput | |
| interface | Vga/een dvi-d/hdmi-vrouwelijke interface |
| impedantie | 50Ω |
| Geadviseerde maximumoutputafstand | Minder dan 10 meters in 1920x1200@60 (geadviseerd gebruik van verklaarde HDMI-Specifieke draden zoals de draden van Molex TM) |
| Controletype | |
| Periodieke besturingsinterface | Rs-232, 9 speld mannelijke en vrouwelijke D-type interface |
| Baudrate en protocol | Baudrate: 9600, gegevensbeetjes: 8 beetjes, eindebeetjes: 1, geen pariteit |
| De periodieke structuur van de controlehaven | 2 = TX, 3 = RX, 5 = GND |
| specificatie | |
| voeding | 100VAC ~ 240VAC, 50/60 Herz, internationale aanpassingsvoeding |
| temperatuur | Opslag en gebruikstemperatuur: -20° ~ +70° |
| vochtigheid | Opslag en gebruiksvochtigheid: 10% ~ 90% |
| Chassisgrootte | Behoudens daadwerkelijk model |
| productgewicht | Behoudens daadwerkelijk model |
| Beteken tijd tussen mislukkingen | 30.000 uren |
| Garantie | 1 jaar vrije garantie, levenonderhoud |
Geval zeer belangrijke pers
7, Afstandsbedieningfunctie
De afstandsbediening is exclusieve aanpassing voor, is elke functie van de het multi-schermbewerker volledig in overeenstemming met het verre sluiten en de markt kan niet het kopen. Verre cotroller keurt super-sensitive ontwerp goed, zodat is het afstandsattainability 7 tot 10 meters, en het kan alle functies van het multi-schermbewerker, zoals montages, schakelaar vervullen, aanpassen. Zoals het volgende beeld toont:
8, Systeemtopologie
