1 voerde 6 outputlcd videomuurcontrolemechanisme met RS232-controle in

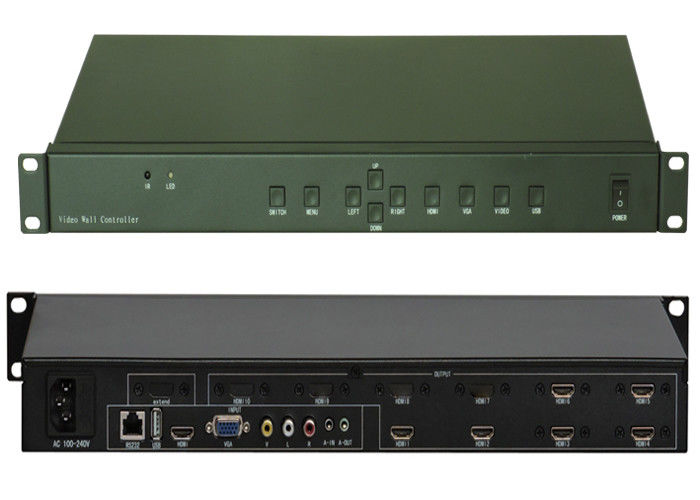

1, Productinleiding:

De DOOS is een HD-het multi-schermbewerker wat speciaal LCD TV beogen, ultra-Engte het zijlcd scherm, projector, 2 tot 25 HDMI output het stikken volgens de gebruikersvraag kan aanpassen en onbeperkte verbinding door cascade kan aanpassen. Het product die high-definition verwerkingsspaander met behulp van, zodat het kan 1080P-signaal voor output of input steunen en kan ondertussen 1 samengestelde video, 1 VGA, 1USB, 1 HDMI aan input steunen, en al inputsignaal kan op de vertoning van het het multi-schermproces overschakelen, audio en verwante video ook output gelijktijdig.

2, Functieinleiding:

1, het multi-Schermmodel

De gebruiker kan outputmodules verhogen of verminderen toe te schrijven aan tk-DOOS goedkeurt modulair ontwerp. En de enige machine kan 25 maximumhdmi gezamenlijke signaaloutput met verenigbaarheidsdvi protocol. Het kan onbeperkte verbinding door cascadeverbinding realiseren; Volgens de gebruikersvraag, kan de enige machine aangepaste diverse soorten het multi-schermpatronen zoals 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2 zijn ect.

2, Inputsignaal

Het kan 4 inputsignaal in totaal steunen bestaat uit 1 samengestelde video, 1 VGA, 1 HDMI, 1 USB; en HDMI en USB-de interface met audio en video het decoderen funtion, samengesteld video en VGA-signaal voegen relevante audio-interface toe. Wat meer, al input videosignaal is kan aan met audio-uitvoer in synchronisatie overschakelen. Na is het interfacediagram:

3, Spiegelfunctie

Ben met gemeenschappelijke het multi-schermbewerker vergelijkbaar, kan de tk-DOOS realiseren 180°mirror functie naar elke enige vertoningseenheid ten val brengen. Het zal scherp het hiaat van LCD verbinding verminderen, wat beeld levendiger maken als LCD TV 180°toward boven rij wanneer getoonde gebruiker gezamenlijke gewone LCD TV.Following ten val brengt:

Vóór omverwerping na omverwerping

4, Randblanking functie

Zonder rand lege functie, heeft al gezamenlijke vertoningseenheid kaderhiaat, wat beeldtrekkracht maken omhoog in visie en het voelen scheuren onnatuurlijk; Beeld natuurlijker en het levendig zonder transformatie en trekt na rand leeg proces. Na zijn vergelijkingsdiagram;

Zonder randblanking functie na randblanking proces

3, Systeemtopologie
