Productdetails:
|
| VGA: | HD15 interface en verbinding met 1 audio-interface van 3,5 Steun 640*480/85HZ aan 1920*1200/60HZ | HDMI: | HDMI 1,4 (HDCP 1,3) DVI 1,0, HDMI bedt audio in |
|---|---|---|---|
| Video: | Automatische identificatie STetem van de VRIEND、 van NTSC en SECAM, verbinding met 1 audio-interface | USB: | De standaardinterface van 2,0, kan u-schijf opnemen, audio inbedden; Steun video、 beeld、 MP3、 TXT |
| Audio: | 3.5 de audio-interface, steunt links en juiste kanalen en stereo, AV-signaalschakelaar STnchronously | Controlewijze: | Het gevalsleutel van IRL、 |
| Voeding: | AC: 100 tot 240 V | Macht: | 20w |
| Afmetingen (1U): | 1U 19 duim standaardkrat, 442mm (L) *45mm (H) *242mm (W) | Gewicht (1U): | 2.5kg |
| Inputhaven: | 1 haven van de kanaalhdmi input | Outputhaven: | 9 havens van de kanalenhdmi output |
| Markeren: | Video de Muurcontrolemechanisme van 20W HDMI,Lengte 442mm Video de Muurcontrolemechanisme van HDMI,de Muurcontrolemechanisme van 20W HDMI |
||
Het multicontrolemechanisme With Artistic Freedom van de Hoek20w HDMI Videomuur
I. de installatieinstructies
om uw kostbare tijd te besparen, introduceert dit handboek geen gezond verstand van gemeenschappelijk
gebruik van elektrische apparaten,
gelieve te volgen het gezond verstand van gemeenschappelijke elektrische apparaten. Alvorens het apparaat te gebruiken,
gelieve te lezen zorgvuldig de werkende instructies zodat u snel kunt vertrouwd worden
met het opdragen en het gebruik van het apparaat.
II. de installatiestappen

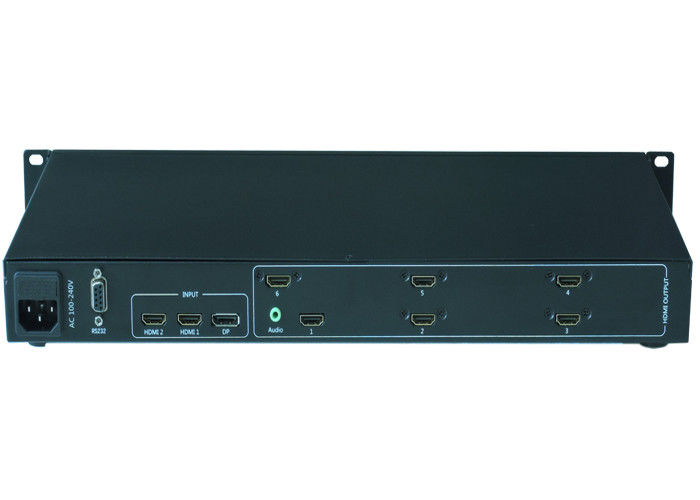

1. Verbind de HDMI-output van de verbindende bewerker met de HDMI-inputhaven van de liquid crystal displayeenheid,
en elke vertoningseenheid kan met om het even welke HDMI-outputhaven van de verbindende bewerker worden verbonden;
2. Verbind de signaalbron dat aan om het even wie van de interfaces van HDMI1 moet worden getoond, van HDMI2, en DP-;
3. De eerste keer u opstelling het videomuurcontrolemechanisme, u moet met de RS232-interface van verbinden
het videomuurcontrolemechanisme door de periodieke kabel.
Het installatiediagram is als volgt:
III. macht
Nadat de bovengenoemde kabels worden verbonden, stop in de voeding van 100-240V AC,

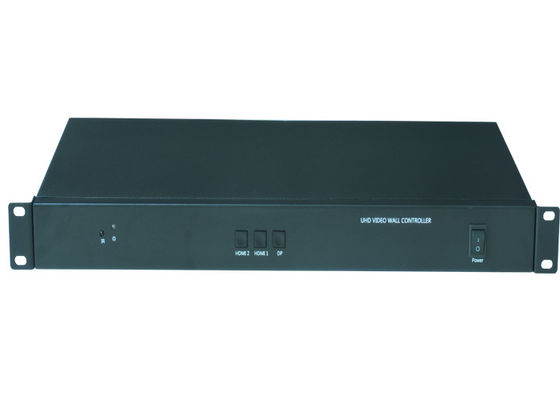

zet de machtsschakelaar van het apparaat aan,
het licht van de machtsindicator is rood, en het apparaat is in werkende staat;
Ⅳ. Technische Parameters
| Naam | Specificatie |
| Inputsignaal | |
| VGA |
HD15 interface en verbinding met 1 audio-interface van 3,5 Steun 640*480/85HZ aan 1920*1200/60HZ |
| HDMI | HDMI 1,4 (HDCP 1,3) DVI 1,0, HDMI bedt audio in |
| Video | Automatische identificatie STetem van NTSC, VRIEND en SECAM, verbinding met 1 audio-interface van 3,5 |
| USB |
De standaardinterface van 2,0, kan u-schijf opnemen, audio inbedden; Steunvideo, beeld, MP3, TXT |
| Outputsignaal | Tot 9 HDMI-signaaloutput kan met een outputresolutie worden aangepast van tot 1920x1080@60HZ. |
| HDMI-interface | |
| Audio | 3.5 de audio-interface, steunt links en juiste kanalen en stereo, AV-signaalschakelaar STnchronously |
| anderen | |
| Controlewijze | IRL, gevalsleutel |
| Voeding | AC: 100 tot 240 V |
| Gezamenlijk patroon | Past de vierling standaard gezamenlijke, enige machine verbinding van 2 tot 9 aan |
| Macht | 20W |
| Gevalgrootte | |
| Afmetingen (1U) | 1U 19 duim standaardkrat, 442mm (L) *45mm (H) *242mm (W) |
| Gewicht (1U) | 2.5KG |
| Productnaam | Het multicontrolemechanisme With Artistic Freedom van de Hoek20w HDMI Videomuur |
