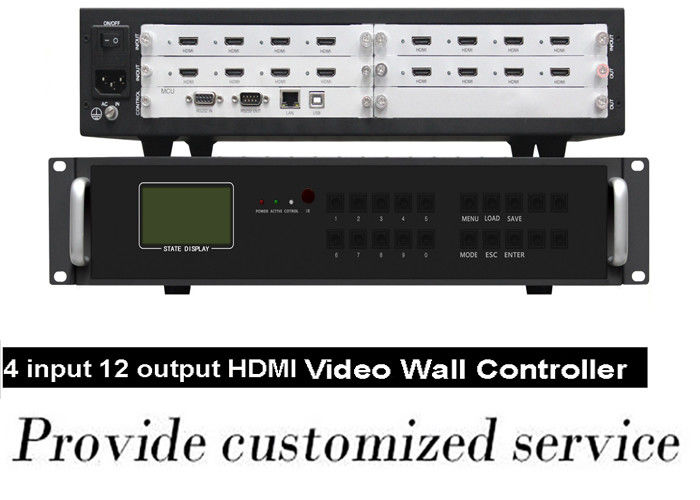

Video overgegaan de Muurcontrolemechanisme van 3x2 2x4 2x3 HDMI met FCC van Ce RoHs

Modelreeks

Met CBD

Geen CBD

Functiebeschrijving

4channel CBD, 16channel AV, de input van 12channel VGA/DVI, 6U-geval steunt 12 de schermenseries, compatibel met ultrahoge resolutie 4000/de Dynamische achtergrondafbeelding (van 8000) x2000

16channel AV, 16channel-VGA/DVI input, 6U-geval steunt 16screens-series

(Facultatief) inputsignaal

HDMI/DVI/VGA/AV/YPbPr

Inputresolutie

1024x768~1080p, algemeen gebruikte resoluties

Het formaat van het outputsignaal

DVI/VGA/AV/YPbPr/HDMI (convertor dvi-HDMI)

Outputresolutie

Tot 1920*1200/60HZ

De software van de systeemcontrole

Speciale controlesoftware

Voeding

Overtollige voeding 110-220VAC, 50/60Hz

Consumptie

12W/channel

Het werk temperatuur

-20°C--60°C

Het werk Vochtigheid

5-95%

Gevalspecificatie

1U/2U/3.5U/7U/12.5U standaardrackmountchassis

Periodieke Besturingsinterface

RS-232,9-speld Getypt wijfje,

Baud Rate

115200

Speldconfiguratie

2=TX, 3=RX, 5=GND

Ethernetbesturingsinterface

Rj-45 wijfje, TCP/IP

De snelheid van de Ethernetcontrole

Auto10m of 100M, Full-duplex of half-duplex

Werktijd

365 * 7 * 24 uren

Technische beschrijving van input-output schakelaars

VGA/RGB input

Input: het D-Sub van 15pin HD, wijfje

Synchronisatiewijze: HV onafhankelijke synchronisatie

Kleurdiepte: met 32 bits/pixel

Resolutie: 640*480/60HZ-1920*1200/60HZ

Inputimpedantie: 75Ω

Videoinput

Inputschakelaar: BNC

Het ontdekken: volledig-formaat het auto ontdekken

Inputimpedantie: 75Ω

VGA of DVI-output

Resolutie: 1024*768/60HZ-1920*1200/60HZ

Kleurdiepte: met 32 bits/pixel

Outputimpedantie: 75Ω

Signalen

Schakelaars

Type

Samengestelde VIDEOinput

BNC

wijfje

VGA-input

15 speldhd D-Sub

wijfje

VGA-output

15 speldhd D-Sub

wijfje

DVI-output

norm 24+5 of 24+1

wijfje

AUX RS-232

9-speld D-Sub

wijfje

Leiding rs-232

9-speld D-Sub

wijfje
