Productdetails:
|
| Productnaam: | 7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Video Wall Controller 16 Kan. Uitgang 18 Kan. Ingang | Invoer: | 18-kanaals X HDMI-ingang, DVI(1x),HDMI(1x),VGA (1x),SDI(1x),1 X4K HDMI-ingangspoorten |
|---|---|---|---|
| Outputs: | 16 kanalen HDMI-uitgangspoorten | Invoerresolutie: | XGA/SXGA/SXGA+/UVGA/WUXGA/1080p, enz., compatibel met aangepaste ultrahoge resolutie |
| systeembesturingssoftware: | Applicatie Pro Dedicated Control Software | Stroom: | Dubbele voedingen 100AC~240VAC,50/60Hz, betrouwbaardere hot-swappable werkmodus voor de voeding, int |
| Markeren: | SDI HDMI Videomuurcontrolemechanisme,Video de Muurcontrolemechanisme van 7U HDMI,Video de Muurcontrolemechanisme van 7U HD |
||

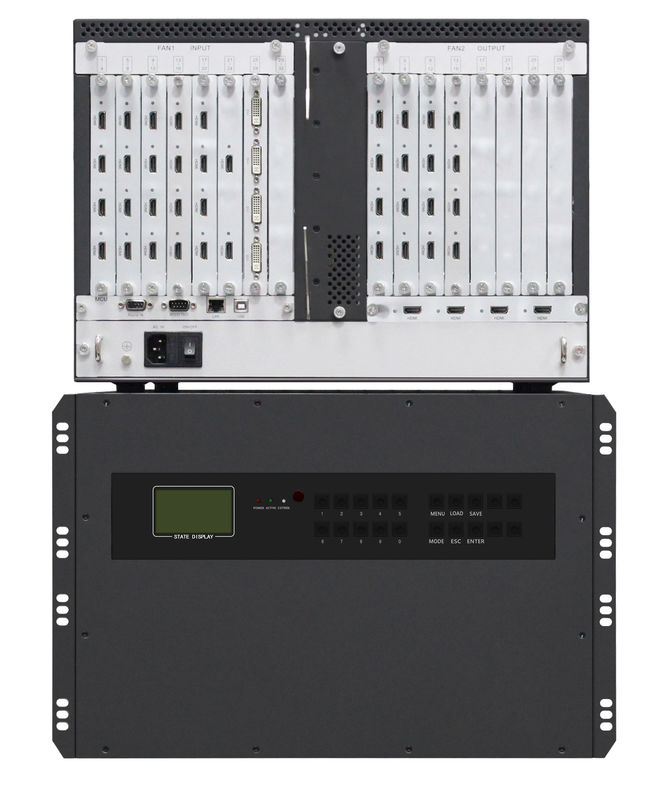

7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Video Wall Controller 16 Ch Output 18 Ch Input
HDMI-videowandcontrollerInleiding:
| type | Artikel 1 | Gedetailleerde parameters | ||||
| onderstel | 1 U | 2U | 3.5 u | 7U | 12.5U | |
| Controlepaneel | 1 | 1 | 1 | 1 | 1 | |
| Uitbreidingsslotten | 1 | 1 | 3 | 1 | 1 | |
| In-/uitkaartsleuf | 2 | 4 | 8 | 16 | 36 | |
| Gewicht | 8.5 kg | 11 kg | 18 kg | 31.5 kg | 49 kg | |
| Afmetingen (L) * (W) * (H) cm | 58*45*21 | 60*54*20 | 62*63*30 | 60*54*47 | 63*59*74 | |
| Kaart van het bestuur | Invoerkaart | Verschillende invoerkaarten kunnen willekeurig worden gecombineerd: DVI-I-kaart (ondersteuning van composietvideo, DVI, HDMIL, component, VGA), 4K-invoerkaart, SDI-kaart, IP-invoer. -STD-kaart, informatie-publicatiebord, enz. | ||||
| uitgangskaart | HDMI-kaart ((ingebouwde audio),HDMI-kaart ((ingebouwde audio + 3,5 mm audio-poort) | |||||
| Controle | Communicatiemethode | Ondersteuning van TCP-netwerkcontrole en seriepoortcontrole; Ondersteuning van RS232 en RS485-lus-out | ||||
| Beheersing van de CMS | DIMP software | |||||
| BS-controle | Je hoeft geen client software te installeren. | |||||
| Betrokkenheid van het systeem | Ondersteuning voor Windows, IOS, MacOS, Android, Linux | |||||
HDMI-video-wandcontroller met toepassing van toepassingsvelden:
![]()
Hoofdfeesten:
1. POP Picture Out Picture Modus:Meerdere of gedeeltelijke signalen worden op het volledige scherm of gedeeltelijk scherm weergegeven
in elke rechthoekige vorm, kan één paneel maximaal 4 videofensters creëren.
![]()
Figuur 2.2 POP Tile-modus
2Een enkel scherm kan maximaal 16 videofensters maken:in hetzelfde hele scherm, kan 4 CBD-gebieden worden ingesteld,
Elke CBD kan 4 ramen openen, d.w.z. een enkel scherm kan maximaal 16 ramen creëren.
![]()
3. PIP-modus:gebruik een bepaald beeld als achtergrond; de andere videofensters nemen de tegelmodus aan.
![]()
4Overlappende modus:Gebruik een bepaald kanaal als achtergrond, de andere kanalen worden ook weergegeven
op het scherm met het overlappende deel onzichtbaar.
![]()
5.Scaling en positionering:De grootte is schaalbaar en de positie verstelbaar.
![]()
6Edge Shield technologie:Onder de traditionele splicing technologie, wanneer ze worden tegengekomen met video muur
bestaande uit een achterprojector, een paneeltv, een lcd/pdp of een dlp, een crt, aangezien de afbeeldingen na verwerking worden gesplits
De afbeelding van het totale beeld wordt niet weergegeven door de afbeelding van de afbeelding van de afbeelding van de afbeelding.
zal abnormaal worden.
Door middel van verfijnde pixel aanpassing en de rand signaal automatisch verlengd, de rand dekking deel
De gebruikers moeten tijdens de debugging alleen in de
besturingssoftware, de grootte van de display-eenheid en de geschatte breedte van de achterkant,
Het berekent automatisch het vereiste schildbereik en maakt het masker met onze unieke technieken.
7. Edge-finestuningstechnologie:Maak aanpassingen op een enkele pixel van splicing schermrand door de
het bedienen van de besturingssoftware om naadloze splitsing te bereiken. De techniek is geschikt voor voorprojectie,
Achterprojectie, DLP-scherm enzovoort.
![]()
8. Gebruikersgedefinieerde standen:We bieden een overvloedige toewijzbare modus functie, er zijn 30 ingebouwde gebruikers-gedefinieerde modi,
en veel externe gebruikers toegewezen modi, en touch panel ondersteund zoals Crestron.
9Beeldparameters (witbalans/helderheid/contrast/verzadiging):
Alle parameters zijn ingesteld als standaard staat wanneer de goederen de fabriek verlaten, kunnen gebruikers aanpassen
De gebruiker kan bijvoorbeeld de witbalans van elke output aanpassen aan de
de volledige witbalans van de tv-wand/splitsingswand zo perfect mogelijk te maken.
10. Achtergrond Logo weergave (op maat gemaakte vereiste):beschikbaar als achtergrondplaat voor het logo,
Volgens de vraag van de klant zullen we de segmentatiebeelden opslaan in de overeenkomstige interfaces,
het achtergrondlogo kan worden gesplitst in een volledige afbeelding, elk achtergrondlogo op het scherm kan worden geactiveerd
of uitgeschakeld en kan vrij worden vervangen als u dat nodig heeft.
Gebruik van de applicatie:
![]()
7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Video Wall Controller 16 Ch Output 18 Ch Input
