Productoverzicht
De VINCAN 40x40 Modulaire HDMI Video Wall Processor is een professionele FPGA-gebaseerde videowall matrixcontroller, ontworpen voor grootschalige AV-systemen, beveiligingsbewakingscentra, command- en controlekamers, broadcast-bewakingsfaciliteiten en multi-scherm display-installaties.
Gebouwd op VINCAN's geüpgradede modulaire videoverwerkingsplatform, combineert deze 40-input, 40-output configuratie high-resolution videowall-verwerking, naadloze matrix-switching, flexibel multi-window management en gecentraliseerde controle binnen één chassis.
Het systeem ondersteunt 4K@60Hz 4:4:4 HDMI-invoer en -uitvoer via compatibele vierkanaalskaarten. Onder ondersteunde 2K-bedrijfsomstandigheden bieden de videowall-uitvoerkaarten tot 16 vensters/lagen, waardoor operators meerdere bronnen over hun displaysystemen kunnen organiseren.
Optionele 12G-SDI-connectiviteit stelt de processor in staat om te worden geconfigureerd voor professionele broadcast- en gemengde AV-toepassingen.
Met een geïntegreerd touchscreen op het voorpaneel, webgebaseerd beheer, RS-232-besturing en LAN-connectiviteit, biedt de VINCAN 40x40 videowall-processor flexibele bediening en integratie voor veeleisende professionele AV-omgevingen.
Belangrijkste Kenmerken
1. 40 HDMI-ingangen en 40 HDMI-uitgangen
De 40x40 HDMI-videowall-processor is ontworpen voor installaties die een groot aantal videobronnen en displayverbindingen vereisen.
Belangrijkste mogelijkheden zijn:
- 40 HDMI-ingangskanalen in de gespecificeerde configuratie.
- 40 HDMI-uitgangskanalen in de gespecificeerde configuratie.
- Modulaire plug-in in- en uitvoerkaarten.
- Vier HDMI-kanalen per compatibele kaart.
- Gecentraliseerd beheer van meerdere videobronnen.
- Flexibele videowall- en matrix-uitvoerconfiguraties.
- Meerdere onafhankelijk beheerde displaygroepen.
Met de juiste geïnstalleerde kaarten kan de processor een grote videowall beheren naast hulpdisplays binnen hetzelfde systeem. De exacte in- en uitvoerkaartconfiguratie moet worden bevestigd volgens de projectvereisten.
2. 4K60 4:4:4 Invoer- en Uitvoer-verwerking
De geüpgradede VINCAN modulaire videowall-controller ondersteunt 4K@60Hz 4:4:4 op compatibele HDMI in- en uitvoerkaarten. Elke compatibele HDMI-kaart biedt vier kanalen, met 4K60-ondersteuning op elk kanaal.
Dit stelt het systeem in staat om high-resolution HDMI-bronnen te verwerken, zoals:
- Computerwerkstations.
- Video management systemen.
- Industriële monitorinterfaces.
- Presentatiesystemen.
- Professionele AV-signaalbronnen.
4:4:4 chroma sampling helpt fijne tekst- en afbeeldingsdetails te behouden, waardoor de processor geschikt is voor controlekamers die kaarten, dashboards, spreadsheets en andere gedetailleerde visuele informatie weergeven.
3. Tot 16 Vensters bij 2K Resolutie
De VINCAN 40x40 modulaire videowall-processor ondersteunt flexibele multi-window lay-outs via compatibele videowall-uitvoerkaarten. Onder ondersteunde 2K-bedrijfsomstandigheden biedt het systeem tot 16 vensters/lagen binnen de toepasselijke verwerkingsconfiguratie.
Ondersteunde functies zijn onder andere:
- Vrije vensterpositionering.
- Venstergrootte en schaling.
- Vensterbeweging en uitrekking.
- Overlappende displaylagen.
- Bijsnijden van invoerbronnen.
- Meerdere displaygroepen.
- Compensatie voor videowall-randen.
De processor stelt operators in staat om videobronnen te rangschikken volgens hun monitor- of presentatievereisten.
Technische Opmerking: De specificatie van 16 vensters is van toepassing op ondersteunde 2K-bedrijfsomstandigheden en de relevante verwerkingsbronnen van de uitvoerkaart. Het betekent geen 16 gelijktijdige 4K60-vensters of 16 vensters op elke fysieke uitvoer.
4. Geïntegreerde Videowall-verwerking en Matrix-switching
In tegenstelling tot een eenvoudige HDMI-matrix-switcher, combineert de VINCAN 40x40 processor videowall-compositie en matrix-signaalroutering binnen één modulair platform. Met compatibele uitvoerkaarten ondersteunt het gelijktijdige videowall- en matrix-werking.
Een controlecentrum kan bijvoorbeeld geselecteerde displays toewijzen aan een multi-window monitoringswall, terwijl andere compatibele matrix-uitgangen worden gebruikt voor onafhankelijke bronselectie. Deze architectuur helpt AV-systeemintegrators bij het ontwerpen van systemen die gecentraliseerd videobeheer combineren met flexibele displaycontrole.

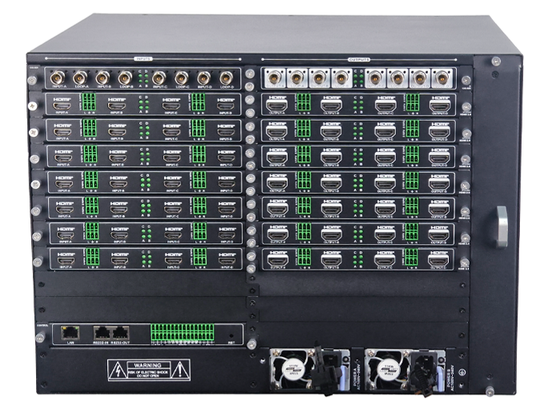

5. Modulaire Vierkanaals I/O Architectuur
De processor maakt gebruik van verwisselbare in- en uitvoerkaarten, waardoor de systeemconfiguratie kan worden aangepast aan de installatie.
Beschikbare compatibele interfaces zijn onder andere:
- 4K60 HDMI-ingangskaarten.
- 4K60 HDMI-videowall-uitvoerkaarten.
- HDMI-matrix-uitvoerkaarten.
- Optionele SDI-ingangskaarten.
- Optionele SDI-matrix-uitvoerkaarten.
- Optionele HDMI-previewkaarten.
Het modulaire ontwerp stelt systeemintegrators in staat om kaarttypen te selecteren op basis van de vereiste signaalbronnen, uitvoerfuncties en displaygroepen. Kaartcompatibiliteit en beschikbare verwerkingsfuncties moeten worden geverifieerd voor de definitieve configuratie.
6. Optionele 12G-SDI Integratie
Het VINCAN modulaire videowall-platform ondersteunt optionele 12G-SDI-kaarten voor professionele videosignaalintegratie. Dit is nuttig voor broadcast-faciliteiten, productieomgevingen en monitoringsystemen die SDI-gebaseerde apparatuur gebruiken. SDI-connectiviteit is optioneel en afhankelijk van de geïnstalleerde in- en uitvoerkaarten.

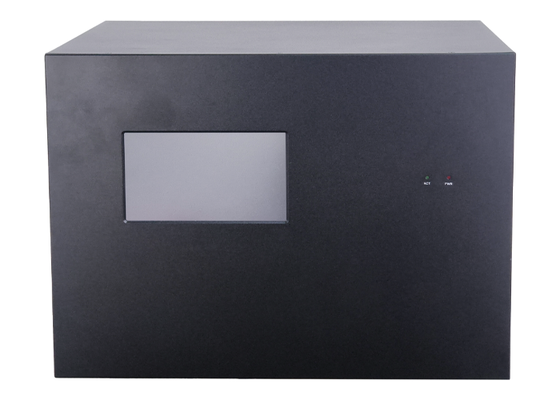

7. Bediening via Touchscreen op het Voorpaneel
Het geïntegreerde touchscreen biedt gemakkelijke lokale bediening en systeemmonitoring.
Operators hebben toegang tot functies, waaronder:
- Schakelen van ingangssignalen.
- Opslaan en oproepen van display-presets.
- Configuratie van preset-cycli.
- Starten en stoppen van preset-cycli.
- Netwerk-IP-adresinformatie.
- Monitoring van signaalstatus.
- Informatie over de systeemversie.
Het touchscreen vereenvoudigt de routinematige bediening en het onderhoud van het systeem ter plaatse.
8. Webgebaseerde en Externe Besturing
De 40x40 videowall-controller ondersteunt meerdere besturingsmethoden voor professionele AV-systeemintegratie.
Ondersteunde interfaces en methoden zijn onder andere:
- Besturing via webbrowser.
- LAN-command-besturing.
- RS-232 seriële commando's.
- Touchscreen op het voorpaneel.
- Speciale clientsoftware.
- Android-applicatie.
De processor biedt ook externe apparaatbesturingsinterfaces, waaronder configureerbare RS-232/RS-485-poorten, IR-poorten en GPIO-verbindingen. Deze opties stellen integrators in staat om de videowall-processor te integreren in compatibele gecentraliseerde AV-besturingssystemen.
9. Meerdere Displaygroepen en Preset Management
De processor ondersteunt meerdere onafhankelijk beheerde displaygroepen. Elke groep kan zijn eigen displayconfiguratie en operationele presets hebben. Het systeem ondersteunt tot 256 presets per displaygroep, waardoor operators veelgebruikte lay-outs kunnen opslaan en oproepen wanneer nodig.
Aanvullende functies zijn onder andere:
- Compensatie voor randen.
- Instelbare uitvoerhelderheid.
- Configureerbare scrollende tekst-overlays.
- OSD-tekst van invoerbron.
- Monitoring van signaalstatus.
- Configuratie-import en -export.
- Preset-cycli.
Deze functies helpen de dagelijkse bediening in controlekamers en monitoringscentra te vereenvoudigen.
10. FPGA Hardware Verwerkingsarchitectuur
De VINCAN 40x40 modulaire videowall-processor maakt gebruik van een speciale FPGA-hardwarearchitectuur zonder ingebed besturingssysteem. Het systeem is ontworpen voor professionele videosignaalverwerking, flexibel bronbeheer en continue monitoringtoepassingen. Extra platformfuncties zijn onder andere instelbare ventilatorsnelheden, real-time statusmonitoring en een dubbele voedingarchitectuur.
Veelgestelde Vragen
V1: Wat is een 40x40 HDMI-videowall-processor?
Een 40x40 HDMI-videowall-processor is een videoverwerkingssysteem geconfigureerd met 40 HDMI-ingangen en 40 HDMI-uitgangen. Het is ontworpen om meerdere videobronnen te beheren, videowall-lay-outs te creëren en matrix-signaalroutering te bieden via compatibele kaarten.
V2: Ondersteunt de processor 4K60 op zowel ingangen als uitgangen?
Ja. Compatibele HDMI in- en uitvoerkaarten ondersteunen 4K@60Hz 4:4:4, met vier kanalen per kaart.
V3: Ondersteunt de processor 16 vensters op 4K60?
De maximale capaciteit van 16 vensters/lagen is van toepassing onder ondersteunde 2K-bedrijfsomstandigheden. Het mag niet worden geïnterpreteerd als 16 gelijktijdige 4K60-vensters.
V4: Kan het functioneren als zowel een videowall-controller als een matrix-switcher?
Ja. Het modulaire platform ondersteunt gelijktijdige videowall-verwerking en matrix-switching met de juiste uitvoerkaarten.
V5: Ondersteunt de 40x40 processor 12G-SDI?
Ja. Optionele compatibele 12G-SDI-kaarten kunnen worden geselecteerd voor projecten die professionele SDI-signaalintegratie vereisen.
V6: Kan het systeem zonder computer worden bediend?
Ja. Het touchscreen op het voorpaneel ondersteunt lokale bediening, inclusief signaal-switching, preset-beheer en weergave van systeemstatus.
V7: Kan de processor worden geïntegreerd met AV-besturingssystemen van derden?
De processor biedt RS-232, LAN, configureerbare seriële, IR en GPIO-interfaces. Integratie moet worden geëvalueerd tegen de commando- en interfacevereisten van het besturingssysteem van derden.
V8: Wat is het verschil tussen de 16x16 en 40x40 modellen?
Beide modellen behoren tot hetzelfde geüpgradede modulaire videoverwerkingsplatform en gebruiken compatibele 4K60 I/O-kaarttechnologie. Het belangrijkste verschil is het aantal beschikbare in- en uitvoerverbindingen. De 40x40 configuratie is ontworpen voor projecten die meer bron- en displayverbindingen binnen één systeem vereisen.
V9: Ondersteunt VINCAN aangepaste videowall-oplossingen?
Ja. VINCAN biedt OEM/ODM-services en projectgebaseerde configuratieondersteuning voor AV-systeemintegrators, distributeurs en professionele installatiecontractanten.
