16x16 Modulaire HDMI Video Wall Processor met 4K60 4:4:4 en Multi-Window Display voor Video Wall Controller Systemen

De VINCAN 16x16 Modulaire HDMI Video Wall Processor is een professionele FPGA-gebaseerde videowallcontroller, ontworpen voor gecentraliseerd AV-signaalbeheer, multi-window videoverwerking en flexibele matrixschakeling.

Met 16 HDMI-ingangen en 16 HDMI-uitgangen in de standaardconfiguratie, biedt deze modulaire videowallmatrixprocessor een praktische oplossing voor commandocentra, beveiligingscontrolekamers, uitzendfaciliteiten, industriële monitorsystemen en grootschalige AV-installaties.

De processor ondersteunt 4K@60Hz 4:4:4 HDMI-invoer en -uitvoer via compatibele vierkanaals I/O-kaarten, tot 16 vensters op 2K-resolutie onder ondersteunde configuraties, optionele 12G-SDI-connectiviteit en bediening via het touchscreen op het voorpaneel.

Het 16x16-model deelt dezelfde videoverwerkings- en venster/laadmogelijkheden als de kleinere 8x8-configuratie. Het belangrijkste voordeel is het verhoogde aantal invoer- en uitvoerkanalen, waardoor meer AV-apparaten en displayverbindingen binnen één chassis kunnen worden beheerd.

Door videowallverwerking, matrixschakeling, displayvoorinstellingen en meerdere besturingsmethoden te combineren, biedt de VINCAN 16x16 videowallprocessor een flexibel hardwareplatform voor professionele AV-systeemintegrators.

De 16x16 HDMI-videowallprocessor biedt gecentraliseerd signaalbeheer voor professionele multi-scherm weergavesystemen.

• 16 HDMI-ingangskanalen.
• 16 HDMI-uitgangskanalen.
• Vier HDMI-kanalen per compatibele I/O-kaart.
• Modulair ontwerp van invoer- en uitvoerkaarten.
• Flexibele bronroutering en configuratie van displaygroepen.
• Geschikt voor projecten die meerdere bron- en displayverbindingen vereisen.

De modulaire architectuur helpt systeemintegrators een videowalloplossing te configureren op basis van de werkelijke projectvereisten.

De geüpgradede processor ondersteunt 4K@60Hz 4:4:4 HDMI-signalen op zowel compatibele invoer- als uitvoerkaarten. Belangrijkste voordelen zijn:

• Hoge resolutie videoverwerking.
• Duidelijke weergave van computergraphics en fijne details.
• Ondersteuning voor professionele HDMI-signaalbronnen.
• Vierkanaals 4K60 HDMI I/O-kaartarchitectuur.
• Flexibele integratie met 4K-displaysystemen.

Deze functionaliteit is bijzonder waardevol in controlekamers waar operators gedetailleerde dashboards, monitorinterfaces, technische tekeningen en andere content met hoge resolutie moeten bekijken.

De VINCAN modulaire videowallprocessor ondersteunt flexibel vensterbeheer voor LCD- en LED-videowalltoepassingen.

• Tot 16 vensters op 2K-resolutie onder ondersteunde configuraties van uitvoerkaarten.
• Gratis vensterpositionering en -formaatwijziging.
• Vensterschaalvergroting, -uitrekking en -beweging.
• Overlappende vensters en meerdere displaylagen.
• Meerdere onafhankelijke displaygroepen.
• Compensatie voor LCD-randen.

Het maximale aantal vensters en de toewijzing van lagen zijn afhankelijk van de geselecteerde uitvoerkaart en de werkende resolutie. De 16x16 en 8x8 modellen gebruiken dezelfde compatibele verwerkingsspecificaties voor uitvoerkaarten.

De VINCAN 16x16 modulaire processor combineert videowallverwerking en matrixschakelfuncties binnen één hardwareplatform. Afhankelijk van de geïnstalleerde I/O-kaarten ondersteunt het systeem:

• Multi-window videowallindelingen.
• HDMI-signaalroutering.
• Onafhankelijk beheer van displaygroepen.
• Bronselectie voor compatibele uitgangen.
• Voorinstelling-gebaseerde displayconfiguratie.
• Gecentraliseerde besturing van meerdere AV-bronnen.

Een beveiligingscontrolekamer kan bijvoorbeeld een groep schermen gebruiken voor zijn hoofd videowall, terwijl andere compatibele uitgangen worden toegewezen aan afzonderlijke monitorbeeldschermen. Deze geïntegreerde architectuur helpt bij het vereenvoudigen van signaalbeheer in complexe AV-installaties.

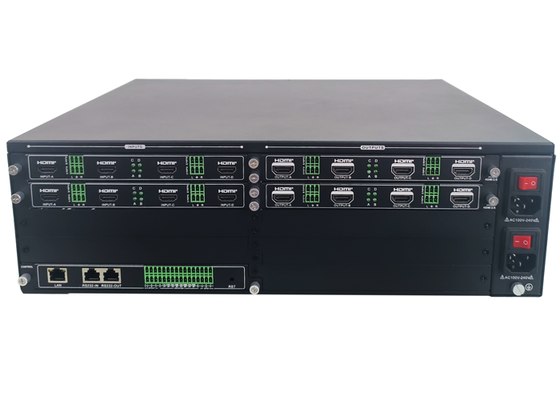

De processor maakt gebruik van modulaire insteekkaarten, met vier kanalen per compatibele HDMI-invoer- of uitvoerkaart. De 16x16 HDMI-configuratie bestaat uit vier HDMI-invoerkaarten en vier HDMI-uitvoerkaarten. Compatibele kaartopties zijn:

• 4K60 HDMI-invoerkaarten.
• 4K60 HDMI-videowall-uitvoerkaarten.
• HDMI-matrix-uitvoerkaarten.
• Optionele 12G-SDI-invoerkaarten.
• Optionele 12G-SDI-matrix-uitvoerkaarten.
• Optionele HDMI-previewkaarten.

Beschikbare functies zijn afhankelijk van de geïnstalleerde kaartconfiguratie.

Voor professionele uitzend- en videoproductieomgevingen ondersteunt de modulaire processor optionele 12G-SDI signaalkaarten. Compatibele SDI-kaarten stellen integrators in staat oplossingen te ontwerpen voor projecten met professionele SDI-bronnen en HDMI-gebaseerde displaysystemen. Toepassingen omvatten:

• Uitzendmonitoring.
• Productiecontrolekamers.
• Professioneel videoseignaalbeheer.
• SDI- en HDMI-systeemintegratie.

12G-SDI-interfaces zijn optioneel en niet inbegrepen in de standaard HDMI-only configuratie.

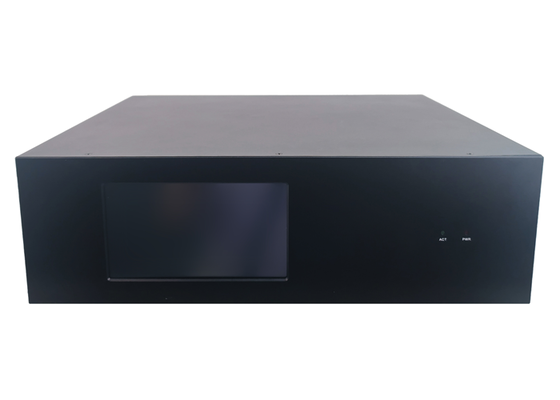

Het geïntegreerde touchscreen op het voorpaneel biedt gemakkelijke lokale toegang tot apparaatfuncties. Operators kunnen het touchscreen gebruiken om:

• Invoerbronnen te selecteren en te schakelen.
• Displayvoorinstellingen op te slaan en op te roepen.
• Voorinstelling-cycli te configureren.
• Signaalstatus te bekijken.
• Netwerkinformatie te controleren.
• Systeeminformatie te openen.

Het touchscreen is bijzonder nuttig voor bediening in apparatuurruimtes en voor onderhoud ter plaatse.

De videowallprocessor ondersteunt meerdere besturingsmethoden voor professionele AV-installaties. Ondersteunde methoden zijn:

• Touchscreen op het voorpaneel.
• Webbrowser-interface.
• LAN / TCP/IP-commando's.
• RS-232 seriële besturing.
• Speciale besturingssoftware.
• Android-applicatie.

Deze opties stellen integrators in staat om geschikte lokale of externe besturingsmethoden te kiezen voor verschillende projectomgevingen.

De processor ondersteunt tot 256 displayvoorinstellingen per videowallgroep. Operators kunnen vooraf gedefinieerde lay-outs maken en deze oproepen wanneer nodig. Voorinstelling-cycli worden ook ondersteund, waardoor de processor geschikt is voor monitoromgevingen waar de displayinhoud moet veranderen volgens verschillende operationele taken. Extra functies omvatten:

• Onafhankelijk beheer van displaygroepen.
• Configureerbare scrollende tekst-overlays.
• Instelbare uitvoerhelderheid.
• Monitoring van signaalstatus.
• Ondersteuning voor import en export van systeemconfiguraties.

De VINCAN 16x16 videowallprocessor maakt gebruik van een speciale FPGA hardwareverwerkingsarchitectuur zonder ingebed besturingssysteem. Deze architectuur is ontworpen voor professionele videoseignaalverwerking en gecentraliseerd displaybeheer. Het is geschikt voor AV-omgevingen die continue werking vereisen, waaronder beveiligingsmonitoringscentra, commandoruimtes, industriële faciliteiten en uitzendinstallaties.

Opmerking: Venstercapaciteit, laagtoewijzing, signaalcompatibiliteit en beschikbare matrixfuncties zijn afhankelijk van de geïnstalleerde kaarten en de geselecteerde werkende resolutie.

VINCAN is een professionele fabrikant van AV-apparatuur die videowallprocessors, modulaire matrixschakelaars, AV over IP-oplossingen en signaaltransmissieproducten levert.

We ondersteunen AV-systeemintegrators, distributeurs en projectaannemers met flexibele productconfiguraties, OEM/ODM-services en technische ondersteuning. Ons team kan klanten helpen bij het selecteren van geschikte invoer- en uitvoerkaarten op basis van hun projectvereisten.
