Productoverzicht

De NSDesignStudio Programmeerbare AV Automatisering Controller combineert professionele AV-apparaatbesturing, aanpasbare touch-panel interfaces, browsergebaseerde bediening, externe engineering en intelligent energiebeheer in één geïntegreerd platform.

Ontworpen voor systeemintegrators en commerciële AV-projecten, maakt het systeem gecentraliseerde controle mogelijk van beeldschermen, projectoren, videoprocessors, matrixschakelaars, audiosystemen, PTZ-camera's, verlichting, gemotoriseerde gordijnen, omgevingsapparatuur, toegangscontroleapparaten en andere systemen van derden.

In tegenstelling tot de andere controleprocessors in dit productassortiment, legt NSDesignStudio meer nadruk op de software en beheerlaag van AV-automatisering. Ingenieurs kunnen aangepaste gebruikersinterfaces ontwerpen, apparaatcommando's configureren, besturingslogica creëren, videowall bronnen en uitgangen beheren, gebruikersrechten toewijzen en projecten uploaden of downloaden via één visuele ontwerpomgeving.

De controller ondersteunt lokale netwerkoperatie evenals externe programmering, onderhoud, upgrades en projectoverdracht via Ethernet of internet. De HTML-webmodus maakt het mogelijk voor compatibele apparaten om toegang te krijgen tot de besturingsomgeving via een browser, hetzij via een cloudserver over een openbaar netwerk, hetzij via een lokaal geïmplementeerde webserver.

NSDesignStudio ondersteunt ook iPad, iPhone, Android, Windows, touch-panel en webgebaseerde bediening. Eén geprogrammeerd project kan meerdere controleterminals bedienen, met maximaal 16 apparaten die tegelijkertijd zijn aangesloten volgens de hardwarehandleiding. Verschillende terminals kunnen verschillende interfaces gebruiken om te voldoen aan de behoeften van operators, beheerders, technici of gebruikers van de ruimte.

Door de combinatie van programmeerbare hardware, visueel interfaceontwerp, webgebaseerd extern beheer, multi-platform controle en geautomatiseerde stroombediening, is NSDesignStudio bijzonder geschikt voor projecten die meer vereisen dan basale ruimtebesturing.

Kernproductvoordelen

Webgebaseerd extern beheer

NSDesignStudio ondersteunt browsergebaseerde systeemtoegang via een cloudserver of een lokale webserver.

Geautoriseerde gebruikers kunnen functies uitvoeren zoals:

• Interface toegang
• Apparaatbesturing
• Projectbewerking
• Project opslaan
• Externe programmering
• Extern onderhoud
• Externe upgrades
• Project uploaden en downloaden

Het platform ondersteunt externe browsertoegang via openbare 4G/5G-netwerken, evenals lokale webimplementatie binnen een LAN.

Aangepast touch-panel interfaceontwerp

De NSDesignStudio-software stelt systeemintegrators in staat om aangepaste grafische besturingsinterfaces te bouwen volgens de vereisten van elke ruimte, klant of toepassing.

De ontwerpomgeving omvat:

• Rechthoeken en grafische achtergronden
• Knoppen met meerdere statussen
• Tekst- en invoerbesturingen
• Schuifregelaars
• Datacontainers
• Videowall besturingen
• Signaalbron besturingen
• Tabelbesturingen
• Herbruikbare aangepaste componenten
• Meerdere pagina's voor verschillende bedieningsscenario's

De interface-editor biedt ook instellingen voor uitlijning, groepering, vergrendeling, lagen, rotatie, lettertype, transparantie, rand, achtergrond en uiterlijk.

Gebeurtenisgestuurde knopbesturing

Knoppen kunnen worden geconfigureerd met verschillende normale, ingedrukte en zweefstatussen. Ondersteunde gebruikersacties omvatten:

• Indrukken
• Loslaten
• Dubbelklikken
• Lang indrukken
• Schuiven

Elke actie kan worden toegewezen aan:

• Pagina's wisselen
• Besturingen verbergen
• Besturingen weergeven
• Apparaatcommando's verzenden

Dit maakt het mogelijk om vereenvoudigde gebruikersinterfaces te creëren, evenals meer geavanceerde besturingspagina's voor technisch personeel.

Multi-platform controle

Eén besturingsproject kan meerdere besturingsplatforms ondersteunen, waaronder:

• iPad
• iPhone
• Android tablet
• Android smartphone
• Windows computer
• Speciaal touch panel
• Browsergebaseerde webterminal

De hardwarehandleiding stelt dat maximaal 16 besturingsapparaten tegelijkertijd kunnen worden aangesloten, en elk apparaat kan een andere gebruikersinterface gebruiken.

No-Code Visuele Programmering

Het programmeerplatform is ontworpen om de afhankelijkheid van traditionele programmeertalen te verminderen.

Ingenieurs kunnen besturingspagina's en functies visueel configureren, terwijl de software automatisch 3D-achtige knoppen kan genereren en transparante PNG-, WMF-, ICO- en GIF-afbeeldingsassets ondersteunt. Dit helpt de ontwerptijd te verkorten en vereenvoudigt later onderhoud of interface-aanpassing.

Uitgebreide AV-apparaatbesturing

De programmeerbare besturingshost ondersteunt meerdere soorten apparatuur van derden via:

• RS232
• RS485/RS422
• Infrarood
• Relais
• Digitale I/O
• Ethernet
• TCP Server
• UDP
• IP-gebaseerde apparaatbesturing

Volgens de hardwarehandleiding biedt het platform acht programmeerbare RS232-interfaces, acht RS485-interfaces, acht infraroodpoorten, acht relaispoorten en acht digitale I/O-poorten.

Geavanceerde netwerkintegratie

De geïntegreerde TCP/IP-protocolstack ondersteunt:

• IPv4
• DHCP
• ARP
• ICMP
• IGMP
• UDP
• TCP
• Domeinnaamresolutie
• Cloudservertoegang
• TCP Server operatie

De aanpasbare achtergrondserver kan commando's ontvangen van netwerkapparaten, samenwerken met onderling verbonden centrale controllers en integreren met compatibele besturingssoftware van derden.

Geautomatiseerd energiebeheer

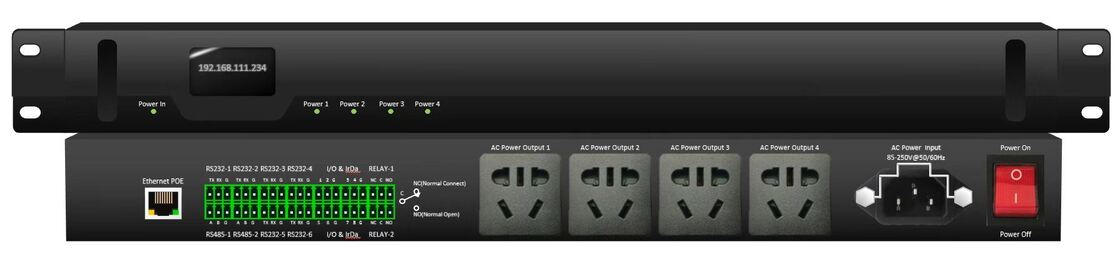

Het productbeeld toont vier onafhankelijk beheerde AC-stroomuitgangen met bijbehorende stroomstatusindicatoren op het voorpaneel.

Dit maakt het mogelijk om aangesloten AV-apparaten op te nemen in systeemstart- en afsluitsequenties, wat helpt bij het coördineren van:

• Stroomvoorziening beeldscherm
• Stroomvoorziening projector
• Stroomvoorziening audioapparatuur
• Stroomvoorziening randapparatuur
• Geplande systeemuitschakeling
• Eén-touch ruimte-opstart

Deze stroomregelingsmogelijkheid geeft NSDesignStudio een duidelijkere alles-in-één automatiseringspositie dan de andere programmeerbare controleprocessors in het productassortiment.

Complexe automatisering en triggerlogica

Het platform ondersteunt gecombineerde commandosequenties die bestaan uit meerdere acties. Vertragingswaarden kunnen tussen acties worden ingevoegd, en gecombineerde commando's kunnen worden genest om geavanceerdere automatiseringsworkflows te creëren.

Op triggers gebaseerde functies kunnen reageren op:

• RS232-gegevens
• RS485-gegevens
• Digitale I/O-status
• Netwerkcommando's
• Externe sensoren
• Gebruikersinterface-acties

Een enkele scènecommando kan bijvoorbeeld het beeldscherm inschakelen, het projectiescherm laten zakken, een AV-bron selecteren, het audiosysteem aanpassen, het lichtniveau instellen en een videovergaderings-preset activeren.

Externe engineering en onderhoud

Systeemintegrators kunnen projecten extern wijzigen via Ethernet- of internetverbindingen in plaats van elke locatie te bezoeken.

Ondersteunde externe workflows omvatten:

• Nieuwe programma's uploaden
• Bestaande projecten downloaden
• Interfaces bijwerken
• Besturingscommando's wijzigen
• Extern onderhoud uitvoeren
• Systeemprogramma's upgraden
• Problemen oplossen met netwerkverbonden apparatuur

Technische specificaties

Software- en gebruikersinterfacefuncties

Projectbeheer

NSDesignStudio ondersteunt:

• Nieuwe projecten aanmaken
• Lokale projecten openen
• Online projecten openen
• Projecten uploaden
• Projecten downloaden
• Recent gebruikte projecten beheren
• Interface talen wisselen

De hoofdconfiguratie werkbalk omvat interface-bewerking, output-node configuratie, signaalbron configuratie, agent configuratie, centrale controle configuratie, gebruikersconfiguratie, upload- en downloadfuncties.

Interface aanpassing

Systeemintegrators kunnen verschillende pagina's maken voor verschillende ruimtes, bedrijfsmodi of gebruikersrollen.

Mogelijke pagina's zijn:

• Welkomstpagina
• Vergaderingscontrolepagina
• Bronselectiepagina
• Audio-controlepagina
• Camera-controlepagina
• Videowall pagina
• Verlichtingscontrolepagina
• Energiebeheerpagina
• Systeemstatuspagina
• Technische onderhoudspagina

Het platform ondersteunt globale paginabachtergronden, effen of gradiëntvullingen, aangepaste afbeeldingen, herbruikbare componenten, antialiasing, transparantie, randen, afgeronde hoeken en grafische lagen.

Videowall en bronbeheer

In tegenstelling tot een basale ruimtebesturingsinterface, bevat NSDesignStudio speciale configuratiegebieden voor:

• Output nodes
• Signaalbronnen
• Videowall besturingen
• Bronbesturingen
• Input groepen
• Doorstuur nodes
• Agent configuratie

Dit maakt het geschikt voor AV-systemen die ruimteautomatisering combineren met gedistribueerde videoverwerking en videowall beheer. De softwarehandleiding identificeert het als de gebruiks- en besturingssoftware voor AQS-serie gedistribueerde videoverwerkingsnodes.

Gebruikers- en permissieconfiguratie

Verschillende interfacepagina's en besturingsfuncties kunnen worden gemaakt voor:

• Eindgebruikers
• Vergaderruimte beheerders
• Docenten
• Operators
• Systeemtechnici
• Onderhoudsingenieurs

Dit helpt ongeautoriseerde gebruikers te voorkomen toegang te krijgen tot geavanceerde systeeminstellingen, terwijl een eenvoudige dagelijkse bedieningsinterface behouden blijft.

Typische toepassingen

Zakelijke vergaderruimtes

NSDesignStudio kan één-touch bediening van vergaderruimtes bieden voor:

• Beeldscherm- en projectorbesturing
• Bronwisseling
• Audio volume
• PTZ camera presets
• Videoconferencing
• Verlichtingsscènes
• Gordijnbesturing
• Energiebeheer apparatuur

Een "Start Vergadering" knop kan meerdere gecoördineerde commando's uitvoeren, terwijl een "Beëindig Vergadering" knop apparatuur in de juiste volgorde kan uitschakelen.

Smart kantoren met meerdere ruimtes

De browsergebaseerde beheerarchitectuur is geschikt voor organisaties die meerdere vergaderruimtes of samenwerkingsruimtes exploiteren.

Faciliteits- en AV-teams kunnen extern:

• Ruimtesystemen controleren
• Besturingsinterfaces bijwerken
• Apparaatcommando's wijzigen
• Ruimte presets onderhouden
• Herziene projecten uploaden
• Toegang krijgen tot systemen zonder naar elke ruimte te reizen

Command- en controlecentra

De controller kan integreren:

• Videowalls
• Gedistribueerde AV-nodes
• Matrixschakelaars
• Operator displays
• PTZ-camera's
• Audiosystemen
• Toegangscontrolesignalen
• Energiebeheerapparaten

Aangepaste interfaces kunnen worden ontworpen voor operators, supervisors en onderhoudspersoneel, met verschillende pagina's en permissies voor elke rol.

Slimme klaslokalen en trainingscentra

Docenten of trainers kunnen bedienen:

• Interactieve beeldschermen
• Projectoren
• Documentcamera's
• Computers
• Audiosystemen
• Opnameapparatuur
• Verlichting
• Stroomsequencing

De interface kan worden vereenvoudigd voor dagelijks onderwijs, terwijl technische functies op een beveiligde onderhoudspagina blijven.

Auditoria en multifunctionele zalen

Het automatiseringsplatform kan coördineren:

• Projectiesystemen
• Podiumdisplays
• Audio-processors
• Verlichtingsscènes
• Gemotoriseerde schermen
• Gordijnsystemen
• Bronapparatuur
• Apparatuur stroom

Preset bedrijfsmodi kunnen worden gecreëerd voor presentaties, ceremonies, trainingssessies, optredens en videoconferenties.

Musea en tentoonstellingsruimtes

NSDesignStudio kan worden gebruikt om te bedienen:

• Multimedia-exposities
• Digitale signage
• Interactieve schermen
• Verlichtingsscènes
• Geplande mediaplayback
• Omgevingssensoren
• Apparatuur stroom
• Door bezoekers getriggerde inhoud

Browsergebaseerd onderhoud maakt het mogelijk om projectinhoud en besturingsinterfaces extern bij te werken.

Hotels en conferentiecentra

Het platform is geschikt voor:

• Bestuurskamers
• Banketzalen
• VIP-vergaderruimtes
• Conferentiecentra
• Trainingsruimtes
• Multifunctionele evenementenruimtes

Aparte interfaces kunnen worden gemaakt voor gasten, hotelmedewerkers, evenementoperators en AV-technici.

Gedistribueerde AV- en videowall-projecten

Omdat NSDesignStudio videowall-besturingen, bronconfiguratie, output-node beheer en ondersteuning voor gedistribueerde nodes bevat, is het bijzonder geschikt voor projecten die AV-automatisering combineren met netwerkgebaseerde videodistributie.

Typische implementaties omvatten:

• Beveiligingscontrolekamers
• Verkeersmanagementcentra
• Noodoperatiecentra
• Bedrijfservaringscentra
• Tentoonstellingshallen
• Campus monitoringruimtes

Waarom kiezen voor NSDesignStudio?

De NSDesignStudio-oplossing wordt niet gepositioneerd als een conventionele centrale controleprocessor. De belangrijkste waarde is de combinatie van:

• Programmeerbare besturingshardware
• Visueel gebruikersinterfaceontwerp
• Gedistribueerd videonode beheer
• Webgebaseerde externe toegang
• Cloud projectoverdracht
• Multi-platform touch control
• Geautomatiseerd energiebeheer apparatuur
• Externe engineering en onderhoud

Dit maakt het bijzonder geschikt voor systeemintegrators die aangepaste gebruikerservaringen moeten leveren en meerdere AV-systemen efficiënt moeten onderhouden na installatie.
