1080P MINIbr/HD/3G SDI aan HDMI-Convertor met HDMI1.3 HDCP1.1/1,2

1.0 inleiding

SDI aan HDMI-convertor laat signalen BR-SDI toe, hd-SDI en 3g-SDI om op HDMI/SDI-vertoningen worden getoond

terwijl het verzekeren van hoge bitrate van 2,970 Gbit/s om te geven signaleert u snel transmissie zonder enig verlies.

Voor beroeps betekent dit dat het nu gemakkelijker is om uw signaal van 3G te verdelen en uit te breiden SDI

terwijl het geven van u de capaciteit om uw werk aangaande HDMI-vertoningen dankzij te tonen gebouwd in HDMI-convertor.

Voorts dankzij het lijn-door ontwerp 3g-SDI, kunnen de gebruikers zowel van SDI genieten en

HDMI-vertoningen tegelijkertijd.

2.0 eigenschappen

1) Verrichting bij 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s

en 270Mbits/s.;

2)Steunen SMPTE 425M (Niveau A en Niveau B), SMPTE 424M,

SMPTE 292M, SMPTE 259M-C.;

3)Gelijkgemaakte en re-geklokte lijnoutput• Geïntegreerd audiode -de-embedder voor a

het maximum van 8 kanaliseert, 48 kHzaudio.;

4)Auto videowijzeopsporing (3G/SD/HD);

5)Omzetting van SMPTE 425M niveau B om A 1080p 50/59.94/te nivelleren

60 4:2: 2 10 beetje.;

6)Verbind aan andere eenheden om uw signaal over lange afstanden uit te breiden.;

7)Gelijktijdige vertoning met SDI en HDMI-signalen;

8)De transmissieafstanden van het steunensignaal van zelfs 300M voor SDI signalen,

200M voor HD-signalen en 100M voor 3G-signalen;

9)1080P MINIbr/HD/3G SDI aan HDMI-Convertor met HDMI1.3 HDCP1.1/1.2;

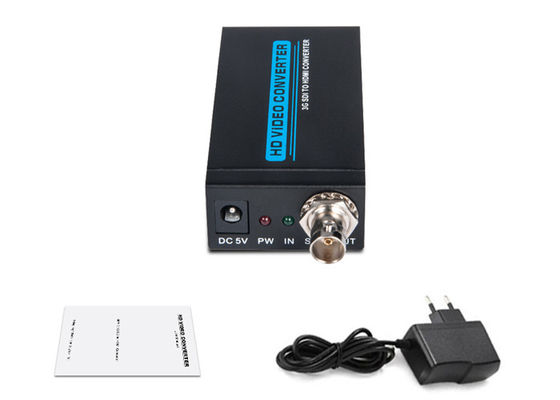

3.0 verpakkende toebehoren:

Alvorens om deze eenheid te proberen te gebruiken, controleer gelieve de verpakking en ervoor te zorgen

na punten zijn bevat in het verschepende karton:

(1) SDI AAN HDMI-CONVERTOR-1Pcs

de Machtsadapter (van 2) 5V gelijkstroom-1Pcs

(3) Gebruikershandleiding-1Pcs

4.0 specificaties

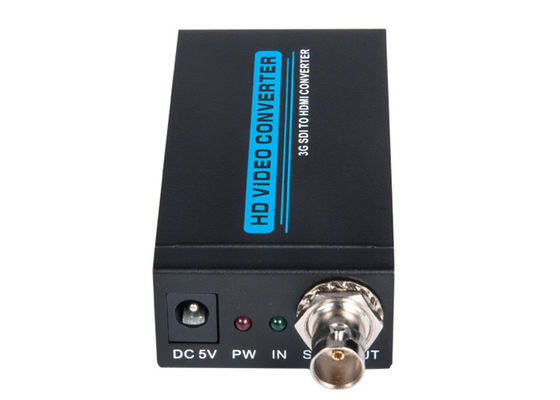

Inputhaven -1 x BNC (sdi/hd-sdi/3g-SDI);

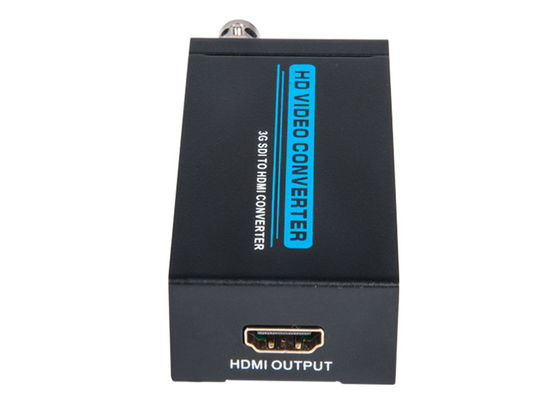

Outputhaven-1 x HDMI;

SDI Transmissietarieven-2.970 Gbit/s en 2.970/1.001 Gbit/s

In/Output Resolutie-480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Voeding-Gelijkstroom 5V;

ESD het model van het Beschermings Menselijke lichaam -±8kV (air-gap lossing)

±4kV (contactlossing);

Afmeting-82mm x 43.5mm x 23mm;

Gewicht-150g;

Werkende Temperatuur-0°C ~ 40°C/32°F ~ 104°F;

Opslagtemperatuur-20°C ~ 60°C/-4°F ~ 140°F;

elative Vochtigheid-20 (Non-condensing) relatieve vochtigheid van ~ 90%;

(Maximum) machtsconsumptie-5W;

Productnaam-1080P MINIbr/HD/3G SDI aan HDMI-Convertor met HDMI1.3 HDCP1.1/1.2;

5.0 verbinding en verrichting

5.01 verbind de Coaxiale Kabel tussen SDI signaalbron en SDI INPUT

van convertor.

5.02 verbind de HDMI-Kabel tussen convertor en HDMI-vertoning.

5.03 sluit de machtsadapter tussen convertor en afzet aan.

5.04 open de voeding van HDMI-signaalbron en de vertoning. Kies

werkt input die havens de corresponderen, dan het.
