1080P MINIhdmi aan de Convertor van BR/van HD/van 3G SDI met HDMI1.3 HDCP1.1/1,2

1.0 inleiding

MINIhdmi aan SDI Convertor laat HDMI-signalen toe om op SDI vertoning worden getoond terwijl het verzekeren van hoogte

bitrate van 2,970 Gbit/s om u hoge resolutiesignaal zonder enig verlies te geven. Voor beroeps betekent dit

dat het nu gemakkelijker is om uw hoog defhdmi signaal met audio in SDI voor transmissie over lange afstand om te zetten

en toon uw werk aangaande SDI vertoning.

2.0 eigenschappen

*** Steun HDMI1.3 HDCP1.1/1.2;

*** Toont HDMI-bron over SDI vertoning.;

SDI de interface werkt bij bitrates van 2,970 Gbit/s, 2.970/1.001 Gbit/s;

1.485 Gbit/s, 1.485/1.001 Gbit/s en 270 Mb/s.;

*** Steunt HDMI-inputtiming: 480i@59.94, 576i, 720p@50/59.94/60,

1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60. ;

*** Zet HDMI-signaal in SDI om: 480i/576i aan BR-SDI (SMPTE 259m-c, bij bitrates van 270 Mbit/s)

720p/1080i aan hd-SDI (SMPTE 292M, bij bitrates van 1,485 Gbit/s of 1.485/1.001 Gbit/s) 1080p aan 3g-SDI

(SMPTE 424m/425m-ab, bij bitrates van 2,970 Gbit/s en 2.970/1.001 Gbit/s).

*** Steunensdi outputafstand tot 100 meters (3g-SDI), 200 meters (hd-SDI), of 300 meters (BR-SDI);

*** 1080P MINIhdmi aan de Convertor van BR/van HD/van 3G SDI met HDMI1.3 HDCP1.1/1.2

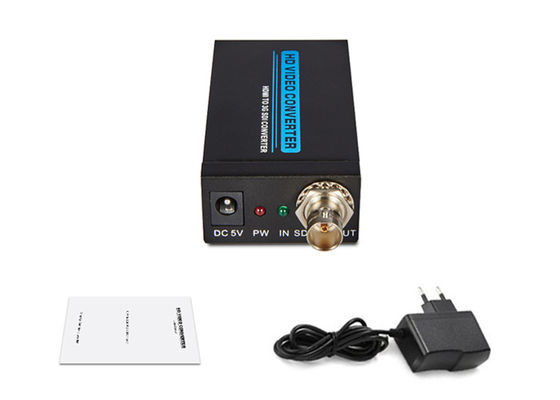

3.0 verpakkende toebehoren:

Alvorens om deze eenheid te proberen te gebruiken, alstublieft de verpakking controleren en de volgende punten ervoor zorgen zijn bevat

in het verschepende karton:

(1) 1080P MINIhdmi aan de Convertor van BR/van HD/van 3G SDI -1Pcs

de Machtsadapter (van 2) 5V gelijkstroom-1Pcs

(3) Gebruikershandleiding-1Pcs

4.0 specificaties

Inputhaven -1 x HDMI;

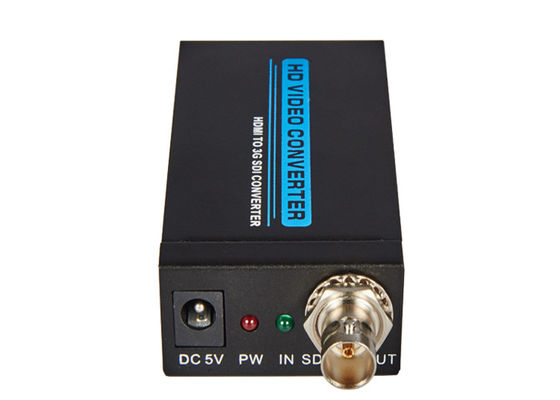

Outputhaven-1 x BNC (sdi/hd-sdi/3g-SDI);

SDI Transmissietarieven-2.970 Gbit/s en 2.970/1.001 Gbit/s

In/Output Resolutie-480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Voeding-Gelijkstroom 5V;

ESD het model van het Beschermings Menselijke lichaam-±8kV (air-gap lossing)

±4kV (contactlossing);

Afmeting-82mm x 43.5mm x 23mm;

Gewicht-150g;

Werkende Temperatuur-0°C ~ 40°C/32°F ~ 104°F;

Opslagtemperatuur-20°C ~ 60°C/-4°F ~ 140°F;

elative Vochtigheid-20 (Non-condensing) relatieve vochtigheid van ~ 90%;

(Maximum) machtsconsumptie-5W;

Productnaam-1080P MINIhdmi aan de Convertor van BR/van HD/van 3G SDI met HDMI1.3 HDCP1.1/1.2;

5.0 verbinding en verrichting

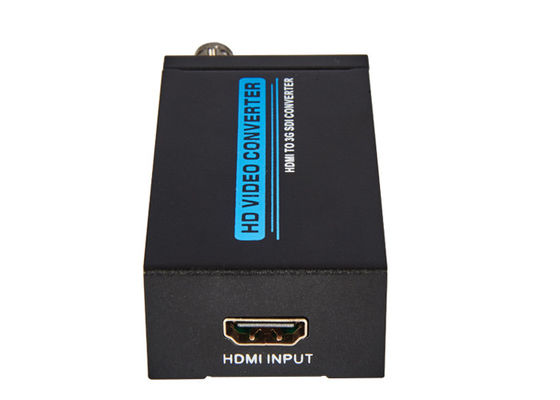

5.01 verbind de HDMI-Kabel tussen HDMI-signaalbron en HDMI-INPUT

van convertor.

5.02 verbind de Coaxiale Kabel tussen convertor en SDI vertoning.

5.03 sluit de machtsadapter tussen convertor en afzet aan.

5.04 open de voeding van HDMI-signaalbron en de vertoning. Kies

werkt input die havens de corresponderen, dan het.
