Productdetails:
|
| Huisvesting: | Metaalbijlage | Kleur: | Zwart |
|---|---|---|---|
| Afmetingen: | Zender/Ontvanger: 140mm (W)×65mm (D)×18mm (h) | Gewicht: | Zender: 245g, Ontvanger: 249g |
| Voeding: | GELIJKSTROOM 24V/1A; | Machtsconsumptie: | 13,2 W (max.) |
| Markeren: | 150 Meters van HD de Videovergrotings,de Videovergroting van 13.2W HD,De Videovergroting van gelijkstroom 24V HD |
||

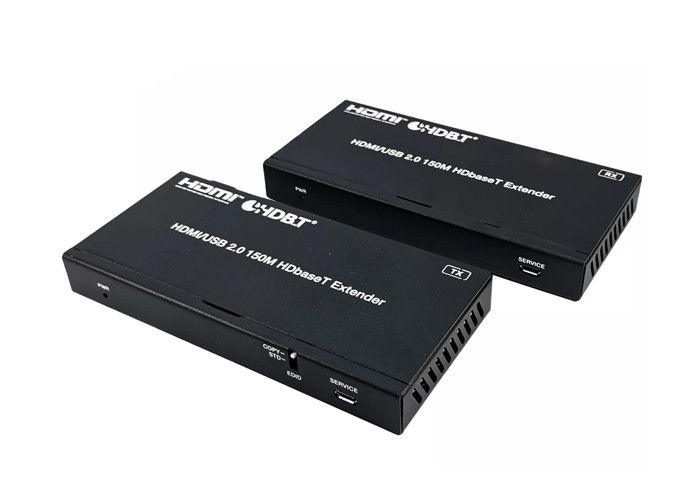

18Gbps HDBaseT HDMI2.0 150 meet 4KX2K@60Hz-4:4: 4 vergroting met USB 2,0
1. Inleiding:
Deze Vergroting van 18Gbps HDBaseT kan uitbreiden HDMI-signaal, tweerichtings de controlesignaal van IRL en het signaal van USB KVM tot
een afstand tot 150m via één enkele CAT6-kabel. Dit product zet HDMI-signaal in standaardhdbaset-signaal om
en transmits het door LAN kabel. Het kan gemakkelijk van het bron controlesignaal apparaat of beeldscherm van ver
het eind door het tweerichtingssignaal van IRL ervaart functie. Videoresolutie tot het 4:4 van 4K2K@60Hz YUV: 4. Het ook
steunen USB 2,0 transmissie en POC-functie.
De vergroting kan wijd op andere gebieden zoals videoconferentiesysteem, signaal uitzenden worden gebruikt het van verschillende media,
HDMI-signaaluitbreiding, enz.
2. Eigenschappen:
☆ HDMI 2.0b en volgzame HDCP 2,2
☆ Steun18gbps videobandbreedte
☆ Steun videoresolutie tot het 4:4 van 4K2K@60Hz YUV: 4
☆ De transmissieafstand kan tot 492ft/150m bij worden uitgebreid
resolutie van 1080P@60Hz, of 394ft/120m bij 4K2K@60Hz-4:4: 4 via a
enige CAT6-kabel
☆ Signaal van steun ervaren het tweerichtingsirl en het signaal van USB KVM
☆ Steun tweerichtingspoc (Macht over Kabel) functie
☆ Steun USB 2,0 transmissie
Het beheer van ☆ EDID
☆ Compact ontwerp voor gemakkelijke en flexibele installatie
☆18Gbps HDBaseT HDMI2.0 150 meters 4KX2K@60Hz-Vergrotings met USB 2,0
3. De pakketinhoud voor 18Gbps HDBaseT HDMI2.0 150 meet 4KX2K@60Hz-Vergroting met USB 2,0:
①1 Vergroting van x 18Gbps HDBaseT (Zender)
②1 Vergroting van x 18Gbps HDBaseT (Ontvanger)
③1 de Zandstralerkabel van x IRL (1,5 meters)
④1 Wideband de Ontvangerskabel van x IRL (1,5 meters)
⑤4 x-het Opzetten Oren
⑥8 x-Machineschroeven (KM3*4)
⑦1 het Sluitenvoeding van x 24V/1A
⑧1x gebruikershandleiding
4. Specificaties:
| Technisch | |
| HDMI-Naleving | HDMI 2.0b |
| HDCP-Naleving | HDCP 2,2 |
| Videobandbreedte | 18Gbps |
| Videoresolutie | Tot het 4:4 van 4K2K@60Hz YUV: 4 |
| USB-Naleving | USB 2,0 |
| Het Niveau van IRL | 5Vp-p |
| De Frequentie van IRL | Wideband 20K-60KHz |
| Transmissieafstand | 1080P@60--150m, 4K60 --120m |
| Kleurruimte | RGB 4:4: 4, YCbCr-4:4: 4, YCbCr-4:2: 2, YCbCr-4:2: 0 |
|
Kleurdiepte |
met 8 bits, 10 beetje, 12 beetje (1080P) met 8 bits (4K60) met 8 bits, 10 beetje, 12 beetje (4K24/30) |
| HDR | HDR, HDR10, HDR10+, Dolby-Visie, HLG |
| Audioformaat | LPCM 7.1CH, de Meester Ware HD en dts-HD van Dolby |
| ESD Bescherming |
Menselijk lichaamsmodel — ±8kV (Air-gap lossing) & ±4kV (Contactlossing) |
| Verbinding | |
|
Zender |
Input: 1×HDMI IN [Type A, 19 speldwijfje] 1×IR IN [3.5mm Stereo mini-Hefboom] 1×SERVICE [hefboom micro-USB] 1×USB [USB-B, 4 speldwijfje] Output: 1×HDBT UIT [RJ45] 1×IR UIT [3.5mm Stereo mini-Hefboom] |
|
Ontvanger |
Input: 1×HDBT IN [RJ45 met licht] 1×IR IN [3.5mm Stereo mini-Hefboom] 1×SERVICE [hefboom micro-USB] Output: 1×HDMI UIT [Type A, 19 speldwijfje] 1×IR UIT [3.5mm Stereo mini-Hefboom] 2×USB 2,0 [USB-a, 4 speldwijfje] |
| Productnaam | 18Gbps HDBaseT HDMI2.0 150 meters 4KX2K@60Hz-Vergrotings met USB 2,0 |
5. Het verbindingsdiagram voor 18Gbps HDBaseT HDMI2.0 150 meet 4KX2K@60Hz-Vergroting met USB 2,0:
