18Gbps 2,0 Videohdmi over Vezelvergroting met het Audio Halen

Deze video van 18Gbps HDMI2.0 over Optische Vezelvergroting met het Audio Halen kan HDMI-signaal tot 3300 feet/1000-meters (over single-mode vezelkabel) of 1000 feet/300-meters (over multi-mode vezelkabel) uitbreiden. De videoresolutie is tot 4K2K@60Hz-4:4: 4. De zender steunt lijnoutput, het audio embeding en EDID-beheersfunctie. De ontvanger steunt audio halend functie. Bovendien steunt de vergroting de tweerichtingscontrole van IRL en signaal rs-232 ervaart. Het kan u toestaan om het beeldscherm aan de signaal bronkant gemakkelijk te controleren of het signaal bronapparaat aan de vertoningskant te controleren wanneer het gebruiken van deze vergroting.



Technisch van de video van 18Gbps HDMI2.0 over Optische Vezelvergroting:
HDMI-Naleving	HDMI 2.0b
HDCP-Naleving	HDCP 2,2
Videobandbreedte	18Gbps
Videoresolutie	480i~1080p50/60Hz, 4Kx2K@24/30Hz, 4k2k@60Hz
Kleurruimte	RGB, YCbCr-4:4: 4/4:2: 2, YUV-4:2: 0
Kleurdiepte	8/10/12-beetje (1080P60Hz) met 8 bits (4K60Hz)
De Audioformaten van HDMI	LPCM2/5.1/7.1CH, Digitale Dolby/Plus/EX, Dolby Ware HD, De Audio dts-EX Formaten DTS van HDMI, dts-96/24, DTS Hoog Onderzoek, dts-HD Hoofdaudio, DSD
Transmissieafstand	Tot 3300 feet/1000-meters over single-mode vezelkabel; Tot 1000 feet/300-meters over multi-mode vezelkabel;
De Frequentie van IRL	20KHz-60KHz
Rs-232 Baud Rate	4800-115200bps
ESD Bescherming	Menselijk lichaam model-±8kV (Air-gap lossing) & ±4kV (Contactlossing)



Verbinding van de video van 18Gbps HDMI2.0 over Optische Vezelvergroting

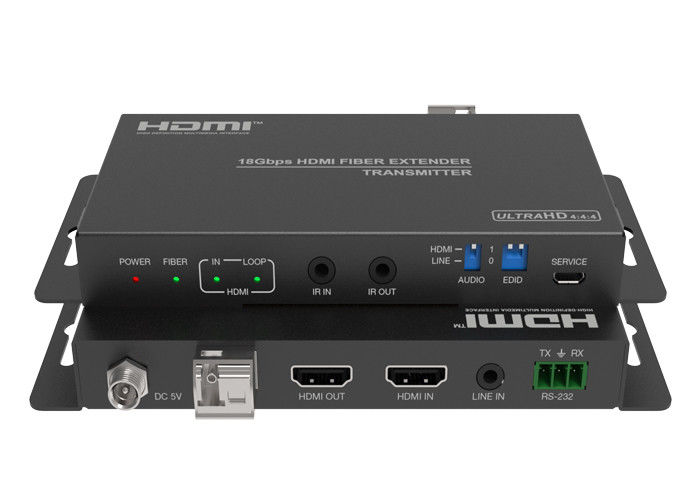

Zender	Input: 1 x HDMI BINNEN [Type A 19 speldwijfje] 1 x-LIJN BINNEN [3.5mm Stereo mini-Hefboom] 1 x IRL BINNEN [3.5mm Stereo mini-Hefboom] 1 x rs-232 [3.81mm Phoenix schakelaar] de 1 x-DIENST [Micro USB, Updatehaven] Output: 1 x HDMI UIT [Type A 19 speldwijfje] 1 Optische Vezel van x uit [LC-wijfje] 1 x IRL UIT [3.5mm Stereo mini-Hefboom]

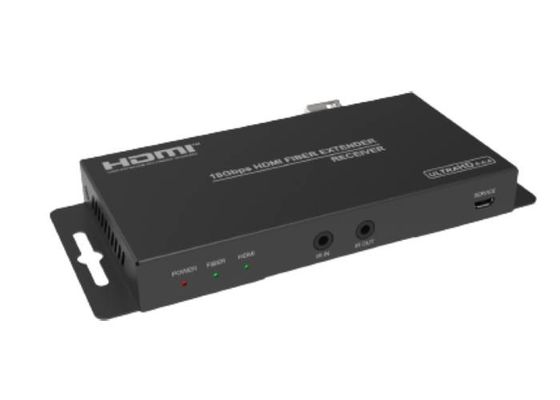

Ontvanger	Input: 1 Optische Vezel van x binnen [LC-wijfje] 1 x IRL BINNEN [3.5mm Stereo mini-Hefboom] 1x de DIENST [Micro USB, Updatehaven] Output: 1 x HDMI UIT [Type A 19 speldwijfje] 1 x rs-232 [3.81mm Phoenix schakelaar] 1 x IRL UIT [3.5mm Stereo mini-Hefboom] 1 x-AUDIO UIT [3.5mm Stereo mini-Hefboom]
