HD multi-screen KVM decoder all-in-one machine IP-gebaseerde KVM Switch
HD multi-picture KVM all-in-one machine is een volledig gebruik van video compressie verwerkingstechnologie,
netwerktechnologie, visualisatietechnologie, gecentraliseerde besturing en andere geavanceerde technologie,
om een IP-netwerk te bouwen als verbinding, video-splicing verwerking instellen, KVM collaboratief beheer,
Audio-verwerking, gecentraliseerde besturing en andere functies en codering en decodering in één apparatuur.
Het heeft de kenmerken van een gedistribueerde, netwerkgebonden, visuele en gedecentraliseerde server.
de belangrijkste prestaties van synchronisatie, real-time, compatibiliteit, ademhalingseffect en
HDMI-interface ondersteunt tot 3840x2160@30Hz input en output,
Multi-screen splicing-scherm, I / O, IR, RS232 externe besturing, die kostenvermindering, eenvoudige bedrading,
visuele besturing, gedecentraliseerde besturing, voor een verscheidenheid aan HD- of 1080P-video-toepassingsscenario's.
Het kan op grote schaal worden gebruikt in het conferentiecentrum, tentoonstellingscentrum, commandocentrum, transportcentrum, enz.
2.IP-gebaseerde KVM-switch functionele kenmerken
- geïntegreerde encoder-decoder, omschakeling van de oproepcode;
- H.264 en H.265 codec protocolen ondersteunen;
- Echt gedistribueerd, geen server, geen andere hulpmiddelen, volledig gedecentraliseerd;
- goede realtime, goede ervaringen, KVM-video-uitgang en lokale gemiddelde latentie van 60 ms;
- Operatievisualisatie, KVM- en clientvisualisatie;
- De HDMI-interface ondersteunt tot 3840x2160@30Hz input en output;
- Sync prestaties zijn beter, ondersteuning LCD, LED, DLP splicing scherm;
- Ondersteuning van multi-kanaal decodering, enkel scherm 16 scherm, roaming, superpositie;
- Ondersteunt de standaard aangepaste venster lay-out preset;
- Ondersteuning voor pre-layout en release;
- Ondertitel, scène, scène polling.
- Ondersteuning voor gepersonaliseerde interface aanpassing.
- IP-gebaseerde KVM-switch

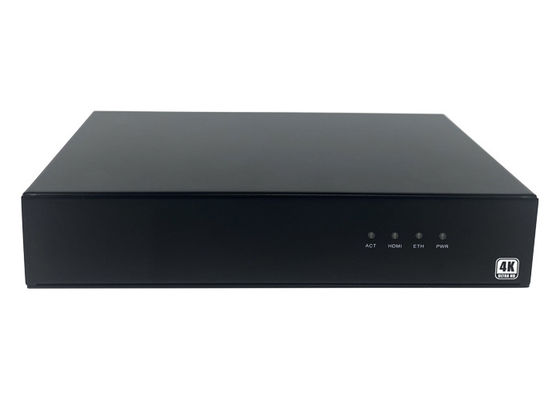

| bestelnummer |
naam |
beschrijving |
| 1 |
Pilotlamp ACT |
- CPU- en temperatuurgrenswaarschuwingslamp
|
| HDMI-pilotlamp |
- De HDMI IN-poort in het achterpaneel is helder na de signaalinvoer
- Of het licht is wanneer de HDMI OUT-poort van het achterpaneel is aangesloten op de uitgang.
|
| ETH, pilootlamp |
- Het achterpaneel netwerkpoort is verbonden met het gigabit netwerk na het licht
|
| PWR, pilootlamp |
|

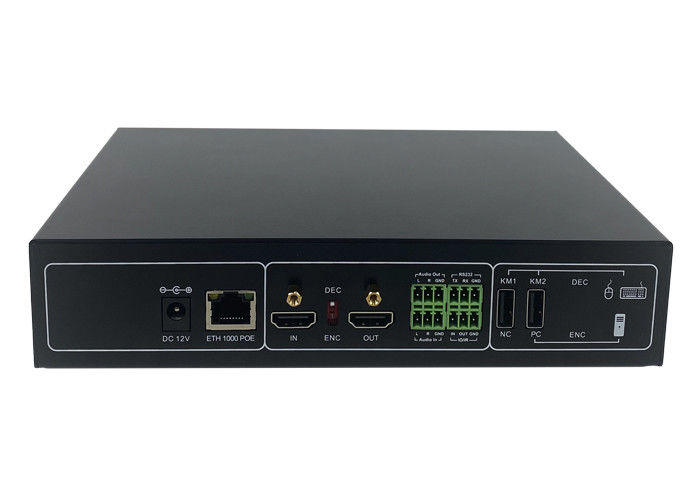

| bestelnummer |
naam |
beschrijving |
| 2 |
DC 12V-interface voor stroomvoorziening |
- 12V DC-stroomvoorziening hoofdinterface, gebruikt voor het verbinden van DC 5.5 * 2.1 specificatie stroomvoorziening hoofd, en netwerk POE stroomvoorziening wederzijdse back-up.
|
| 3 |
E TH 1000 POE |
- Gigabit netwerk interface, ondersteuning POE stroomvoorziening, gigabit switch, en netwerk POE stroomvoorziening wederzijdse back-up.168. * *
|
| 4 |
HDMI IN
Video-invoerinterface
|
- Wordt gebruikt voor de HDMI-video-invoer wanneer het wordt gebruikt als een ingangsnood.
|
| 5 |
Schakelaar |
- Gebruikt voor het coderen van de invoer- en decodering van de uitgangsmodus
- ENC-code, als ingangsnood, signaalbron
- Het is DEC decodering, als de uitgang knooppunt, KVM stoel knooppunt en IPC doorstuur knooppunt
|
| 6 |
HDMI OUT
Video-uitvoerinterface
|
- Voor het ingangssignaal ring uit, wanneer het wordt gebruikt als ingangsnood
- Gebruik om de HDMI-uitgangszijde te verbinden als een uitgangsnood
|
| 7 |
Audio Out Audio-uitvoer interface |
- 3.5mm 3 pin interface, voor analoge audio-uitvoer interface, L is het linker kanaal, R is het rechter kanaal, GND is de grond
|
| 8 |
Audio I n Audio-invoer interface |
- 3.5mm 3 Pin analoge audio-invoer interface, L is het linker kanaal, R is het rechter kanaal, GND is de grond
|
| 9 |
R S232 Interface |
- R S232 Seriële poort 3 Pin-interface, tweerichtingsfunctie en directe transmissie aan de netwerkzijde, TX voor verzenden, RX voor ontvangen, GND voor de grond.
|
| 10 |
De IR / IO-interface |
- IR / IO multiplexing 3pin interface, IR en IO functies zijn beide opties. De IR kan alleen ontvangen of verzenden. IO ondersteunt ontvangen of verzenden. IO heeft twee manieren.
|
| 11 |
K M1 /NC |
- Deze interface is NC ongeldig bij inleiding van de (ENC) -modus.
- Wanneer de uitvoer (DEC) KVM-modus, deze interface kan de muis of toetsenbord, gewone output knooppunt verbinden, werkt de interface niet.
|
| 12 |
K M2 /pc |
- Bij het invoeren van de (ENC) -modus ontvangt deze interface PC de USB-interface van de bedieningssignaalbron host.
- Wanneer de uitgang (DEC) KVM-modus, deze interface kan worden aangesloten op de muis of toetsenbord, de gewone output knooppunt, de interface niet werkt.
|
