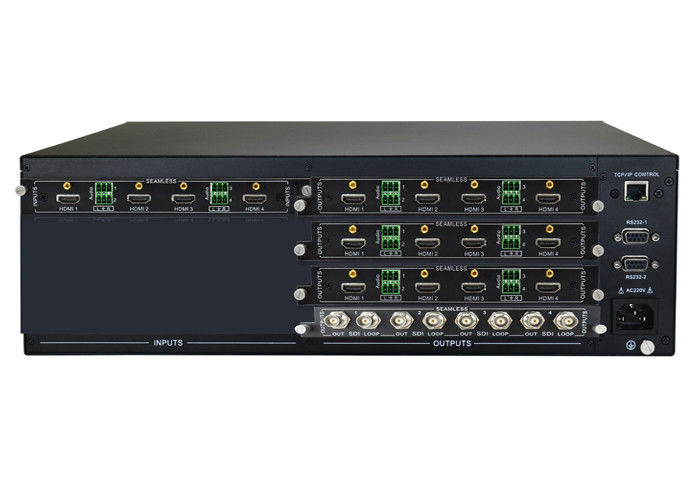

Modulaire Video de Matrijsswitcher van 4K UHD met 4 Hdmi Inputsdi Output

Modulaire Video de Matrijsswitcher van 4K UHD met 4 Hdmi Inputsdi Output

Modulaire Video de Matrijs voerde Switcher van 4K UHD met hdmi 4 hdmi 12 & 4 CH SDI output in

1. Overzicht

De facultatieve modulaire inputkaarten omvatten de volgende verbindingen: HDMI, DVI, VGA, HDBaseT (met RS232 en tweerichtings wide-band IRL),

Vezel Optische en analoge video met het digitale schrapen via HD15 (VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, componentenvideo, s-Video en

samengestelde video). De modulaire outputkaarten omvatten de volgende verbindingen: Optische HDMI, SDI, DVI, VGA, HDBaseT en Vezel.

Het stereo audio inbedden wordt gesteund op de HDMI-inputkaarten om analoge audio toe te laten om in het digitale signaal worden opgenomen. De stereoaudio kan

ook wordt DE-ingebed gebruikend de de outputkaarten van HDMI of HDBaseT-. Het geavanceerde EDID-beheer beperkt bronnen tot output slechts stereoaudio,

terwijl het nastreven van de inheemse videogegevens van de vertoningen in bijlage. Dit systeem laat analoge audio toe om met de in paren gerangschikte digitale video worden geschakeld,

het elimineren van de eis ten aanzien van extra audiomatrijsswitcher.

De duidelijke knoopkappen verstrekken leesbare teksten op het voorpaneel, dat voor elke installatie kan worden aangepast. Controle via IRL, RS232, en

TCP/IP verstrekt een brede waaier van opties voor de systemen van de derde partijcontrole. Programmeerbare tien stellen verstrekken een efficiënt middel om te vormen vooraf in

de video en audiodistributie voor gemeenschappelijke gebruikspatronen.

2. Eigenschappen

• de resolutie van 4K UHD via HDMI & HDBaseT

• Gesteunde verbindingen: Optisch VGA, SDI, DVI, HDMI, HDBaseT & Vezel

• Hoge bandbreedte tot 10,2 Gbps

• Voeg I/O modulaire die kaarten toe op uitzetbaarheid worden gebaseerd

• Kruisings ultra-omschakeling

• Het geavanceerde beheer van HDCP & EDID-

• Heet swappable ontwerp

• Ontruim verlichte knopen

• Controle via IRL, Ethernet & rs-232

• globale 10 stellen vooraf in

• Voorpaneel LCD voor omschakeling & status

• Het slot van de voorpaneelveiligheid

• 3 RU rek-monteerbare aluminiumbijlage

3.Specification.

I/O Verbindingen:

• De chassis voeren in: 4 x-Inputkaarten

• Chassisoutput: 4 x-Outputkaarten

• Bandbreedte voor elke I/O: 340 Mhz (10,2 Gbps)

• Input-output impedantie: 75 ohms

• Omschakelingssnelheid: (maximum) 200ns

• Aanwinst: 0 dB

• Maximum vertraging: 5nS (+/- 1nS)

Controle:

• Periodieke controlehaven: Rs-232, schakelaar van 9 speld de vrouwelijke D

• Pin Configurations: 2 = TX, 3 = RX, 5 = GND

• Voorpaneelcontrole: Knopen

• TCP/IP controle via Ethernet

Algemeen & Milieu:

• Materiaal: De zwarte geschilderde Grootte van het Aluminiumkader: 3 RU rekchassis

• Vochtigheid: 10% ~ 90%

• Werkende Temperatuur: 0° aan +40° C (+32° aan +104° F)

• Werkende Vochtigheid 20% aan Non-condensing 90%,

• Opslagtemperatuur -10° aan +60° C (+14° aan +140° F)

• Opslagvochtigheid 20% aan Non-condensing 90%,

• Installatie: Monteerbaar rek

Macht, ESD & Regelgevend

• Internationale Voeding: 110VAC ~ 240VAC, 50/60Hz

• Machtsconsumptie: 135 volledig bevolkte watts

• ESD bescherming: 15kV

• Regelgevend: Ce, RoHs, FCC

• Gevaldimensie: 483x317x133mm (3U)

• Product het Verschepen Gewicht: 7,71 kg (17 pond.)

4. Het gebruiken van Toepassing:
