Productdetails:
|
| TRASNMITTER: | ZENDER | Interface: | SDI Output (BNC-wijfje); HDMI-Output (Type A wijfje); Gelijkstroom-input (het wijfje van 4pin LEMO) |
|---|---|---|---|
| De Waaier van het leveringsvoltage: | 7-36V gelijkstroom | Transmissiewaaier: | 150 Meters |
| Machtsconsumptie: | < 6W=""> | Grootte: | (L x W x H): 95.4*152.2*26mm |
| Input Videoformaat: | SDI: 3G, HD, en (Automatisch geselecteerde) BR-SDI: HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59. | VideoverwerkingsKleurdiepte: | RSSI-blauw (5 LEDs); Verbinding-geel; Video-Green |
| Markeren: | SDI HDMI Draadloze Vergroting,150m HDMI Draadloze Vergroting,150m HDMI Wifi Vergroting |
||

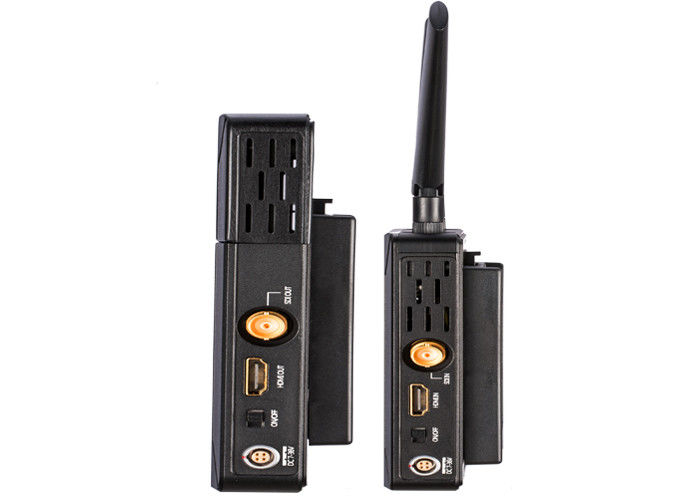

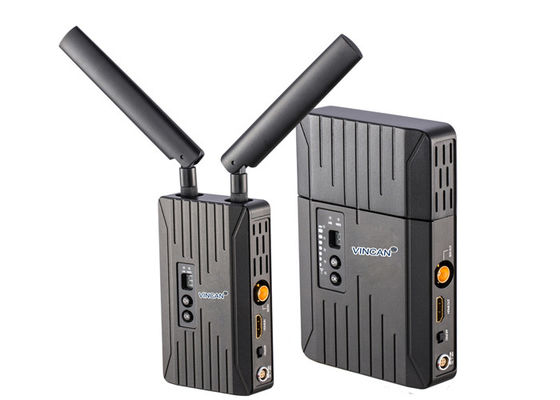

150 Meters van 3G SDI HDMI de Draadloze Vergrotings zonder Enige Latentie
PRO150,150 meterswhdi draadloze vergroting hdmi&3g-SDI zonder enige latentie
Eigenschappen:
1. De de batterijgesp van Sony F970, geschikt voor gebiedsbatterij installeert en vervanging.
2. Alle input en outputhavens hebben +-8 kV ESD beveiligingsniveau (HBM, contactlossing). Stop & Spel – geen software wordt vereist.
3. De professionele standaard 4 stoppen van de speldlemo macht.
4. Elke die RX (ontvanger) aan unieke TX (zender) in paren wordt gerangschikt in fabriek.
. industrieel metaal 5 en plastic geval met het robuuste koelen en duurzaamheid.
6. RX ingebouwde richtingantenne.
7. Signaalindicatoren voor draadloze machtsstatus, Videostatus en ontvanger RSSI.
8. Het harde het dragen geval verstrekt water en schokbewijs aan product.
Specificatie
|
|
|
/ |
|
SDI: 3G, HD, |
|
|
|
|
|
|
en (Automatisch geselecteerde) BR-SDI: |
|
||
|
|
|
|
|
|
||
|
Output Videoformaat |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VideoverwerkingsKleurdiepte |
|
Verbinding-geel; Video-Green |
|
RSSI-blauw (5 LEDs); Verbinding-geel; |
|
|
|
|
|
Video-Green |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Frequentieband |
|
5.1-5.9GHz, configureerbaar met China, |
|
5.1-5.9GHz, configureerbaar met China, |
|
|
|
|
Noord-Amerika, Europa, enz. |
|
Noord-Amerika, Europa, enz. |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Modulatiewijze |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Transmissiemacht |
|
Maximum15dbm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ontvangersgevoeligheid |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Bezette Bandbreedte |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Temperatuurwaaier |
|
0-40℃ (het werk temperatuur); |
|
0-40℃ (het werk temperatuur); |
|
|
|
|
|
20-60℃ (opslagtemperatuur) |
|
20-60℃ (opslagtemperatuur) |
|
|
|
|
|
|
|
|
|
|
Installatie
1) Verzeker de video brondieoutput van de camera O.K. is, en de HD-monitor op verbonden videoinput ingeschakeld en overschakelt is
haven.
2) Verzeker 2 TX-antennes geïnstalleerd zijn. Voor optimale geplaatste resultaten handhaven de dubbele antennes in de vorm van „V“ en onbelemmerde lijn van
gezicht tussen zender en ontvanger. Onder cijfer voor uw verwijzing
3) Verzeker al input, worden de output SDI of HDMI-de kabels verbonden.
4) Verzeker zowel zender als ontvanger worden aangedreven via batterij of gelijkstroom-input. Dan zet machtsschakelaar van de zender en respectievelijk de ontvanger aan. De MACHTSindicator zal dan aansteken.
5) Verzeker de zender en de ontvanger wordt geplaatst met dezelfde frequentie.
6) Als de camera is en de videoinput O.K. is, zal de zij VIDEOindicator van TX aansteken.
7) Alvorens RX draadloze verbinding met TX beëindigde, RSSI-weg zijn de indicatoren en de VIDEOindicatoren; wanneer de draadloze verbinding wordt gedaan, RSSI-zullen de indicatoren
steek en wijs eerst op de signaalsterkte aan. Als de ontvanger intern draadloze video normaal van ether-interface ontdekt, VIDEO
de indicator zal aansteken. Vóór dat, als SDI of van HDMI de videohaven van de ontvanger HD-aangesloten uit monitor heeft, zal het een OSD van tonen
Verbinding die zoals in de hieronder figuur verbinden.
8) Het systeem zal 20-30 seconden doorbrengen die de verbinding, afhankelijk van verbindingssterkte en de voorwaarde van het signaalkanaal construeren. Wanneer is de draadloze verbinding
vestigde het RSSI-licht zal verlichten, wijzend op de huidige draadloze signaalsterkte, VIDO-zullen de indicatoren, en de aangesloten HD-monitor aansteken
de video en de audio in real time zal spelen.
Frequentieselectie
Het draadloze transmissiesysteem werkt in de 5.1-5.9GHz-frequentieband en kan buigzaam aan andere vergunning gegeven of ISM banden worden gevormd aan
pas verschillende globale gebieden aan. Het voorpaneel van de zender kenmerkt een knoop van de frequentieselectie (zie onder illustratie), die
verstrekt een maximum van 4 uitvoerbare frequentiekanalen, en steunt een maximum van 4 gelijktijdige ontvangerseenheden.
