Productdetails:
|
| Resolutie: | 4k*2k 60Hz (YUV 4:2:0) | wdm filter: | Geïntegreerd 1310nm/1550nm filter |
|---|---|---|---|
| In- en uitgangssignalen: | TMDS-niveau (voldoende aan DVI1.0) | Moduledimensie (mm): | 59.5LX20.0WX10.5H |
| optische schakelaar: | 1X LC-connector | Elektrische schakelaar: | HDMI aansluiting |
| Aanbevolen vezels: | OM3 MM-vezel of enkelmodusvezel | Verleng de afstand: | 300m |
| Markeren: | 300m HD Videovergroting,de Videovergroting van 1310nm HD,1550nm minihdmi-Vergroting |
||
1xLC Mini 300m HD Video Extender 1310nm 1550nm HDMI plug
1xLC HDMI Fiber Extender 1310/1550nm 300m
Kenmerken:
***Resolutie tot 3840*2160/30Hz ((Y:U:V 4:44);
***Ondersteuning resolutie 3840*2160/30Hz ((Y:U:V 4:2:0)
***De DVI-gegevens worden tot 300 meter over OM3 MMF of SMF Fiber uitgebreid;
***Ondersteuning van HDCP;
***Afneembare functie met 1x LC OM3 MM-vezel of SM-vezel;
***De modules zijn compact genoeg om rechtstreeks aan grafische bronnen en displays te worden aangesloten door gebruik te maken van HDMI-plugs;
***Bevat twee (2) +5V gelijkstroomstroomadapters voor zender en ontvanger;
***een micro USB-B-aansluiting;
***Gegevensbeveiliging met verwaarloosbare RFI/EMI-emissies en verlies van videokwaliteit als gevolg van ontbreken van koperen geleider;
Toepassingen:
***Digitale FPD's, PDP's en projectoren voor medische apparatuur, luchtvaart, verkeersleiding, fabriek en bank
***Digitale FPD's en projectoren in conferentieruimte en auditorium
***Kiosk met digitale FPD's met full motion grafische displays van externe systemen
***PDP-displayen voor informatie op openbare sites
***LED-bordjes op straten en in stadions
Toepassingsschema:

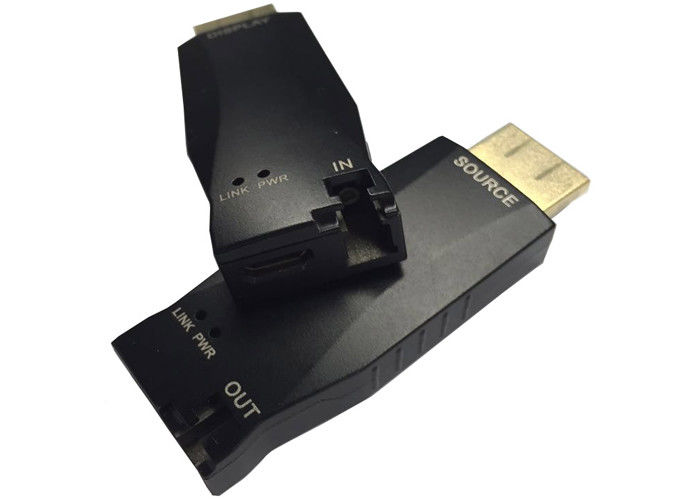

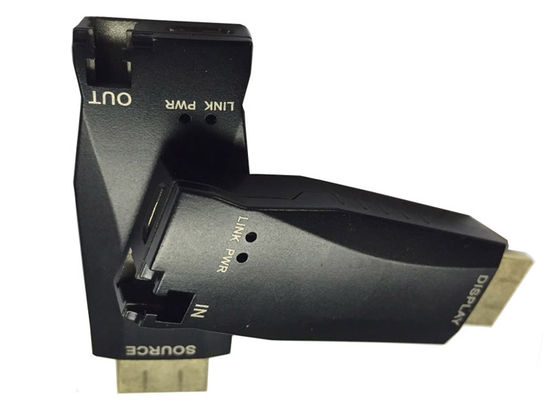

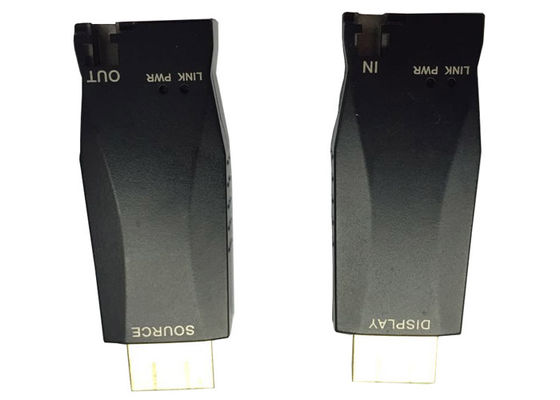

Afbeelding van de producten:
Beschrijving:
De WLHDMI-304S-TR-optische verlengmodule bestaat uit een zendermodule en een ontvangmodule, elk met een LC-connector en een HDMI-stick.Gebruikers kunnen naar eigen goeddunken de lengte van de verlenging bepalen door de lengte te kiezen van glasvezelkabels met LC-ferrels aan de uiteindenHet biedt grafische TMDS-signalen die kunnen worden uitgebreid tot de grenzen van de modale bandbreedte van geselecteerde OM3-multi-mode glasvezels of single-mode vezels.
De communicatie tussen de WLHDMI-304S-T en de WLHDMI-304S-R is tweerichtings, de gegevenssnelheid van de ¥T naar ¥R is 10,2 Gb/s bij 1310 nm en van de ¥R naar ¥T 250 Mb/s bij 1550 nm,de 1310nm en 1550nm optische signalen worden multiplexed naar één vezel met een 1310/1550nm WDM filter binnenste de HDMI extender.
De WLHDMI-304S HDMI Extender is compatibel met de HDMI 1.4-standaard, het ondersteunt resolutie tot 3840 * 2016 / 30Hz (YUV 4:4:4) of 3840*2016/60Hz (YUV 4:2Het ondersteunt afstanden tot 300 m over OM3 MMF en SMF.
De Extenders bestaan uit de volgende drie delen:
- één zender; P/N: WLHDMI-304S-T
- Eén ontvanger; P/N: WLHDMI-304S-R
- Twee wisselstroomadapters tot 110V-240V met DC 5V 1A stopcontact
Technische specificaties
-Specificaties
-Algemene specificaties
|
|
Parameter |
Specificaties |
|
Resolutie |
4k*2k 30Hz |
3840x2160/30Hz (YUV 4:4:4) |
|
4k*2k 60Hz |
3840x2160/60Hz.2:0) |
|
|
Componenten |
Laserdioden in Tx-module |
1310 nm FP laser en 1550 nm PIN PD |
|
Foto-dioden in Rx-module |
1550 nm FP laser en 1310 nm PIN PD |
|
|
WDM filter |
Geïntegreerd 1310nm/1550nm filter |
|
|
Elektrische apparatuur |
In- en uitgangssignalen |
TMDS-niveau (voldoende aan DVI1.0) |
|
Gegevensoverdrachtsnelheid (grafische gegevens) |
Max. 3,4 Gbps |
|
|
Maximale pixelklokfrequentie |
340 Mb/s |
|
|
Maximale video-bitrate |
10.3Gb/s |
|
|
Totaal Jitter aan het einde van de Rx-uitgang |
Max. 309 pk |
|
|
Schommelingen tussen de kanalen |
Max. 6ns |
|
|
Optische |
Link Power Budget |
Min 8,5 dB |
|
Mechanische apparatuur |
Afmeting van de module (mm) |
59.5LX20.0WX10.5H |
|
Verbinding |
Optische connector |
1X LC-connector |
|
Elektrische aansluiting |
HDMI aansluiting |
|
|
Aanbevolen vezels |
OM3 MM-vezel of enkelmodusvezel |
|
|
Verleng de afstand |
300 meter |
|
Absolute maximale ratings
|
Parameter |
Symbool |
Minimaal |
Maximaal |
Eenheden |
|
Voedingsspanning |
VCC |
- Nul.3 |
+ 6.0 |
V |
|
In- en uitgangsspanning |
In/uit |
- Nul.3 |
VCC |
V |
|
Werktemperatuur |
Hoogte |
0 |
70 |
°C |
|
Relatieve luchtvochtigheid |
RHop |
5 |
80* |
% RH |
|
Bergingstemperatuur |
- Het is... |
- 40. |
+ 85 |
°C |
|
Relatieve luchtvochtigheid |
RHto |
5 |
95* |
% RH |
Werkomstandigheden
Transmittermodule (E-to-O-converter)De in punt 2 van deze bijlage vermelde gegevens moeten worden gebruikt voor de identificatie van de in punt 2 van deze bijlage vermelde gegevens.
|
|
Parameter |
Symbool |
Minimaal |
Typisch |
Maximaal |
Eenheden |
|
Stroomvoorziening |
Voedingsspanning |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
Voedingsstroom |
ITcc |
- |
280 |
320 |
mA |
|
|
Machtverlies |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Afwijzing van de stroomvoorziening |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
Invoer van gegevens |
RLD |
|
50 |
|
Ω |
|
Grafische voedingsspanning |
GVCC |
+3.1 |
+3.3 |
+3.5 |
V |
|
|
Eenzijdige uitslag schommelspanning |
GVISWING |
0.4 |
- |
0.8 |
V |
|
|
Optische verbinding |
10.2Gb/s zender |
|||||
|
Optische uitgang Vermogen |
Po |
- Zes.0 |
|
0 |
dBm |
|
|
Gegevenspercentage |
B. |
|
10.3 |
|
Gebruikersnaam |
|
|
Ontvangende golflengte |
L |
1260 |
1310 |
1360 |
nm |
|
|
Spoedeisende hulp |
- Ik weet het niet. |
3.5 |
|
7 |
dBm |
|
|
Δλ |
|
|
|
2 |
nm |
|
|
250 Mb/s ontvanger |
||||||
|
Optische kracht ontvangen |
Po |
- 25 |
|
0 |
dBm |
|
|
Gegevenspercentage |
B. |
|
250 |
|
Mb/s |
|
|
Ontvangende golflengte |
L |
1490 |
1550 |
1610 |
nm |
|
|
Signal detecteert goed |
SDg |
|
|
- 25 |
dBm |
|
|
Signal detectie mislukt |
SDf |
- 27 |
|
|
dBm |
|
|
Link Power Budget |
Pbgt |
9.0 |
|
|
dB |
|
|
Totaal Jitter |
TRjitter |
|
|
309 |
ps |
|
ontvangermodule; P/N: WLHDMI-302S-R:
|
|
Parameter |
Symbool |
Minimaal |
Typisch |
Maximaal |
Eenheden |
|
Stroomvoorziening |
Voedingsspanning |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
Voedingsstroom |
IRcc |
- |
280 |
320 |
mA |
|
|
Machtverlies |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Afwijzing van de stroomvoorziening |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
Uitvoerbelasting |
RLD |
|
50 |
|
Ω |
|
Grafische voedingsspanning |
GVCC |
+3.1 |
+3.3 |
+3.5 |
V |
|
|
Eenzijdige uitslag schommelspanning |
GVISWING |
0.4 |
- |
0.8 |
V |
|
|
Optische verbinding |
10.2Gb/s ontvanger |
|||||
|
Optische kracht ontvangen |
Po |
- Vijftien.5 |
|
0 |
dBm |
|
|
Gegevenspercentage |
B. |
|
10.3 |
|
Gebruikersnaam |
|
|
Ontvangende golflengte |
L |
1260 |
1310 |
1360 |
nm |
|
|
Signal detecteert goed |
SDg |
|
|
-14 |
dBm |
|
|
Signal detectie mislukt |
SDf |
-15 |
|
|
dBm |
|
|
Link Power Budget |
Pbgt |
8.5 |
|
|
dB |
|
|
Totaal Jitter |
TRjitter |
|
|
309 |
ps |
|
|
250 Mb/s zender |
||||||
|
Optische uitgang Vermogen |
Po |
-Negen.0 |
|
-3 |
dBm |
|
|
Gegevenspercentage |
B. |
|
250 |
|
Mb/s |
|
|
Ontvangende golflengte |
L |
1490 |
1550 |
1610 |
nm |
|
|
Spoedeisende hulp |
- Ik weet het niet. |
9 |
|
|
dBm |
|
|
Δλ |
|
|
|
4 |
nm |
|
Aanbevolen specificaties voor glasvezelkabel
|
Parameters |
Voorwaarden |
Specificaties |
|
Vlakken |
|
OM3 MM- of SM-vezels |
|
Afzwakking van glasvezelkabels |
SM vezel λ = 1310 nm |
Max. 0,5 dB/km |
|
OM3 MM vezel λ = 1310 nm |
Max. 3,5 dB/km |
|
|
Verlengingsafstand |
SM-vezels |
300 meter |
|
OM3 MM-vezels |
300 m |
|
|
Vervormd |
|
Max. 0,4ns |
|
Invoegingsverzwakking |
|
Max. 0,5 dB |
|
Totale optische verzwakking |
In 330 ft (100 meter) uitbreiding |
Max. 1,5 dB |
Opmerking*: sommige kunststofkoppelingen om twee LC-aansluitingen vast te klemmen konden niet passen.
Tekening
Installatie:
Let op: installeer de optische HDMI-extender volgens de volgende stap, zo niet, de extender
zou niet moeten werken.
1. Sluit de WLHDMI-304S-T aan op de videobron en verbind de WLHDMI-304S-R op de
weergave;
2. Verbind de vezel tussen de WLHDMI-304S-T en WLHDMI-304S-R,
3Sluit de externe voeding aan op WLHDMI-304S-T en WLHDMI-304S-R.
4.Toevoegen van de stroom aan het systeem.
