Productdetails:
|
| HDMI-Naleving: | HDMI 2,0 | HDCP-Naleving: | HDCP 2,2/HDCP 1,4 |
|---|---|---|---|
| Videobandbreedte: | 18Gbps | Videoresolutie: | Tot 4K60Hz-4:4: 4 |
| Kleurruimte: | RGB/YCbCr-4:4: 4, YCbCr-4:2: 2/4:2: 0, YUV-4:4: 4 | esd bescherming: | Menselijk lichaamsmodel — ±8kV (Air-gap lossing) &±4kV (Contactlossing) |
| Huisvesting: | Metaalbijlage | Kleur: | Zwart |
| Afmetingen: | Zender/Ontvanger: 61mm [W] x 88mm [D] x 18mm [H] | Gewicht: | Zender: 160g, Ontvanger: 155g |
| Voeding: | Input: AC 100 - de Output van 240V 50/60Hz: GELIJKSTROOM 12V/1A | Machtsconsumptie: | 3.84 W |
| Markeren: | de Videovergroting van 18Gbps HD,De Videovergroting van HDMI2.0 HD,18Gbps HDMI over CAT Extender |
||

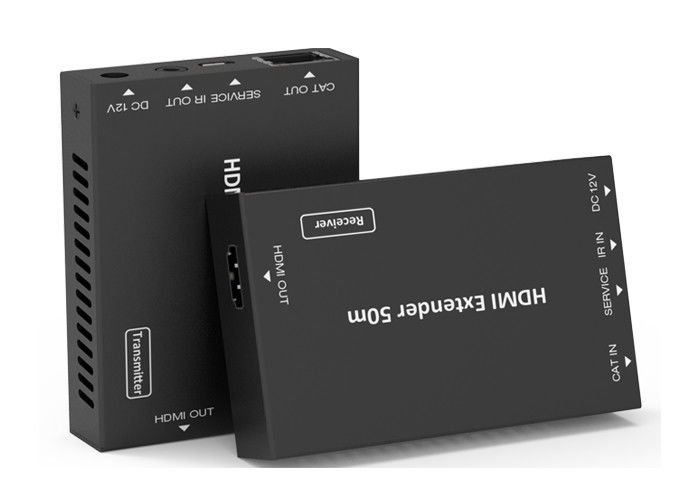

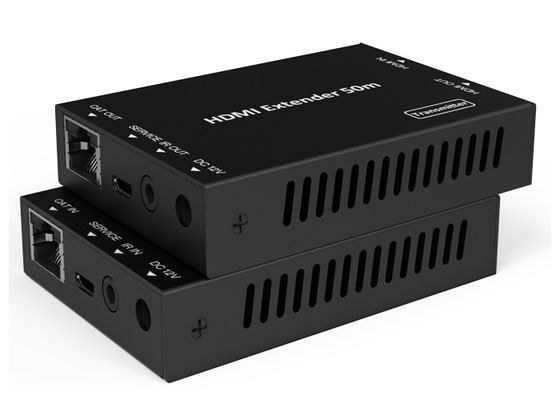

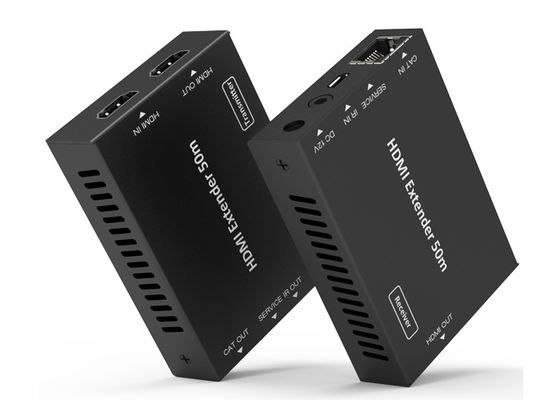

de Videovergroting van 18Gbps HD 50 Meters van HDMI over CAT Metal Enclosure
18Gbps HDMI over CAT Extender 50 meters
1. Inleiding
De Vergroting van HDMI 18Gbps kan hoge definitievideo/geluidssignaal en unidirectioneel IRL uitbreiden, en de afstand is tot 164ft/50 meters tussen zender en ontvanger over één enkele Cat5e/6-kabel. Het steunt resolutie tot 4K2K@60Hz-4:4: 4, 18Gbps en HDCP 2,2. Bovendien is de vergroting uitgerust met unidirectioneel IRL ervaart dat voor broncodebeheer en één HDMI-lijnoutput toestaat.
De vergroting omvat twee eenheden: zendereenheid en ontvangerseenheid. De zendereenheid is de oorzaak van het vangen van HDMI-inputsignaal en draagt het signaal via één rendabele Cat6-kabel, en het uitzenden van de controlesignalen van IRL. De ontvangerseenheid is de oorzaak van het ontvangen van het HDMI-signaal en het overbrengen van de controlesignaal van IRL.
De vergroting biedt de geschiktste oplossing voor HDMI-uitbreiding over één enkele Cat5e/6 met vermogen over lange afstand aan, en is de perfecte oplossing voor om het even welke toepassing.
2. Eigenschappen
☆ HDMI 2,0, HDCP 2,2/HDCP 1,4 en volgzame DVI 1,0
☆ Steunen18gbps bandbreedte
☆ Steunt input en output videoresolutie tot 4k2k@60Hz-4:4: 4, breiden zich uit
afstand tot 164ft/50 meters
☆ Steunen één HDMI-lijnoutput
☆ De steunen unidirectioneel IRL ervaren
☆ De functie van steunenhdr
De functie ☆ van steunenpoc (Macht over Kabel), het betekent dat één van beide zender
of de ontvanger is aangedreven levering door 12V/1A machtsadapter, andere niet
behoeftevoeding.)
☆ Functie van het steunen de automatische exemplaar EDID
☆ Compact ontwerp voor gemakkelijke en flexibele installatie.
3. Pakketinhoud
①De Vergroting van 1× HDMI 18Gbps (Zender)
②De Vergroting van 1× HDMI 18Gbps (Ontvanger)
③1× de Zandstralerkabel van IRL (1,5 meters)
④de Ontvangerskabel van 1× 20~60KHz IRL (1,5 meters)
⑤De adapter van de het Sluitenmacht van 1× 12V/1A
⑥4× opzettende Oren
⑦1× gebruikershandleiding
4. Specificaties
| Technisch | ||
| HDMI-Naleving | HDMI 2,0 | |
| HDCP-Naleving | HDCP 2,2/HDCP 1,4 | |
| Videobandbreedte | 18Gbps | |
| Videoresolutie | Tot 4K60Hz-4:4: 4 | |
| Kleurruimte | RGB/YCbCr-4:4: 4, YCbCr-4:2: 2/4:2: 0, YUV-4:4: 4 | |
| Kleurdiepte |
8/10/12-beetje (1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4:2: 2/4:2: 0) met 8 bits (4K60Hz-4:4: 4) |
|
| De Audioformaten van HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Digitale Dolby, Dolby TrueHD, Dolby Digital Plus (DD+), dts-S, DTS HD meester, DTS hd-HRA, dts-x |
|
| ESD Bescherming | Menselijk lichaamsmodel — ±8kV (Air-gap lossing) &±4kV (Contactlossing) | |
| Verbindingen | ||
| Zender |
Input: het Type A van 1x HDMI [19-speld wijfje] 1x de DIENST [Micro USB, Updatehaven] Output: het Type A van 1x HDMI [19-speld wijfje] 1x IRL UIT [3.5mm Stereo mini-Hefboom] 1x KAT UIT [RJ45, 8 speldwijfje] |
|
| Ontvanger |
Input: 1x IRL BINNEN [3.5mm Stereo mini-Hefboom] 1x KAT BINNEN [RJ45, 8 speldwijfje] 1x de DIENST [Micro USB, Updatehaven] Output: het Type A van 1x HDMI [19-speld wijfje] |
|
| Mechanisch | ||
| Huisvesting | Metaalbijlage | |
| Kleur | Zwart | |
| Afmetingen |
Zender/Ontvanger: 61mm [W] x 88mm [D] x 18mm [H] |
|
| Gewicht | Zender: 160g, Ontvanger: 155g | |
| Voeding |
Input: AC 100 - 240V 50/60Hz Output: GELIJKSTROOM 12V/1A |
|
| Machtsconsumptie | 3.84 W | |
| Werkende Temperatuur | 32 - 104°F/0 - 40°C | |
| Opslagtemperatuur | -4 - 140°F/-20 - 60°C | |
| Relatieve Vochtigheid | 20 - 90% relatieve vochtigheid (geen condensatie) | |
| Resolutie/Afstand | 4K60 - Voeten/Meters | 4K30 / 1080P - Voeten/Meters |
| CAT5e | 164ft/50M | 164ft/50M |
| CAT6/6a/7 | 197ft/60M | 230ft/70M |
| HDMI IN/OUT | 10ft/3M | 30ft/10m |
| Het gebruik van „Premie Hoge snelheidshdmi“ kabel wordt hoogst geadviseerd. | ||
5. Verrichtingscontroles en Functies
5.1 zendercomité
| Aantal | Naam | Functiebeschrijving |
| 1 | HDMI UIT | HDMI-de haven van de lijnoutput, verbindt met HDMI-beeldscherm zoals TV of Projector met een HDMI-kabel. |
| 2 | HDMI BINNEN | HDMI-de inputhaven, verbindt met HDMI-bronapparaat zoals de speler van DVD of PS4-met een HDMI-kabel. |
| 3 | KAT UIT | Verbind met KAT IN haven op het ontvangende eind met een CAT6-kabel. |
| 4 |
Machtsindicator (Groene) lamp |
De lamp zal verlichten wanneer de zender ingeschakeld is. |
| 5 |
Gegevenssignaal Indicatorlamp (Sinaasappel) |
De lamp zal verlichten wanneer de zender en de ontvanger signaaltransmissie hebben. |
| 6 | De DIENSThaven | Voor ingebouwde programmatuur bijgewerkt gebruik. |
| 7 | IRL UIT | Verbind met wideband de Zandstralerkabel van IRL. Het signaal van IRL is van IRL IN haven van de ontvanger. |
| 8 | Gelijkstroom 12V |
De stopgelijkstroom 12V/1A voeding in de eenheid en sluit de adapter aan een AC afzet aan. (Nota: De functie van PoC van vergrotingssteunen, het betekent dat of de zender of de ontvanger aangedreven levering door 12V/1A machtsadapter zijn, vergt andere geen voeding.) |
5.2 ontvangerscomité
| Aantal | Naam | Functiebeschrijving |
| 1 | HDMI UIT | HDMI-de outputhaven, verbindt met HDMI-beeldscherm zoals TV of Projector met een HDMI-kabel. |
| 2 | KAT BINNEN | Verbind met KATTEN UIT haven op het zendereind met een CAT6-kabel. |
| 3 |
Machtsindicator (Groene) lamp |
De lamp zal verlichten wanneer de ontvanger ingeschakeld is. |
| 4 |
Gegevenssignaal Indicatorlamp (Sinaasappel) |
De lamp zal verlichten wanneer de zender en de ontvanger signaaltransmissie hebben. |
| 5 | De DIENSThaven | Voor ingebouwde programmatuur bijgewerkt gebruik. |
| 6 | IRL BINNEN | Verbind met wideband de Ontvangerskabel van IRL. Het signaal van IRL zal verzenden naar de haven van IRL UIT van de zender. |
| 7 | Gelijkstroom 12V |
De stopgelijkstroom 12V/1A voeding in de eenheid en sluit de adapter aan een AC afzet aan. (Nota: De functie van PoC van vergrotingssteunen, het betekent dat of de zender of de ontvanger aangedreven levering door 12V/1A machtsadapter zijn, vergt andere geen voeding.) |
5.3 IRL Pin Definition
De Ontvanger en de Zandstraler de definitie van de speld van IRL zoals hieronder:
Het volgende is het systeemdiagram van IRL over de methode van het de kabelgebruik van IRL.
6. Toepassingsvoorbeeld
