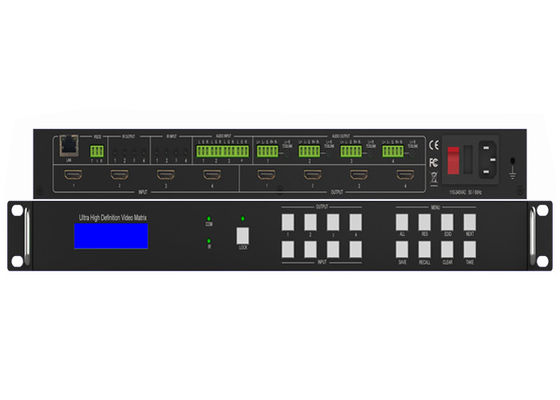

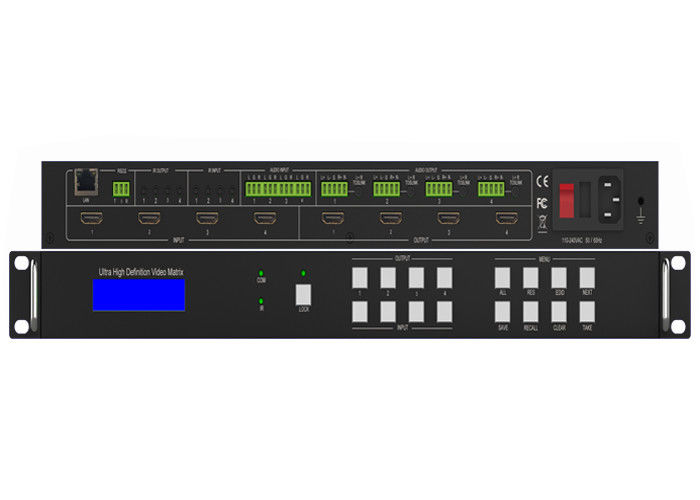

18Gbps 4x4 Naadloos UHD HDMI2.0 4KX2K@60 Hz 4:4:4 Matrix met wandfunctie
1. Inleiding
De 18Gbps 4x4 naadloze UHD Matrix kan 4 HDMI-bronnen aansluiten op 4 HDMI-schermen.
De ondersteunde videoresolutie is maximaal 4K60 4:4:4.Het product ondersteunt IR-matrix en audio
Matrix.IR-matrixroutering volgt de videoroutering.Audio-extractie en -invoeging worden ondersteund.
Het product ondersteunt CEC-beheer en sterke videomuurverwerking.
2. Functies
1.Compatibel met HDMI 2.0 en HDCP 2.2;
2. Ondersteuning van 18 Gbps videobandbreedte;
3. Ondersteuning van videoresolutie tot 4K60 4:4:4;
4. Kleurruimte: RGB, YCbCr 4:4:4, YCbCr 4:2:2;
5. Ondersteuning voor naadloos schakelen, videomuurfunctie;
6. Ondersteuning van CEC-beheer;
7. Ondersteuning van audiomatrix en IR-matrixfunctie;
8. Ondersteuning van externe L / R-audio-insert op HDMI-stream;
9. Ondersteuning van EDID-beheer;
10. Ondersteuning voorpaneel, RS232, TCP/IP (LAN 10M/100M) controle;
3. Inhoud van de verpakking
①1 x 4x4 naadloze UHD-matrix
②1 x netsnoer
③1 x Matrix IR-afstandsbediening
④4 x IR-ontvangerkabel (1,5 meter)
⑤ 4 x IR Blaster-kabel (1,5 meter)
⑥1 x 3-polige Phoenix-connector
⑦1 × CAT6-kabel
⑧1× USB naar RS232-kabel
⑨1× Gebruikershandleiding
4. Specificaties
| Technisch |
| HDMI-conformiteit |
HDMI 2.0 |
| HDCP-naleving |
HDCP 2.2 |
| Videobandbreedte |
18Gbps |
| Video resolutie |
Tot 4K60 4:4:4 |
| Kleur ruimte |
RGB, YCbCr 4:4:4/4:2:2 |
| HDMI-amplitude |
TMDS +/- 0,4Vpp |
| Differentiële impedantie |
100 ± 15 ohm |
| ESD-bescherming |
Menselijk-lichaamsmodel:
±8kV (luchtspleetontlading), ±4kV (contactontlading) |
| RS232/Ethernet-besturing |
| Baudsnelheid en Protocol |
Baudrate: 9600, databit: 8
Stopbit: 1, geen pariteitscontrole |
| Ethernet |
IE10.0+,HTML5 |
| Mechanisch |
| Huisvesting |
Metalen behuizing |
| Kleur |
Zwart |
| Dimensies |
430 mm (B) × 220 mm (D) × 44 mm (H) |
| Gewicht |
5 kg |
| Stroomvoorziening |
Wisselstroom 110 - 240V |
| Energieverbruik |
60W (maximaal) |
| Bedrijfstemperatuur |
0°C ~ 40°C / 32°F ~ 104°F |
| Bewaar temperatuur |
"-20°C ~ 70°C / -4°F ~ 158°F |
| Relatieve vochtigheid |
10%~50% RH (niet-condenserend) |
| Productnaam |
18Gbps 4x4 Naadloos UHD HDMI2.0 4KX2K@60 Hz 4:4:4 Matrix met wandfunctie |
5. RS232/LAN-besturingsverbinding van de 18Gbps 4x4 naadloze UHD HDMI2.0 4KX2K@60 Hz
4:4:4 Matrix met wandfunctie:
5.1 RS232-besturingsverbinding:
5.2 Netwerkbesturingsverbinding:
PC
Het product ondersteunt ook netwerkcontrole.Sluit de LAN-poort van het product via een UTP aan op een pc
kabel, zoals weergegeven in de volgende afbeelding:
Het product ondersteunt RS232-besturing.Verbind de RS232-poort van het product met een pc via een RS-232-kabel
USB-kabel, zoals weergegeven in de volgende afbeelding:
5.3 Netwerkbesturingsverbinding:
PC
Het product ondersteunt ook netwerkcontrole.Sluit de LAN-poort van het product via een UTP aan op een pc
kabel, zoals weergegeven in de volgende afbeelding:
6. Controle via internet
De ingebouwde Web GUI-interface biedt alleen basisbediening van de matrixswitcher en toegang
naar de netwerkinstellingen.Het volgende wordt weergegeven wanneer de webinterface is geopend
elke keer:
De standaard gebruikersnaam is: *****
Het standaardwachtwoord is: *****
Na het invoeren van de gebruikersnaam en het wachtwoord, zal een interface vergelijkbaar zijn met de volgende
weergegeven:
IP-configuratie
Het tabblad IP Config wordt gebruikt om de IP-instellingen van de matrixswitcher te wijzigen.Voer het nodige in
wijzigingen aan en klik op "Opslaan" om de switcher naar de nieuwe instellingen te programmeren, of klik op "Annuleren" om de switcher te programmeren
de wijzigingen afwijzen.
