Productdetails:
|
| HDMI-Naleving: | HDMI 1,4 | HDCP-Naleving: | HDCP 1,4 |
|---|---|---|---|
| Videobandbreedte: | 4.95Gbps | Videoresoluties: | het maximum tot 1920× 1080P@60Hz |
| Kleurdiepte: | met 8 bits | Kleurruimte: | RGB, YCbCr-4:4: 4, YCbCr-4:2: 2 |
| Analoge Audioformaten: | LPCM2.0 44.1KHz 48KHz | ESD Bescherming: | Menselijk-lichaamsmodel: ±8kV (Air-gap lossing), ±4kV (Contactlossing) |
| Inputhavens: | het Type A [19-speld wijfje] 1x SEVICER van 4x HDMI [Micro USB, Updatehaven] | Outputhavens: | het Type A [19-speld wijfje] 1x VGA [VGA-D] 1x van 1x HDMI Audio [3.5mm Stereo mini-Hefboom] |
| Huisvesting: | Metaalbijlage | Kleur: | Zwart |
| Afmetingen: | 185mm (W)×111.8mm (D)×21mm (h) | Gewicht: | 500g |
| Voeding: | Input: AC100~240V 50/60Hz, Output: DC12V/1A (US/EU-normen, verklaarde CE/FCC/UL) | Machtsconsumptie: | (maximum) 5.28W |
| Werkende Temperatuur: | 0°C ~ 40°C/32°F ~ 104°F | Opslagtemperatuur: | -20°C ~ 60°C/-4°F ~ 140°F |
| Relatieve Vochtigheid: | 20~90% (non-condensing) relatieve vochtigheid | ||
| Markeren: | 4x1 Multiviewer,Vierling 4x1 Multiviewer,Multiviewer HDMI 4x1 |
||
HDMI-Vierling4x1 Multiviewer Maximum1920×1080p 60Hz Videoresolutie
De Vierling multi-Kijker van HDMI 4×1
1. Inleiding
De multi-kijker van de hoge prestaties4×1 vierling steunt vier routes HDMI de hoge inhoud van de definitieinput op het één HDMI-scherm en het één VGA-scherm gelijktijdig wordt getoond. Het steunt analoge audio-uitvoer die geselecteerde verschillende inputbron kan zijn. Steunen vijf multi-Weergevenweergavemodussen. De outputresolutie kan worden aangepast en steunt het maximum tot 1920× 1080@60Hz. Het product kan via de de voorpaneelknoop en afstandsbediening worden gecontroleerd.
2. Eigenschappen
☆ HDMI 1,4, volgzame HDCP 1,4
☆ De inputresolutie kan erkenning automatiseren.
(480i~1080P60,800x600~1920x1080)
☆ De outputresolutie kan door op-paneelknoop en afstandsbediening, het maximum tot 1080P@60Hz (1920x1080P@60Hz, 1280x720P@60Hz) worden geselecteerd
☆ Audiosteunen LPCM 2CH
☆ Steunen 1/2/4 wijzen van het vensters multi-Weergeven
☆ De controle is via op-paneelknoop en afstandsbediening
3. Pakketinhoud
①De Vierling multi-Kijker van 1× HDMI 4×1
②De Machtsadapter van 1× 12V/1A gelijkstroom
③1× afstandsbediening
④2× opzettende Oren
⑤1× gebruikershandleiding

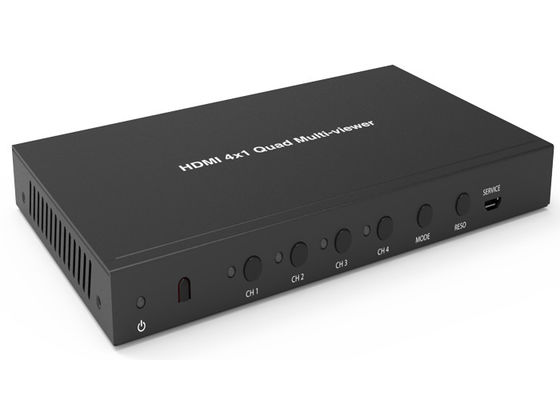

Zoals zijn hieronder de beelden voor de Vierling multi-Kijker van HDMI 4×1.
4. Specificaties
|
Technisch |
|
|
HDMI-Naleving |
HDMI 1,4 |
|
HDCP-Naleving |
HDCP 1,4 |
|
Videobandbreedte |
4.95Gbps |
|
Videoresoluties |
het maximum tot 1920× 1080P@60Hz |
|
Kleurdiepte |
met 8 bits |
|
Kleurruimte |
RGB, YCbCr-4:4: 4, YCbCr-4:2: 2 |
|
Analoge Audioformaten |
LPCM2.0 44.1KHz 48KHz |
|
ESD Bescherming |
Menselijk-lichaamsmodel: ±8kV (Air-gap lossing), ±4kV (Contactlossing) |
|
Verbindingen |
|
|
Inputhavens |
het Type A van 4x HDMI [19-speld wijfje] 1x SEVICER [Micro USB, Updatehaven] |
|
Outputhavens |
het Type A van 1x HDMI [19-speld wijfje] 1x VGA [VGA-D] 1x audio [3.5mm Stereo mini-Hefboom] |
|
Mechanisch |
|
|
Huisvesting |
Metaalbijlage |
|
Kleur |
Zwart |
|
Afmetingen |
185mm (W)×111.8mm (D)×21mm (h) |
|
Gewicht |
500g |
|
Voeding |
Input: AC100~240V 50/60Hz, Output: DC12V/1A (US/EU-normen, verklaarde CE/FCC/UL) |
|
Machtsconsumptie |
(maximum) 5.28W |
|
Het werken Temperatuur |
0°C ~ 40°C/32°F ~ 104°F |
|
Opslagtemperatuur |
-20°C ~ 60°C/-4°F ~ 140°F |
|
Relatieve Vochtigheid |
20~90% (non-condensing) relatieve vochtigheid |
5. Verrichtingscontroles en Functies

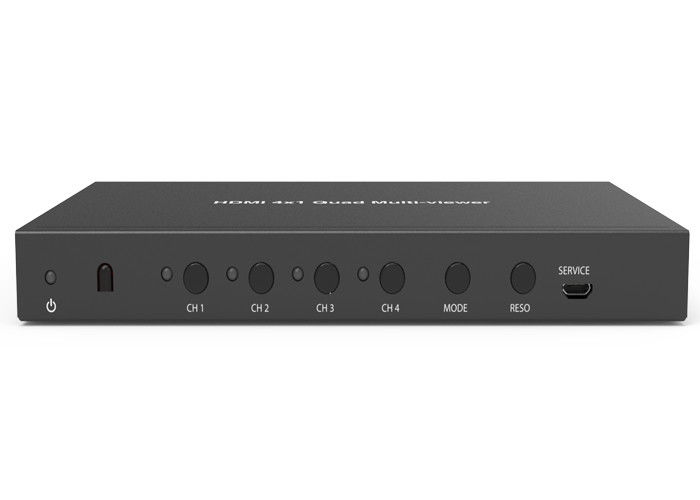

5.1 Front Panel
|
Aantal |
Naam |
Functiebeschrijving |
|
1 |
GELEIDE MACHT |
De LEIDENE wil verlicht groen wanneer de eenheid is het werken, rood wanneer de eenheid op reservewijze is. |
|
2 |
IRL |
De ontvangersvenster van IRL. Het keurt het afstandsbedieningsignaal van dit slechts apparaat goed. |
|
3 |
CH1/CH2/CH3/CH4 knoop |
Selecteer de knoop van het inputkanaal (te zien gelieve „6. Beschrijving van het weergavemodussen de“ detail). |
|
4 |
WIJZEknoop |
Druk deze knoop aan de cyclische output van de selectieweergavemodus (te zien gelieve „6. Beschrijving van het weergavemodussen de“ detail). Druk deze knoop tot 5s, is het outputscherm volledig scherm en gelijke aandeelvertoning. |
|
5 |
RESO |
Het cirkelen uitgezochte verschillende outputresolutie. Druk deze knoop tot 5s aan het openen van of het sluiten van het kader van de venstervertoning. |
|
6 |
De DIENSThaven |
Gebruikte Firewareupdate. (Vervaardigings slechts gebruik.) |

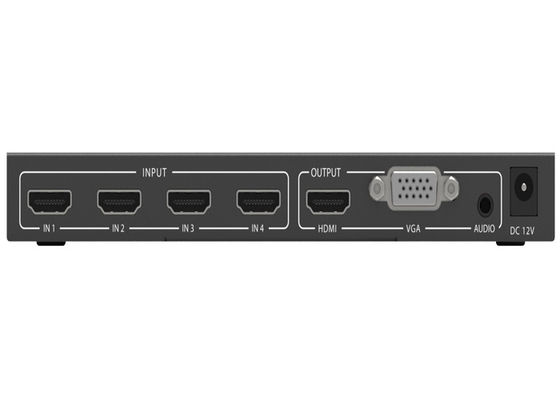

5.2 achtercomité
|
Aantal |
Naam |
Functiebeschrijving |
|
1 |
HDMI-INPUT |
Verbind met HDMI-bronapparaat zoals DVD speler of PS4. |
|
2 |
HDMI-OUTPUT |
Verbind met HDMI-beeldscherm zoals TV of projector. |
|
3 |
VGA-OUTPUT |
VGA-de outputhaven, dit signaal van de havenoutput is hetzelfde als de HDMI-outputhaven. |
|
4 |
AUDIO-UITVOER |
Analoge audio-uitvoerhaven. (Nota: Als de HDMI-output WIJZE 1 is, volgt de audio-uitvoer de videoinhoud. Als de HDMI-output WIJZE 2/3/4/5 is, druk CH1/CH2/CH3/CH4 tot 5s aan het selecteren van audio-uitvoer of het gebruiken van afstandsbediening aan cyclische selectieaudio-uitvoer. De standaardstatus is CH1-het scherm audio-uitvoer.) |
|
5 |
Gelijkstroom 12V |
Stop de voeding van 12V/1A gelijkstroom in de eenheid en sloot de adapter aan een AC afzet aan. |
6. Weergavemodussen
De vierling multi-kijker heeft 5 weergavemodussen. Gelieve te zien de onderstaande detailbeschrijving.
WIJZE 1: De vierling multi-kijker zal afzonderlijk vier HDMI-input tonen. Druk het CH1/CH2/CH3/CH4-knopen op-paneel of het gebruiken van de afstandsbediening van IRL Bron 1/2/3/4 knopen aan het selecteren van inputbron, is het overeenkomstige op-paneellicht op.
WIJZE 2: De vierling multi-kijker verdeelt vier HD-input met zelfde grootte en vertoning op het scherm. Op-paneel vier lichten is. In het CH1-venster, kunt u het CH1-knoop op-paneel of het gebruiken van de afstandsbediening van IRL Bron 1 knoop aan cyclische selectie vier drukken inputbron. In het CH2-venster, kunt u het CH2-knoop op-paneel of het gebruiken van de afstandsbediening van IRL Bron 2 knoop aan cyclische selectie vier inputbron… enz. drukken.
De rest kan op dezelfde manier worden gedaan.
WIJZE 3: De vierling multi-kijker verdeelt vier input en de vertoning van HD op het scherm. Op-paneel vier lichten is. De verrichtingsmethode is hetzelfde als WIJZE 2.
WIJZE 4: De vierling multi-kijker verdeelt twee HD-input met zelfde grootte en vertoning op het scherm. De op-paneelch1/ch2 lichten is. In het CH1-venster, kunt u het CH1-knoop op-paneel of het gebruiken van de afstandsbediening van IRL Bron 1 knoop aan cyclische selectie vier drukken inputbron. Voor het CH2-venster, kunt u het CH2-knoop op-paneel of het gebruiken van de afstandsbediening van IRL Bron 2 knoop aan cyclische selectie vier drukken inputbron.
WIJZE 5: De vierling multi-kijker verdeelt vier input en de vertoning van HD op het scherm. Op-paneel vier lichten is. De verrichtingsmethode is hetzelfde als WIJZE 2.
7. Afstandsbediening
: Druk opnieuw deze knoop aan het plaatsen van reservewijze, druk deze knoop aan macht op de eenheid.
: Druk deze knoop aan het openen van of het sluiten van etalagekader.
Onderzoek. : Druk deze knoop aan de cyclische resolutie van de selectieoutput.
Wijze:
: Druk deze knopen aan
het selecteren van outputweergavemodus.
8. Toepassingsvoorbeeld
